МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «ВИТЕБСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра: «Охраны труда и промышленной экологии»
РСЧЕТНО ГРАФИЧЕСКАЯ РАБОТА ПО ДИСЦЕПЛИНЕ «ЗАШИТА НАСЕЛЕНИЯ И ОБЬЕКТОВ ОТ ЧРЕЗВЫЧЯЙНЫХ СИТУАЦИЙ И РАДИОЦИОННАЯ БЕЗОПАСНОСТЬ»
Выполнил:	Матвеев Антон Константинович, студент МТФ гр. 3М-19
Проверил:	Патоцкий Василий Николаевич, к.т.н., доцент.
Витебск, 2012

Содержание

ВВЕДЕНИЕ 3

1. ПОСТРОЕНИЕ РОЗЫ ВЕТРОВ 4

2. ОЦЕНКА РАДИАЦИОННОЙ ОБСТАНОВКИ И ОПРЕДЕЛЕНИЕ ГРАНИЦ ЗОН РАДИОАКТИВНОГО ЗАРАЖЕНИЯ 5

3. ОЦЕНКА ХИМИЧЕСКОЙ ОБСТАНОВКИ И ОПРЕДЕЛЕНИЕ ГРАНИЦ ЗОНЫ ХИМИЧЕСКОГО ЗАРАЖЕНИЯ 7

4. ОЦЕНКА УСТОЙЧИВОСТИ ХОЗЯЙСТВЕННОГО ОБЪЕКТА 13

5. ОЦЕНКА ИНЖЕНЕРНОЙ ЗАЩИТЫ РАБОЧИХ И СЛУЖАЩИХ ПРОМЫШЛЕННОГО ОБЪЕКТА. 18

ЗАКЛЮЧЕНИЕ 26

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 27

Введение

Целью данной работы - выбрать и обосновать место расположения ОНХ, а также спланировать мероприятие по защите населения, служащих и рабочих, и по повышению устойчивости работы объекта в условиях чрезвычайной ситуации.

Место расположение ХОО надо выбирать такое, чтобы при нанесении ядерного удара по городу, объект получил незначительные повреждения и был меньше подвержен радиоактивному заражению, а также, чтобы в результате аварии на самом объекте, городское население меньше пострадало от химического заражения.

Целью подготовки мероприятий в условиях чрезвычайной ситуации является максимально возможное снижение людских потерь и разрушений. Это достигается за счет заблаговременной подготовки ХОО к работе в случаи аварии на атомном объекте или при нанесении ядерного удара. Проведения в нем мероприятий по ГО, обучение всего населения способом защиты от оружия массового поражения, и действиям в условиях чрезвычайной ситуации.

В работе приведется определение радиационной обстановки и границ зоны радиоактивного загрязнения, возникшего в результате аварии на АЭС или при нанесении ядерного удара. Оценка химической обстановки и определение границ зоны химического заражения, возникшего в результате аварии на самом ХОО и оценка устойчивости работы ХОО к воздействию основных поражающих факторов ядерного взрыва: ударной волны, световому излучению, проникающей радиации. Эти оценки являются необходимыми для сокращения людских жертв и быстрой ликвидации последствий чрезвычайной ситуации.

Данная расчетно-графическая работа выполняется в соответствии с рекомендациями методической разработки кафедры «Охраны труда и промэкология» УО «ВГТУ» и требований МЧС РБ.

1. Построение розы ветров

Диаметр нулевой окружности принимаем 10 мм.

Так как размерность повторяемости ветра в процентах, то выбранный масштаб 0,5%=1 мм.

С	С-В	В	Ю-В	Ю	Ю-З	З	С-З
10	5	6	19	20	16	13	11

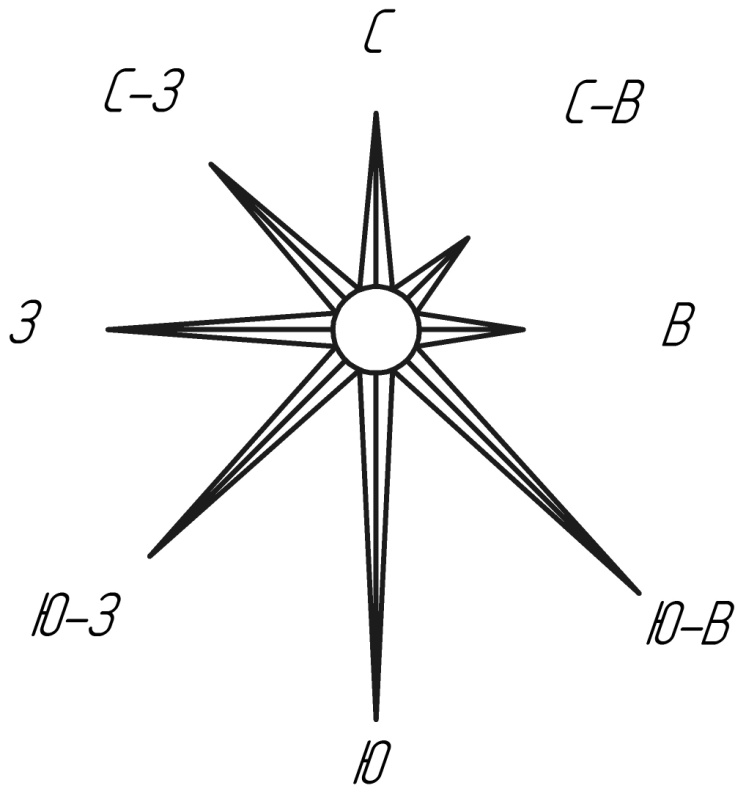

На рисунке 1 показана роза ветров.

Рисунок 1 – Роза ветров

Вывод: Господствующее направление ветра – юг.

2. Оценка радиационной обстановки и определение границ зон радиоактивного заражения

Под радиационной обстановкой понимают масштабы и степень радиоактивного заражения местности, оказывающие влияние на работоспособность формирований ГО, работу промышленных объектов и жизнедеятельность населения.

Масштабы и степень радиоактивного заражения местности зависит от количества, мощности и вида ядерных взрывов, времени, прошедшего с момента ядерного удара и метеоусловий, а также эквивалентной мощности ядерного топлива на АЭС.

Оценку радиационной обстановки можно выявить с помощью метода прогнозирования. При прогнозировании радиационной обстановки не определяется положение следа на местности, а лишь предсказывается район, в пределах которого с вероятностью 90% возможно образование ядерного следа. По степени заражения и возможным последствиям внешнего облучения на зараженной местности (как в районе взрыва, так и на следе облака) принято выделять четыре зоны: А – умеренного , Б – сильного, В – опасного, Г – чрезвычайно опасного заражения. Зоны заражения характеризуются дозами радиации на местности за время полного распада радиоактивного вещества.

Зоны заражения с наветренной стороны (длина, м)

Таблица 1 - Зоны заражения с наветренной стороны

Вид	Мощность кт	Скорость ветра м/с км/ч	Зоны заражения
			А	Б	В	Г
Авария	50	11/50	865	560	430

Размеры зон заражения на следе облака (длина – ширина, км)

Таблица 2 - Размеры зон заражения на следе облака

Вид	Мощность кт	Скорость ветра м/с км/ч	Зоны заражения
			А	Б	В	Г
Авария	50	11/50	115-12	34-5,1	15-2,9

На рисунке 2 показаны зоны радиоактивного заражения.

Масштаб М=200000

Рисунок 2 – Зоны радиоактивного заражения
