5. Расчет ослабления земных радиоволн.
Рассчет ослабления земных радисолн производится по следующей формуле
.
(5.1)
Прнимиая
во внимание свзяь мощности излученной
радиоволны и имощности падающей в
нагрузку
(5.2)
получим:
.
(5.3)

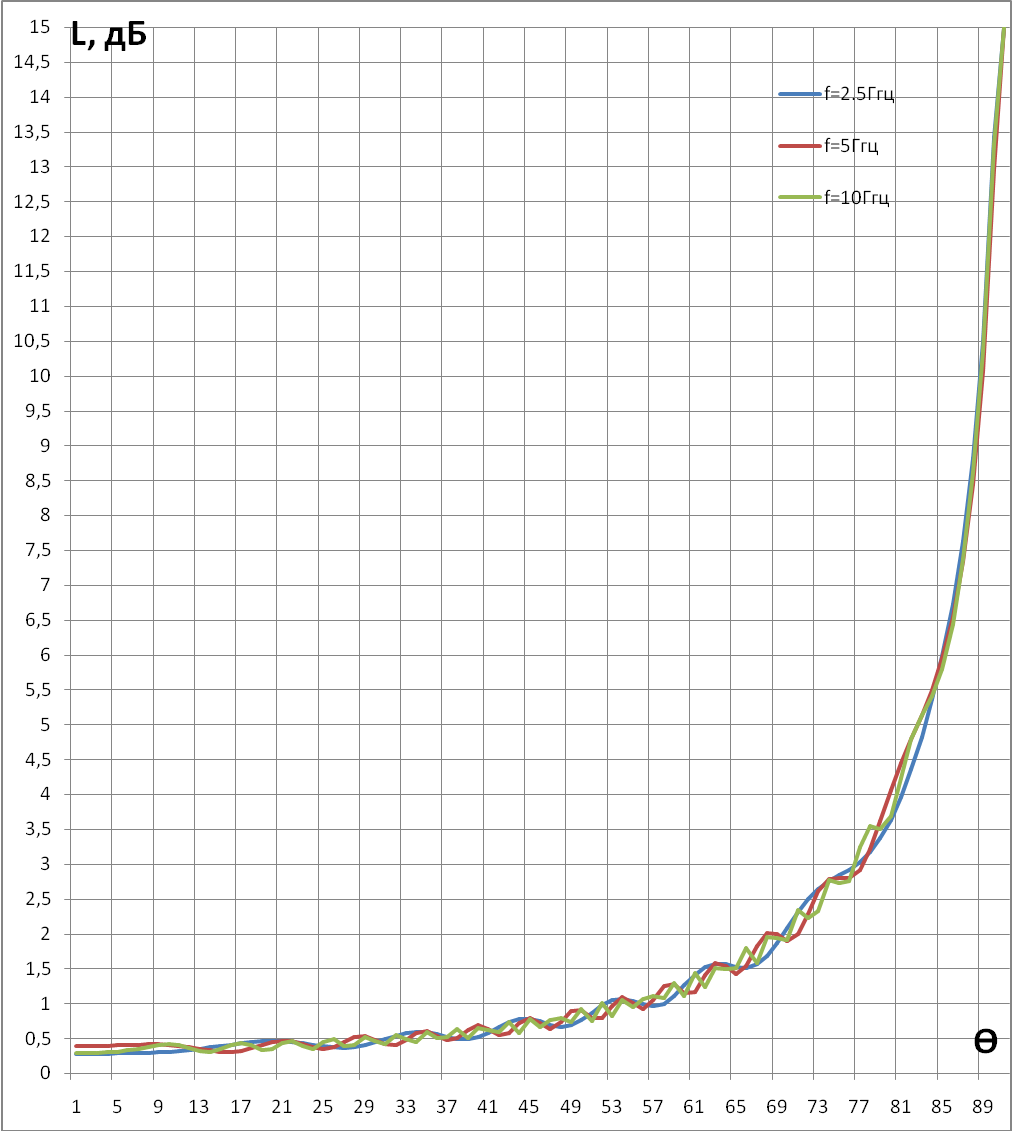

График хависимости ослабления прведен на рис. 5.1.
Рис. 5.1. Зависимость ослабления радиоволны от угла падения
Заключение
В данной курсовой работе мной были рассчитаны основные параметры радиоволны при распространении – коэффициент отражения и ослабление. Результаты расчетов соответствуют реальным представлениям и были ожидаемы на начальном этапе работы. Работа не сложная, но объемная по количеству вычислений. При выполнении данной работы был изучен матрично-топологический способ расчета СВЧ –цепей в пространстве параметров рассеяния, и закреплен навык определения параметров рассеяния.
Список литературы.
M. A. Силаев, С. Ф.Брянцев. Приложение матриц и графов к анализу СВЧ устройств. М.: Издательство «Советское радио», 1970 - 248 с.
Н. А. Семенов. Техническая электродинамика: Учебное пособие для вузов, М.: «Связь», 1973 – 480с.
URL: http://thebard.narod.ru/PIVO/ogl.htm
Приложение
|Г| f=2,5Ггц |
|Г| f=5Ггц |
|Г| f=10Ггц |
ϴ |
0,25053336 |
0,2917357 |
0,2543265 |
0 |
0,25129447 |
0,2947245 |
0,2584845 |
3 |
0,25466013 |
0,3007244 |
0,2795714 |
6 |
0,26340568 |
0,2996645 |
0,3016242 |
9 |
0,27972694 |
0,2798041 |
0,2666536 |
12 |
0,3008513 |
0,2619044 |
0,2993492 |
15 |
0,31652684 |
0,2982466 |
0,2730919 |
18 |
0,31382999 |
0,3161327 |
0,3186196 |
21 |
0,29251191 |
0,2793227 |
0,3142989 |
24 |
0,28738123 |
0,3342943 |
0,3007065 |
27 |
0,32754319 |
0,3037844 |
0,3024001 |
30 |
0,3582985 |
0,3523091 |
0,3141877 |
33 |
0,33712752 |
0,3211716 |
0,3373952 |
36 |
0,33586946 |
0,3835923 |
0,3730411 |
39 |
0,39504503 |
0,3550625 |
0,3948656 |
42 |
0,39761927 |
0,3905139 |
0,3780428 |
45 |
0,3827197 |
0,4312705 |
0,3954917 |
48 |
0,44966443 |
0,4072253 |
0,4537618 |
51 |
0,4614252 |
0,4549257 |
0,443293 |
54 |
0,45364798 |
0,5016724 |
0,4684621 |
57 |
0,52675148 |
0,4859357 |
0,5306272 |
60 |
0,54943349 |
0,5457778 |
0,5389119 |
63 |
0,04086292 |
0,0408629 |
0,0408629 |
66 |
0,61811551 |
0,5957533 |
0,5975478 |
69 |
0,67519161 |
0,6719526 |
0,64389 |
72 |
0,69959024 |
0,6888959 |
0,6850277 |
75 |
0,73465732 |
0,7522383 |
0,7439381 |
78 |
0,79612405 |
0,8178066 |
0,8173334 |
81 |
0,86493776 |
0,863696 |
0,8583829 |
84 |
0,93209416 |
0,9256875 |
0,9287587 |
87 |
1 |
1 |
1 |
90 |
Таблица1.Значение модуля коэффициентов отражения при разных углах падения
L, дБ f=2,5Ггц |
L ,дБ f=5Ггц |
L, дБ f=10Ггц |
ϴ |
0,281524121 |
0,386309826 |
0,290406963 |
0 |
0,283294329 |
0,394638392 |
0,300319037 |
3 |
0,2911955 |
0,411663491 |
0,353445236 |
6 |
0,312288082 |
0,408626011 |
0,414251909 |
9 |
0,353855152 |
0,354058524 |
0,320329698 |
12 |
0,41202791 |
0,30860929 |
0,407724826 |
15 |
0,458488186 |
0,404582796 |
0,336607291 |
18 |
0,450290975 |
0,457284863 |
0,464908233 |
21 |
0,388463136 |
0,352790431 |
0,451710001 |
24 |
0,374355686 |
0,51466107 |
0,411611868 |
27 |
0,492869454 |
0,420504683 |
0,416491795 |
30 |
0,59671724 |
0,575562281 |
0,451373404 |
33 |
0,523971848 |
0,472807549 |
0,52485675 |
36 |
0,519825257 |
0,691237999 |
0,650773946 |
39 |
0,736887233 |
0,585230264 |
0,736157985 |
42 |
0,747400499 |
0,71860871 |
0,669767822 |
45 |
0,687834337 |
0,893725045 |
0,738704622 |
48 |
0,981049312 |
0,787466971 |
1,00124665 |
51 |
1,039773809 |
1,007034626 |
0,950188144 |
54 |
1,000681993 |
1,259098508 |
1,076030001 |
57 |
1,411423839 |
1,169825322 |
1,436126541 |
60 |
1,560681509 |
1,535845637 |
1,490023603 |
63 |
0,007239686 |
0,007239686 |
0,007239686 |
66 |
2,09058463 |
1,903877356 |
1,918318191 |
69 |
2,643082689 |
2,608394392 |
2,325431242 |
72 |
2,919417355 |
2,794914026 |
2,751206327 |
75 |
3,369792002 |
3,623726084 |
3,50124036 |
78 |
4,362976775 |
4,799196289 |
4,789063482 |
81 |
5,988017147 |
5,95116432 |
5,79749016 |
84 |
8,820646156 |
8,443521878 |
8,619899956 |
87 |
10^6 |
10^6 |
10^6 |
90 |
Таблица 2. Значение ослабление радиоволны при разных углах падения
