Задание структуры тестового сигнала в тестируемых каналах
После выбора строки {Tx Patterns} в меню верхнего уровня на дисплее отобразится окно {Tx Patterns Menu/Idle Slots} или окно {Tx Patterns Menu/Test Slots}. Это зависит от того, какое меню было последним выбрано для редактирования. Если на экране появится {Tx Patterns Menu/Idle Slots}, нажмите клавишу <ТestA>, для установки структуры тестового сигнала на передаче в направлении А. После этого дисплей примет вид в соответствии с рисунком 3.22.

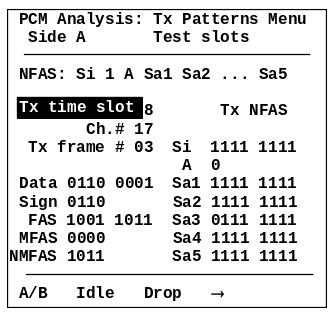

Рисунок 3.22
{NFAS: Si 1 A Sa1 Sa2–Sa5} – строка напоминает пользователю структуру 0 КИ циклов, не содержащих синхросигнала. Строка не редактируется.
{Tx time slot} – строка указывает номер тестируемого КИ, при этом в строке {Ch. #} автоматически указывается номер соответствующего телефонного канала.
Для редактирования строки установите на нее курсор и введите с клавиатуры номер КИ. Ввод КИ с номерами от 0 до 9 можно осуществить, нажав соответствующую цифру на клавиатуре и клавишу [Ввод]. Ввод двухзначного числа можно осуществить, нажав соответствующие цифры на клавиатуре прибора, без нажатия [Ввод].
{Tx frame #} – строка указывает номер цикла в сверхцикле, куда будет помещен тестируемый байт данных, расположенный в строке {Data}. Для редактирования строки установите на нее курсор и введите с клавиатуры номер цикла. Ввод цикла с номерами от 0 до 9 можно осуществить, нажав соответствующую цифру на клавиатуре и клавишу [Ввод]. Ввод двухзначного числа можно осуществить, нажав соответствующие цифры на клавиатуре тестера. Тестируемый байт будет введен во все циклы сверхцикла при нажатии на клавишу <All>.
{Data} – строка указывает содержимое тестируемого КИ (телефонного канала).
Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1], [0] значение байта.
{Sign} – строка указывает содержимое СУВ, соответствующего тестируемому КИ (телефонному каналу). Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1], [0] значение СУВ.
{FAS} – строка указывает вид синхросигнала, генерируемого на передаче в нулевом КИ циклов, содержащих синхросигнал. По умолчанию в строке устанавливается вид синхросигнала согласно требованиям МСЭ-Т. Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1], [0] значение синхросигнала.
{MFAS} – строка указывает вид сверхциклового синхросигнала, который расположен в первой половине (биты с первого по четверый) 16 КИ нулевого цикла в сверхцикле. Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1], [0] значение сверхциклового синхросигнала.
{NMFAS} – строка указывает содержимое второй половины (биты с пятого по восьмой) 16 КИ нулевого цикла в сверхцикле. Для редактирования строки установите на нее курсор и введите с клавиатуры клавишами [1], [0] необходимое значение.
{Si A Sa1 Sa2 Sa3 Sa4 Sa5} – столбец указывает набор из 8 байт (i байт – i столбец значений), генерируемых в нулевом КИ циклов, не содержащих синхросигнала на протяжении одного сверхцикла. Для редактирования значений установите курсор в соответствующую строку и отредактируйте ее с помощью клавиш [1], [0].
При выборе режимов передатчика РСМ31, РСМ31CRC, Through с установкой режимов на приеме РСМ31 или РСМ31CRC строки {Sign}, {MFAS} и {NMFAS} не появляются, т.к. в режимах РСМ31, РСМ31CRC эти понятия отсутствуют.
