Задание длины блока для обнаружения блоковых ошибок.
Установите курсор в строку {Bit/Block} в {Patterns Menu}. Используя клавишу <2048/PRBS>, выберите длину блока для обнаружения блоковых ошибок. Если необходимо обнаруживать блоковые ошибки на длине последовательности, контролируемой процедурой CRC-4 (половина длины цикла PCM30 или PCM31), то установите в строке {Bit/Block} значение 2048. Если необходимо обнаруживать блоковые ошибки на длине псевдослучайной последовательности, используемой при тестировании, то нажатием клавиши <2048/PRBS> может быть установлена длина ПСП, соответствующая строке {Test slots patterns}.
Установка параметров сеанса измерений и отображения результатов

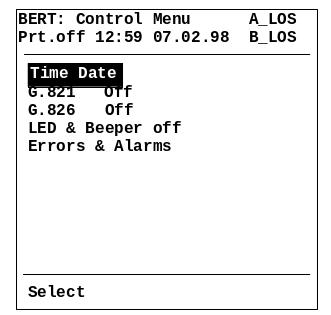

Выберите опцию {Control} в меню верхнего уровня, после чего дисплей примет вид в соответствии с рисунком 3.8.
Рисунок 3.8
Для выбора направления приема, для которого будет сниматься протокол G.821, выберите курсором строку {G.821} и установите клавишей <A_dir> направление приема со входа RxА.
Для выбора направления приема, для которого будет сниматься протокол G.826, выберите курсором строку {G.826} и установите клавишей <A_dir> направление приема со входа RxА
Установка параметров стрессового тестирования

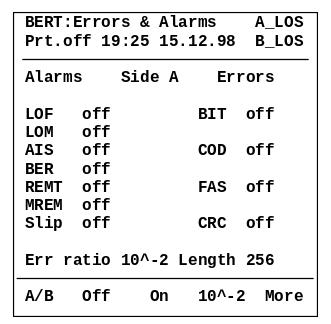

Выберите меню генерации аварий и ошибок на передаче тестера в {Control Menu} (строка {Errors & Alarms}) и нажмите клавишу <Select>, после чего дисплей примет вид в соответствии с рисунком 3.9.
Рисунок 3.9
{Side A} – строка индикации стороны передачи тестера, куда вводятся ошибки и аварии. Сторона может быть изменена нажатием клавиши <A/B>. Для каждой стороны аварии и ошибки устанавливаются независимо друг от друга.
{Alarms} – заголовок столбца со списком вводимых аварий.
{Errors} – заголовок столбца со списком вводимых ошибок.
Для включения режима генерации аварии на передаче тестера клавишами [], [] установите курсор в столбец {Alarms}. Клавишами [], [] установите курсор на выбранную для генерации аварию и нажмите клавишу <On>. Для отмены генерации аварии нажмите клавишу <Off>. Одновременно может быть введена авария только одного вида.
{LOF} – строка включения/выключения генерации аварии цикловой синхронизации.
{LOM} – строка включения/выключения генерации аварии сверхцикловой синхронизации.
{AIS} – строка включения/выключения генерации аварии “прием сигнала индикации аварийного состояния”.
{BER} – строка включения/выключения генерации аварии “коэффициент ошибок более, чем 10 -3”.
{REMT} – строка включения/выключения генерации аварии “авария цикловой синхронизации на дальнем конце”.
{MREM} – строка включения/выключения генерации аварии “авария сверхцикловой синхронизации на дальнем конце”.
{Slip} – строка включения/выключения генерации аварии “проскальзывание”.
Для включения режима генерации калиброванной ошибки на передаче тестера клавишами [], [] установите курсор в столбец {Errors}. Клавишами [], [] установите курсор на выбранный для генерации вид ошибок и нажмите клавишу <On>.
{BIT} – строка индикации ввода на передаче калиброванных битовых ошибок.
{COD} – строка индикации ввода на передаче калиброванных кодовых ошибок.
{FAS} – строка индикации ввода на передаче калиброванных ошибок цикловой синхронизации;
{CRC} – строка индикации ввода на передаче калиброванных ошибок CRC.
{Err ratio} /коэффициент ошибок/ – строка индикации скорости (коэффициента) вводимых ошибок.
Выберите длину генерируемых ошибок {Length} с помощью клавиш:
– <1> – генерация одиночной ошибки по нажатию клавиши <ONE> в окне {Results}. При этом скорость вводимых ошибок, установленная в строке {Err ratio}, значения не имеет;
– <16>, <32>, <64>, <128>, <256> – генерация 16, 32, 64, 128 или 256 ошибок по нажатию клавиши <INJ> /inject – впрыск, ввод/ в окне {Results} со скоростью, установленной в строке {Err ratio};
<cont> – непрерывная генерация ошибок на передаче со скоростью, заданной в строке {Err ratio}.
Для выбора скорости генерируемых ошибок в строке {Err ratio} используйте клавиши:
– <10^-2> – <10^-8> – установка скорости ошибок.
