Выполнение лабораторных работ
На рисунке 3.1 представлена схема лабораторного стенда.
Рисунок 3.1 Схема лабораторного стенда
В стоечные шкафы установлены два мультиплексора SMS-150C ( Узел связи «А» и Узел связи «Б»), соединенные между собой парой волоконно-оптических проводов по схеме «точка-точка» (см. раздел 1.3.1), по которым осуществляется транспортировка потока STM-1. От узла связи «А» к узлу связи «Б» передача потока осуществляется по волоконно-оптическому проводу, пропущенному через программируемый аттенюатор EXFO FVA-60B.
В каждом стоечном шкафу установленны кроссовые плинты, на которые выводятся по семь потоков E1 от мультиплексоров SMS-150C .
Для анализа прохождения сигнала через все устройства цепи предлагается включить в цепь тестер МОРИОН-Е100М с использованием физического шлейфа на кроссе узла связи «Б».
Рисунок 3.2 Анализ прохождения сигнала с использованием шлейфа на принимающей стороне
Тогда прохождение сигнала потока E1 от передатчика тестера к приемнику можно описать следующим образом: передатчик (Tx) тестера --- кросс передача (1 E1) --- SMS-150C «А»( мультиплексирование в STM-1) --- волоконно-оптический кабель --- аттенюатор --- волоконно-оптический кабель --- SMS-150C «Б»( демультиплексирование в E1) --- кросс прием (1 E1) --- шлейф --- кросс передача (3 E1) --- SMS-150C «Б»( мультиплексирование в STM-1) --- волоконно-оптический кабель --- SMS-150C «А»( демультиплексирование в E1) --- кросс прием (3 E1).
Проще говоря, использование шлейфа на принимающей стороне позволяет изучить структуру потока Е1, сигнал которого проходит все блоки устройств нашей цепи и участвует во всех процессах преобразования.
Порядок включения тестера морион е100м в схему с использовнием шлейфа на приемной стороне.
Возьмите комплект проводов тестера. Каждый провод должен быть с разными окончаниями: на одной стороне – разъем для коммутации с кроссом, на другой – для подключения к 120 Ом входу/выходу тестера.
В узле свзи «А» с помощью первого шнура подключите выход тестера (Tx) к нулевой паре проводов на кроссе «передача Е1» (E1 №1). С помощью второго шнура подключите вход тестера (Rx) ко второй паре проводов на кроссе «прием Е1» (E1 №3).
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ К КРОССУ С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ РАЗЪЕМОВ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КОНТАКТАМИ РАЗЪЕМА ВВЕРХ!
В узле свзи «Б» с помощью пары проводов с разъемами для поключения к кроссу соедините нулевую пару проводов на кроссе «прием Е1» (Е1 №1) со второй парой проводов на кроссе «передача Е1» (Е1 №3).
Таким образом сигнал от передатчика тестера будет передаваться от узла связи «А» к узлу связи «Б» первым потоком Е1 и возвращаться к узлу связи «А» третьим потоком Е1 в приемник тестера.
Использование тестера морион-е100м по назначению.
Д
ля
включения тестера нажмите и удерживайте
в течение 5 с клавишу
[ ] на клавиатуре,
после чего на ЖКИ отобразится фирменный
знак ОАО “Морион”, надпись “Morion-E100”
и адрес предприятия.

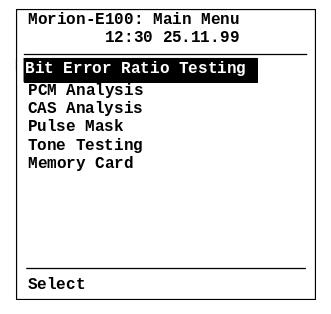

Для продолжения работы нажмите любую клавишу, за исключением клавиши [ ]. После этого в течение 5-10 с начнется загрузка программного обеспечения прибора, по окончании которой дисплей примет вид в соответствии с рисунком 3.3
Рисунок 3.3
