4.2.4. Частота генерации. Электронная настройка частоты
Частоту генерации клистрона позволяет найти уравнение (17) с учетом уравнений (15), (16):
, (21)
где
- собственная частота контура;
- нагруженная добротность резонатора.
Из полученного
уравнения (21), очевидно, следует, что
частота колебаний клистрона зависит
от режима его работы (напряжений
резонатора
и отражателя
,
изменяющих угол пролета
).
В центре зоны генерации
;
и частота колебаний равна собственной
частоте контура. При углах пролета,
отличных от оптимального значения,
проявляется
и частота колебаний изменяется.
Зависимость частоты от напряжения
отражателя показана на рис. 10 и называется
электронной перестройкой частоты.
Границы диапазона электронной перестройки
определяются по уровню половинной
мощности.
Диапазон электронной
перестройки клистрона приблизительно
равен полосе пропускания резонатора,
и имеет порядок
.
Эта полоса составляет десятые доли
процента средней частоты. Крутизна
электронной настройки для клистронов
.
Помимо электронной настройки частоту клистронного генератора в достаточно широких пределах можно менять с помощью механической перестройки резонатора. Механическая перестройка позволяет изменять частоту клистрона на 10-20% от средней частоты диапазона.
4.3. Установка и методика проведения измерений
Установка для исследования отражательного клистрона собрана из стандартных деталей и приборов, схема ее приведена на рис. 11. В качестве генератора СВЧ-колебаний используется отражательный клистрон 3-см диапазона. Клистрон имеет волноводный вывод СВЧ-мощности и подсоединен непосредственно к резонаторному волномеру Ч2-32, предназначенному для измерения частоты генерируемых колебаний. Аттенюатором, встроенным в частотомер, можно менять уровень СВЧ энергии, поступающей в нагрузку. Роль нагрузки играет детекторная секция. В цепь детектора включен микроамперметр, фиксирующий постоянную составляющую выпрямленных СВЧ колебаний. При наблюдении зоны генерации вместо микроамперметра подключается осциллограф, а на отражатель подается модулирующее напряжение с генератора низкой частоты Г3-123. Питание клистрона осуществляется от специального источника. После включения тумблера "сеть" источника питания примерно через 5 минут все напряжения подаются на клистрон автоматически. Напряжение отражателя регулируется многооборотным переменным сопротивлением и контролируется вольтметром, расположенным на передней панели источника питания, цена деления вольтметра 10 вольт.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ.
1. Ознакомиться с описанием приборов и экспериментальной установкой.
2. Ввести аттенюатор для ослабления падающей на детектор СВЧ-мощности.
3. Включить источник питания клистрона.

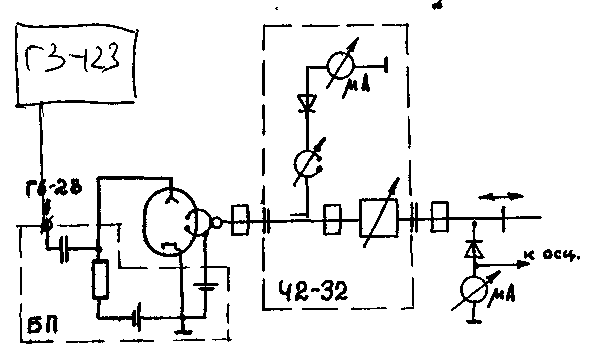

Рис. 11. Схема установки для исследования клистрона
4. Через 2-3 мин. после включения источника питания убедиться в том, что клистрон генерирует. Для этого уменьшить затухание аттенюатора и, плавно изменяя напряжение отражателя, добиться, чтобы стрелка микроамперметра, подключенного к детекторной секции, отклонилась на половину шкалы микроамперметра.
5. Для наблюдения
зоны генерации клистрона с помощью
осциллографа выход детекторной секции
подключить к входу
осциллографа, подать на отражатель
модулирующее напряжение. Изменяя
постоянное напряжение на отражателе
и амплитуду модуляции, получить на
экране изображение зоны генерации.
Зарисовать и объяснять наблюдаемую
картину.
6. Снять зависимость мощности и частоты генерации как функции напряжения на отражателе.
Полученные
зависимости
,
нанести на общий график.
Вычислить номер зоны генерации клистрона.
Написать отчет о работе с необходимыми рисунками, пояснительным текстом, результатами измерений и расчетов.
