7.Схема размещения регенерационных пунктов на трассе прокладки оптического кабеля

Вся длина трассы составляет 383км. Из полученной ранее максимальной длины регенерационного участка мы решили установить регенерационные пункты в количестве 7 штук как показано на рисунке ниже:

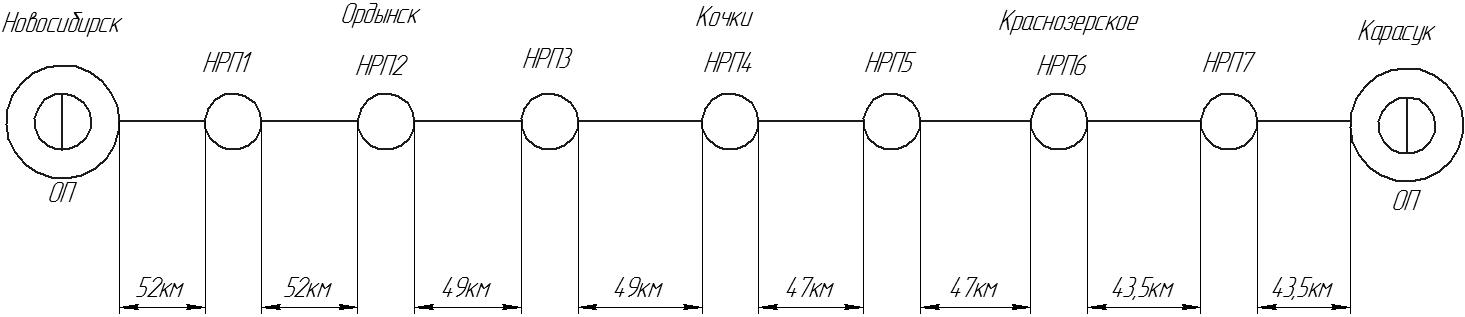

Рисунок 7.1 Схема размещения регенерационных пунктов

1,2,3,5,6,7 –НРП

НРП на соответствующих участка трассы расположены через равные расстояния чотбы был заход в города.

8.Составление сметы на строительство линейных сооружений

Смета на строительство является основным документом, по которому осуществляется планирование капитальных вложений, финансирование строительства и расчета между подрядчиком и заказчиком за выполнение работы. Коэффициент пересчета примем 49.

Таблица 8.1 Локальная смета на прокладку и монтаж оптического кабеля

Наименование работ и материалов	Един. Изм.	Количество на всю линию	Стоимость материалов и работ, руб		Зарплата, руб.
			На ед. изм.	На всю линию	На ед. изм.	На всю линию
1	2	3	4	5	6	7
Кабель	км	398,72	47929,28	19110362,52
Прокладка кабелем кабелеукладчиком	км	341,19	3234	1103408,46	833,49	284378,4531
Прокладка кабеля вручную (с учетом рытья и засыпки траншеи)	км	26,81	30870	827642,7	28420	761940,2
Строительство телефонной канализации	км	9,6	49980	479808	14700	141120
Протягивание кабеля в канализации	км	16	6713	107408	3635,8	58172,8
Устройство переходов через шоссейные и железные дороги	Один переход	5	13475	67375	6811	34055
Устройство переходов через реки шириной: До 100 м До 200 м До 600 м	Один переход	2 3 6	3949,4 5145 39490	7898,8 15435 236940	1029 1764 10290	2058 5292 61740
Монтаж, измерение и герметизация муфт	Шт.	198	14112	2794176	4998	989604
Итого				1	24750454,48	2
Заработная плата				2	2338360,4531
Накладные расходы на заработную плату 87% от 2				0,872	2034373,594
Итого (1+1,872)				3	26784828,07
Плановое накопление 8% от 3				0,083	2142786,246
Всего по смете (1+0,08) 3				Р	28927614,32

Для расчета локальной сметы необходимо определить длину кабеля с учетом эксплуатационного запаса ().

В курсовом проекте примем =4%, тогда длина кабеля определится следующим образом:

L_каб=(l_б+ l_вр)1,04+ l_кан.=(341,19+26,81)*1,04+16 =398,72км (8.1)

Где l_б – длина трассы при бестраншейной прокладке (кабелеукладчиком);

l_вр – длина трассы, разрабатываемой вручную;

l_кан – количество кабеля прокладываемого в канализации.

Стоимость зарплаты при устройстве перехода через крупные судоходные реки примем в 10 раз больше, чем стоимость прокладки кабелеукладчиком через мелкие несудоходные реки.

количество муфт по трассе:

=383/2-1=191 ; (8.2)

количество муфт в колодцах кабельной канализации:

=16/2-1=7; (8.3)

l_с.д. =2 км.

Общее количество муфт:

n=n_тр+n_кан =191+7=198 (8,4)

После составления локальной сметы составляется объектная смета (объединяющая в своем составе данные из локальных смет в целом на объект) на строительство линейных сооружений на участок ОРП – ОРП.

Для оценки экономичности проекта определяются показатели единичной стоимости, т.е. стоимости 1 канало – километра и 1 км трассы проектируемой магистрали.

Эти показатели определяются по формулам:

= , в руб; (8.5)

, в руб. (8.6)

Таблица 8.2 Объектная смета на строительство линейных сооружений на участке ОРП – ОРП.

№ п/п	Наименование работ и затрат	Сметная стоимость, тыс.руб.
1	Прокладка и монтаж кабеля Р	28927614,32
2	Временные здания и сооружения 3,2%	925683,6582
3	Зимнее удорожание 4,5%	1301742,644
4	Непредвиденные расходы 1,5%	433914,2148
	Итого по смете Собщ	31588954,84

=31588954,84/3473*383=23,74руб ,

=31588954,84/383=82477,68руб
