22.2.8.3. Комментарии к инфракрасным изображениям
В этом разделе приведены несколько типичных инфракрасных изображений дефектов теплоизоляции.
Инфракрасное изображение |
Комментарий |
|

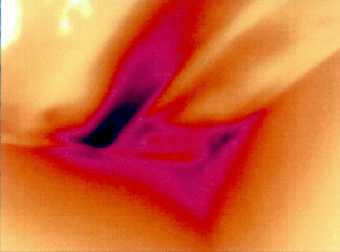

Дефекты теплоизоляции в межэтажных перекрытиях. Причиной неудовлетворительной теплоизоляции может быть отсутствие или неправильная установка изолирующих матов (воздушные карманы). |
|
Неправильное установленные стекловолокнистые изолирующие маты в подвесном потолке. |
|

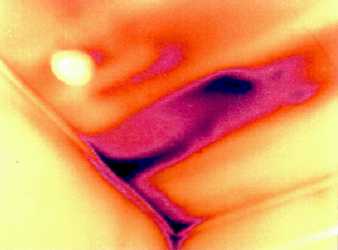

Дефекты теплоизоляции в межэтажных перекрытиях. Причиной неудовлетворительной теплоизоляции может быть отсутствие или неправильная установка изолирующих матов (воздушные карманы). |
Х.23 Введение в термографический контроль электроустановок
PS:
В каждой стране действуют свои электротехнические правила и нормы. По этой причине процедуры электротехнического контроля, описанные в этом разделе, могут отличаться от стандартных процедур той страны, в которой будут использоваться эти тепловизионные камеры. Кроме того, во многих странах мира к проверке электрооборудования допускаются лица, имеющие официальное разрешение. Поэтому до начала любых работ, связанных с электрооборудованием, необходимо детально ознакомиться с соответствующими государственными и региональными электротехническими нормами и стандартами.
23.2.1 Введение
В настоящее время термография является хорошо зарекомендовавшим себя методом, применяемым для проверки электроустановок. Это было первым и наиболее широко распространенным применением термографии. Сама инфракрасная камера пережила период бурного развития, и в настоящий момент мы можем утверждать, что уже 8-е поколение термографических систем стало доступным для пользователей. Все началось в 1964г., более 40 лет назад. А сейчас метод признан во всем мире. Он широко применяется как в индустриально развитых, так и в развивающихся странах.
В течение последних десятилетий термография в сочетании с вибрационным анализом являлась основным методом полной диагностики промышленных установок для выполнения программ профилактического технического обслуживания. Главным преимущество указанных методов состоит в том, что они не только позволяют выполнять проверку установок в процессе их эксплуатации; в действительности работа установки в режиме нормальной эксплуатации является предпосылкой для выполнения точных измерений, таким образом остановки производственного процесса не требуется. Термографический контроль электроустановок применяется в трех основных отраслях:
Производство электроэнергии
Передача электроэнергии
Распределение электроэнергии, т.е. промышленное использование электроэнергии.
Требование, чтобы проверки проводились на работающих в нормальном режиме установках, привело к естественному разделению между указанными группами оборудования. Компании, занимающиеся производством электроэнергии, обычно проводят измерения в периоды высокой нагрузки. Распределение этих периодов различно, в зависимости от страны и климатической зоны. Периодичность проверок определяется также типом электростанции, т.е. тем, является ли она гидроэлектрической, атомной или тепловой - на угле или на жидком топливе.
В этой отрасли промышленности - по крайней мере, в северных странах с четкими сезонными изменениями погоды - проверки проводятся весной и осенью или перед длительными перерывами в работе. Таким образом, в любом случае ремонтные работы выполняются в период остановки производства. Однако, это правило применяется все реже, и в последнее время проверки проводятся при различных нагрузках и рабочих состояниях электростанций.
