Х.4.3.2. Комментарии к типовым строительным конструкциям.
В этом разделе рассматриваются несколько типичных примеров, связанных с проблемами гидроизоляции плоских кровель промышленных сооружений. (Таблица ХХ)
Таблица ХХ
Конструктивный чертеж |
Комментарий |
|

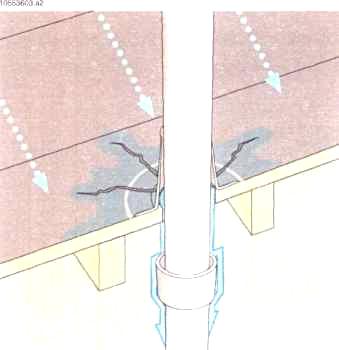

Неудовлетворительная герметизация кровельного ковра вокруг труб и вентиляционных каналов, ведущая к образованию местных протечек в примыканиях труб или вентиляционных каналов. |
|

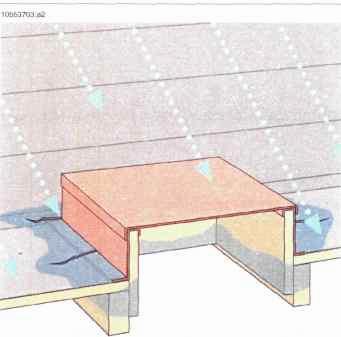

Неудовлетворительная герметизация кровельного ковра вокруг люка для выхода на кровлю.
|
|

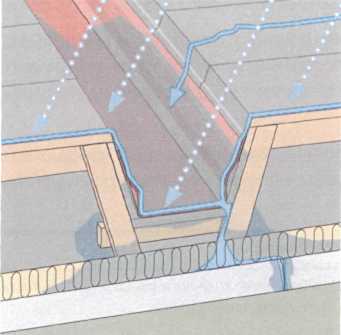

Дренажные каналы располагаются слишком высоко и имеют недостаточный уклон. Часть дождевой воды будет оставаться в дренажном канале, что может привести к образованию местных протечек вокруг канала. |
|

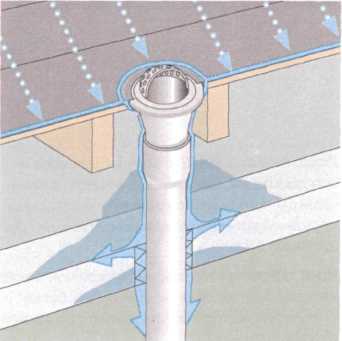

Неудовлетворительная герметизация стыка кровельного ковра с водосточной воронкой может привести к образованию местных протечек вокруг водосточной воронки. |
Х.4.3.3. Комментарии к инфракрасным изображениям.
Как можно обнаружить влажную теплоизоляцию под поверхностью кровли? Если сама по себе кровля, включая гравийную обсыпку или подушку, сухая, в солнечный день она прогреется целиком. С наступлением вечера, если на небе нет облачности, кровля начнет отдавать тепло за счет излучения. Поскольку влажная теплоизоляция имеет более высокую теплоемкость, чем сухая, она остывает медленнее, и поэтому хорошо видна на инфракрасном изображении (см. снимки ниже). Эта методика особенно эффективна при обследованиикровель с водопоглощающей теплоизоляцией, например, древесноволокнистой, стекловолокнистой или изготовленной из перлита: в этом случае границы тепловых зон на изображении практически идеально совпадают с сырыми участками.
Результаты инфракрасного обследования кровли с изоляцией, не впитывающей влагу, которая часто используется в однослойных системах, труднее поддаются диагностированию, поскольку границы тепловых зон на изображении оказываются более размытыми.
В этом разделе приведены несколько типичных инфракрасных изображений, иллюстрирующих проблемы гидроизоляции плоских кровель промышленных сооружений (Таблица ХХ).
Таблица ХХ
Инфракрасное изображение |
Комментарий |
|

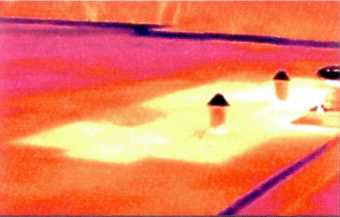

Изображение влажного участка кровли, полученное в вечернее время. Поскольку влажные строительные материалы имеют более высокую теплоемкость, они остывают медленнее, чем соседние участки. |
|

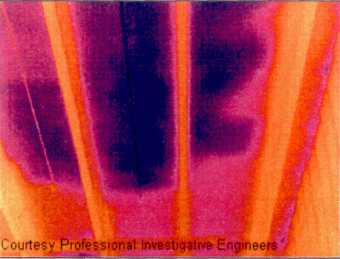

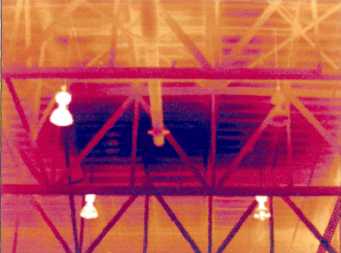

Пораженные сыростью элементы кровли и теплоизоляции, выявленные в результате инфракрасного сканирования нижней стороны составной кровли плоской крыши из конструкционного бетона. Из-за эффектов теплопроводности или теплоемкости пораженные участки имеют более низкую температуру по сравнению с соседними сухими участками. |
|
Обследование плоской составной кровли про мышленного сооружения в дневное время. Из-за эффектов теплопроводности или тепло емкости пораженные участки имеют более низкую температуру по сравнению с соседним»сухими участками.
|
