Внутритбубные диагностические снаряды
В данном разделе приведены описания конструкций основного и вспомогательного оборудования необходимого для проведения внутритрубной диагностики участка магистрального нефтепровода «А-А-С» км 669 – км 686 резервная нитка, рассмотрен порядок действий по запасовке и выемке ВИП.
3.1. Общие сведения о применяемых очистных устройствах
3.1.1. Очистной скребок типа скр-1
Очистной скребок СКР-1 (рисунок 3.1) предназначен для очистки внутренней полости трубопровода от парафиносмолистых отложений, глиняных тампонов и грязи, а также удаления посторонних предметов.

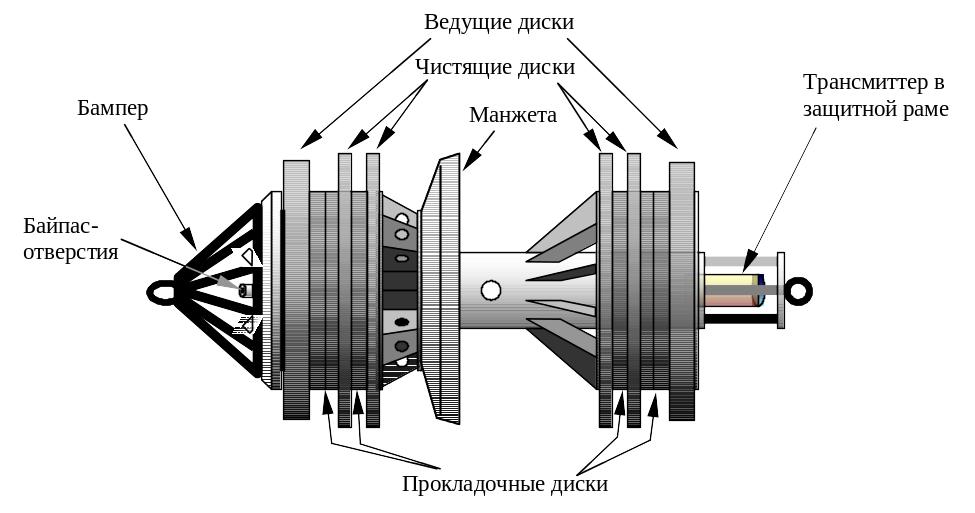

Рисунок 3.1. Очистной скребок СКР-1
Рабочая среда для скребков - нефть, нефтепродукты, вода.
Качественная очистка является необходимым условием получения достоверных данных при пропуске дефектоскопа. Техническая характеристика скребка для проведения очистных работ на участке нефтепровода «А-А-С» км 669 – км 686 резервная нитка представлена в таблице №4.
Таблица №4
Параметры |
Номинальный диаметр трубопровода (мм) |
|
|
1020 |
|
Длина (мм) |
2340 |
|
Минимальный проходной диаметр трубопровода, мм |
867 |
|
Масса (кг) |
745 |
|
Минимальный радиус |
Полная комплектация |
1,5D |
поворота на 900 |
Без трансмиттера и защитной рамы |
1,5D |
Скорость движения в нефтепроводе не более (м/с) |
10 |
|
Тип используемого передатчика для скребка |
ПДС 14-02 |
Корпус скребка представляет собой стальную полую конструкцию. Фланцы, приваренные в средней и задней частях корпуса, обеспечивают крепление на них: двух ведущих, четырех направляющих дисков, разделенных прокладочными дисками малого диаметра и одной или двух манжет. Прокладочные диски обеспечивают определенное расстояние между ведущим и чистящими дисками. Диски и манжеты изготавливаются из высококачественных полиуретанов, стойких к истиранию. На переднем торце скребка расположены байпасные отверстия, ось которых направлена под углом к стенке трубопровода. Они предназначены для размыва отложений, которые скребок счищает с внутренней поверхности трубопровода и толкает впереди себя. Байпасные отверстия могут закрываться заглушками-болтами. В задней части скребка в защитной раме может устанавливаться передатчик для скребка. На некоторых типоразмерах скребков манжеты не предусмотрены. Минимальное проходное сечение трубопровода, необходимое для пропуска очистного скребка, составляет 85% Dн.
Непосредственно перед запасовкой скребка в трубопровод производится установка передатчика для скребка ПДС 14-02 (далее ПДС). ПДС является генератором электромагнитных сигналов в диапазоне приема наземного локационного оборудования. ПДС предназначен для работы во взрывоопасных зонах В-1 согласно классификации “Правил устройства электроустановок”, в которых возможно образование взрывоопасных смесей категории IIА группы Т3 по ГОСТ 12.1.011. Взрывозащищенность ПДС обеспечивается видами взрывозащиты “взрывонепроницаемая оболочка” (d) по ГОСТ 22782.6 и “специальный” (s) по ГОСТ 22782.3. Корпус выдерживает внутреннее давление взрыва 0,75 МПа и исключает передачу взрыва в окружающую взрывоопасную среду. Специальный вид взрывозащиты обеспечивается герметизацией антенны термореактивным герметиком. На корпусе имеется маркировка взрывозащиты 1Еxds IIA T3, предупредительная надпись “Во взрывоопасной зоне не открывать”. Свидетельство ПДС по взрывозащищенности № 19-2/120. Шероховатость взрывозащитных поверхностей не более Rа 12,5 мкм по ГОСТ 2789.
Подъем и перемещение скребка производится за кольцо на бампере или за корпус скребка.
