1.Описание изделия и условий его эксплуатации.

Изделие «Рама цистерны» (рис.1.1) является составляющей частью в каркасе автоцистерны.

Рисунок 1.1 – Изделие «Рама цистерны»

Рама входит в состав автоцистерны, является связующим звеном между отсеками корпуса цистерны и шасси автомобиля. Состоит из лонжерона правого (поз.1), лонжерона левого (поз.2), поперечины (поз.3), поперечины (поз.4), уголка левого (поз.5), уголка правого (поз.6), кронштейна (поз.7), косынки (поз.8).

Рама цистерны

Воспринимает основную часть нагрузки на прицеп, главное требование — требование прочности. На прицепах используются, как правило, сварные рамы, внимание следует обратить на сечение и толщину свариваемых профилей, наличие косынок, компенсирующих поперечные к лонжеронам и балкам рамы сварочные швы и предупреждающих появление усталостныхтрещин. Прицеп эксплуатируется притемпературах окружающего воздуха от минус 60 до плюс 60 С, относительной влажности воздуха до 75 % при температуре плюс 15 С, запыленности до 1,0 г/м³, скорости ветра до 20 м/с и в районах, расположенных на высоте до 3000 м над уровнем моря, при соответствующем изменении технических характеристик и свойств.

Основной материал изделия – сталь марки 09Г2С по ГОСТ 19281-89 низкоуглеродистая качественная конструкционная, предназначенная в основном для сварных конструкций.

Таблица 1. Химический состав стали 09Г2С, в процентах.[8]

C %	Si %	Mn %	Cr %	Аs %	S %	P %	Cu %	Ni
			не более
до 0.12	0,5-0,8	1,3-1,7	до 0,3	до 0,08	до 0,04	до 0,035	до 0,3	до 0,3

Таблица 2. Механические свойства стали марки 09Г2С.[8]

Состояние поставки		σв, МПа	5, %		Ψ, %	σТ, МПа	KCU, кДж/м2
Трубы		490	20		-	343	-
Лист	430-490			21	-	265-345	590-640

2. Требования к качеству сварных соединений.

1. Конструктивное оформлением сварного соединения

Данное изделие изготовлено из следующих видов сварных соединений: угловое, стыковое, тавровое, нахлесточное. Рассмотрим каждое из соединений отдельно.

Угловое соединение. ГОСТ 14771-76-У2-ИП- ∆3

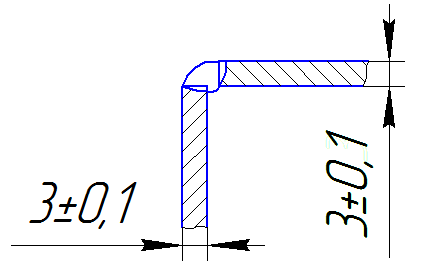

Рисунок 2.1 – Конструктивное оформление углового соединения.

Стыковое соединение. ГОСТ 14771-76-С2-УП

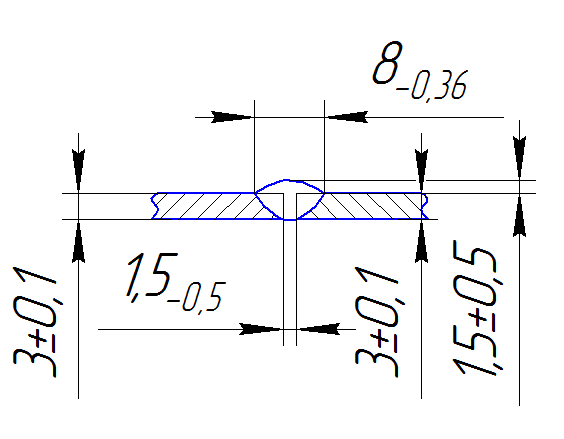

Рисунок 2.2 – Конструктивное оформление стыкового соединения.

Тавровое соединение. ГОСТ 14771-76-Т1-УП- ∆3

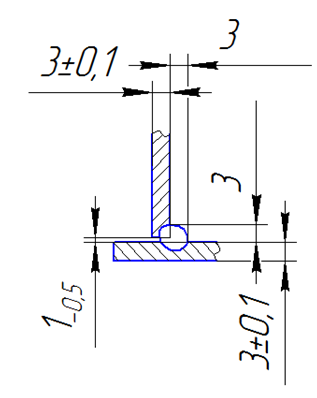

Рисунок 2.3 – Конструктивное оформление таврового соединения.

Нахлесточное соединение. ГОСТ 14771-76-Н1-УП-∆3

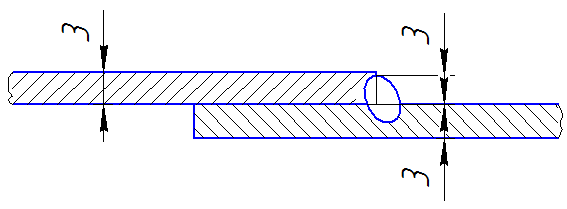

Рисунок 2.4 – Конструктивное оформление нахлесточного соединения.
