Построение очертания кулачка.
Целевое назначение:
Изучить основные положения ГОСТ 2.301-68, 2.302-68, 2.303-68, 2.304-68, 2.306-68, 2.307-68, данные в сборнике стандартов «Единая система конструкторской документации», и рекомендуемую литературу.
Прочитать «Основные рекомендации по выполнению чертежей» к разделу «Инженерная графика» методических указаниях.
Изучить методические указания к данной теме и приступить к выполнению графической работы.
Краткая информация по оформлению чертежей:
Все чертежи должны выполняться согласно требованиям ГОСТов ЕСКД (единой системы конструкторской документации).
Форматы. ГОСТ 2.301 - 68 устанавливает следующие основные форматы листов чертежей и других документов.
Обозначение формата
А0
А1
А2
АЗ
А4
Размеры сторон формата, мм
841x1189
594x841
420x594
297x420
210x297
Оформление поля чертежа. Форматы листов определяют размеры внешней рамки, выполненной тонкой линией. Поле чертежа оформляется рамкой, основной надписью и дополнительной графой к ней (рисунок 1).

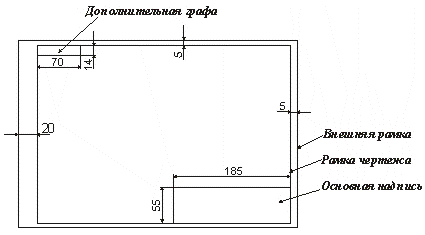

Рисунок 1 – Оформление поля чертежа
Основная надпись по ГОСТ 2.104-68 на чертежах должна соответствовать рисунку 2.

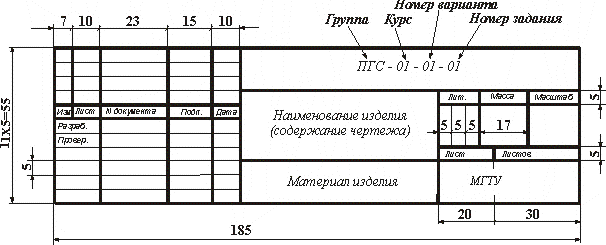

Рисунок 2 – Оформление основной надписи чертежа
Лист 1.
Содержание и объем задания. Построить очертание кулачка. Пример выполнения приведен на рисунке 4. Данные для своего варианта взять из рисунка 3 по варианту.
Указания по выполнению задания. Графическую работу выполнять на листе чертежной бумаги формата A3 карандашом. В связи с огромным развитием автоматики можно встретить в самых разнообразных механизмах плоские кулачки и копиры. В заданиях очертания кулачков включают две лекальные кривые и дугу радиуса R, угол которой определяет время «выстоя» механизма, получающего движение от кулачка.
Построение очертания кулачка в каждом варианте следует начинать с нанесения осей координат Ох и Оу. Затем строят лекальные кривые по их заданным параметрам и выделяют участки, входящие в очертание кулачка. После этого можно вычертить плавные переходы между лекальными кривыми. При этом следует учесть, что во всех вариантах через точку D проходит касательная к эллипсу.
Обозначение Rx показывает, что величина радиуса определяется построением. На чертеже вместо Rx надо проставить соответствующее число.
|
|
Рисунок 3.
|
|
Рисунок 3. - Продолжение
|
|
Рисунок 3. - Продолжение
|
|
Рисунок 3. - Продолжение
|
|
Рисунок 3. - Продолжение
|
|
Рисунок 3. - Окончание
Рисунок 4 – Образец выполнения работы «Построение очертания кулачка»
