1. Два уравнения по первому закону и три по второму

2. Пять уравнений по второму закону

3. Три уравнения по первому и два по второму закону

4. Одно уравнение по первому и четыре по второму закону

4.При расчете цепи по методу эквивалентного генератора для напряжения U_abxx справедливо выражение …

1. U_abxx = E₁ – E₂

2. U_abxx = E₁ + E₂

3. U_abxx = E₁

4. U_abxx = E₂

5.Источник через соединительные провода подключается к нагрузке. По выражению P=R₀I² можно определить мощность …

1. потерь в проводах

2. потерь в источнике

3. вырабатываемую источником

4. выделяющуюся в нагрузке

6.Если при токе I = 15 A статическое сопротивление нелинейного элемента равно 10 Ом, то напряжение U составит …

1. 25 В

2. 150 В

3. 0,7 В

4. 1,5 В

7. При i(t)=2sin(314t + π/2) A начальная фаза напряжения u(t) равна …

1. π/2 рад

2. π рад

3. 0 рад

4. - π /2 рад

8.Полное сопротивление Z при X_L=160 Ом и R=120 Ом составит …

1. 200 Ом

2. 280 Ом

3. 40 Ом

4. 40000 Ом

9.Если действующие значения напряжения и тока U=100 B и I=5 A, и угол сдвига фаз между ними =60⁰, то активная мощность P равна …

1. 433 Вт

2. 250 Вт

3. 500 Вт

4. 866 Вт

10.Соотношение между фазными и линейными напряжениями в данной схеме равно

1. U_ф= √3•U_л

2. U_л= √3• U_ф

3. U_л= U_ф

4. U_л= √2• U_ф

8-вариант

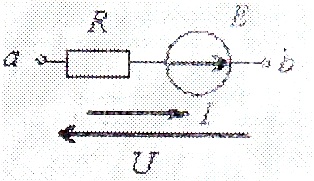

1. Выражению для определения напряжения на участке “ab” U=E-IR соответствует схема …

1.

2.

3.

4.

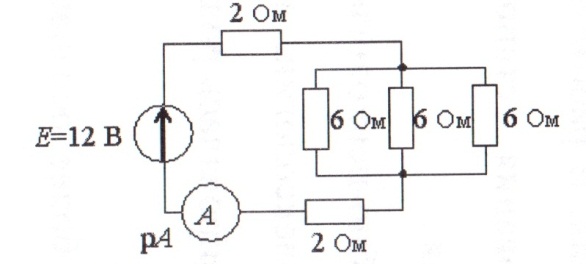

2.Показание амперметра pA составит …

1. 2 А

2. 1,2 А

3. 1,7 А

4. 0,5 А

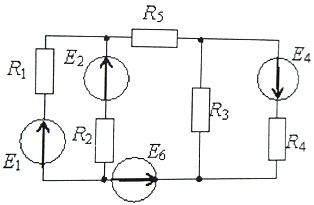

3. Количество узлов в данной схеме составляет:

1. Три

2. Шесть

3. Два

4. Четыре

4.При расчете цепи по методу эквивалентного генератора для напряжения R_Э справедливо выражение …

1.

2. R₃

3. = R₃

4. R₁ + R₂ + R₃

5.Уравнение баланса мощностей представлено выражением …

1. E₁I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²

2. E₁I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

3. E₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

4. -E₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

6.Из представленных вольт-амперных характеристик нелинейных элементов к несимметричной относится …

7.Начальная фаза синусоидального i(t) тока равна …

1. - π/3 рад

2. π/2 рад

3. + π/6 рад

4. 0 рад

8.Полное сопротивление Z при X_L=160 Ом и R=120 Ом составит …

1. 200 Ом

2. 280 Ом

3. 40 Ом

4. 40000 Ом

9.Если амперметр показывает pA=>4 A, то активная мощность P цепи составляет …

1. 480 Вт

2. 160 Вт

3. 640 Вт

4. 120 Вт

10.В трехфазной цепи нагрузка соединения по схеме «треугольник». Если фазное напряжение равно 220В, то линейное напряжение сети равно …

1. 127В

2. 220В

3. 380В

4. 660В

9-вариант

1.Силу тока в цепи можно определить по выражению …

1.

2.

3.

4.

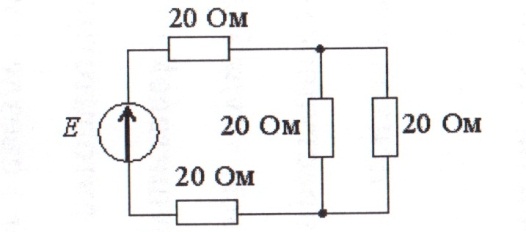

2.Эквивалентное сопротивление цепи относительно источника ЭДС составит …

1. 10 Ом

2. 50 Ом

3. 80 Ом

4. 5 Ом

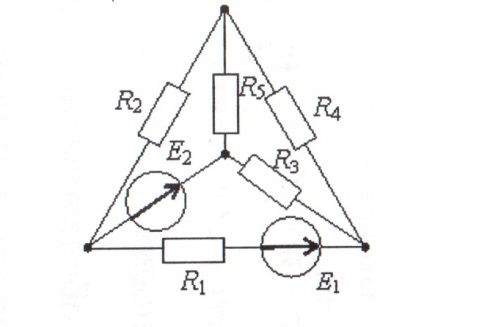

3.Общее количество ветвей в данной схеме составляет …

1. шесть

2. пять

3. четыре

4. две

4. Для контура, содержащего ветви с R₂, R₃, R₅, уравнение по второму закону Кирхгофа имеет вид:

1. I₂R₂+I₃R₃+I₅R₅=E₃

2. I₂R₂+I₃R₃+I₅R₅= -E₃

3. -I₂-I₃-I₅=0

4. I₂+I₃+I₅=0

5.Уравнение баланса мощностей представлено выражением …

1. E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

2. E₁I₁ - E₂I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

3. E₁I₁ + E₂I₂ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

4. -E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

6.Из представленных вольт-амперных характеристик нелинейных элементов к симметричным относятся …

1. а, б

2. б, в

3. а, г

4. в, г

7.Для однофазного синусоидального тока i(t)=2sin(628t - π/2) A период Т составит …

1. 628 c

2. 0.01 c

3. 100 c

4. 0.02 c

8.Полное сопротивление Z при X_L=160 Ом и R=120 Ом составит …

1. 200 Ом

2. 280 Ом

3. 40 Ом

4. 40000 Ом

9.Если амперметр показывает pA=>4 A, то реактивная мощность Q цепи составляет …

1. 120 Вар

2. 480 Вар

3. 160 Вар

4. 640 Вар

10.Приведенная векторная диаграмма соответствует схеме соединения звезда без нейтрального провода при …

1. симметричной активной нагрузке

2. несимметричной емкостной нагрузке

3. симметричной индуктивной нагрузке

4. не симметричной активной нагрузке

10-вариант

1. Выражению для определения силы на участке “ab” I= соответствует схема:

1.

2.

3.

4.

2. При заданной вольт-амперной характеристике приёмника его сопротивление составит:

1. 10 Ом

2. Бесконечно большую величину

3. 30 Ом

4. 0,1 Ом

3.Общее количество ветвей в данной схеме составляет …

1. шесть

2. четыре

3. три

4. пять

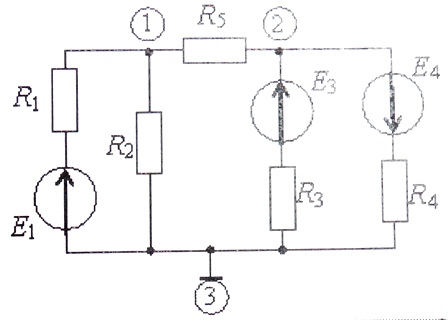

4. Для узла 2 уравнение по методу узловых потенциалов имеет вид:

1.

2.

3.

4.

5.Уравнение баланса мощностей представлено выражением …

5. E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

6. E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

7. -E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

8. -E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

6.Если при токе I = 15 A статическое сопротивление нелинейного элемента равно 10 Ом, то напряжение U составит …

1. 25 В

2. 150 В

3. 0,7 В

4. 1,5 В

7.При i(t)=2sin(314t - π/2) A начальная фаза напряжения u(t) равна …

1. π рад

2. - π /2 рад

3. π/2 рад

4. 0 рад

8.Полное сопротивление Z при X_L=120 Ом и R=160 Ом составляет …

1. 280 Ом

2. 106 Ом

3. 200 Ом

4. 40 Ом

9.Если амперметр показывает pA=>4 A, то активная мощность P цепи составляет …

1. 480 Вт

2. 160 Вт

3. 640 Вт

4. 120 Вт
