4.Для узла 1 уравнение по методу узловых потенциалов имеет вид …

1. ₁ ₂ - ₃ = -

2. ₁ ₂ - ₃ = +

3. ₁ ₂ + ₃ = +

4. ₁ ₂ + ₃ = -

5.Уравнение баланса мощностей представлено выражением …

1.E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

2.E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

3.-E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

4.-E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

6.При заданном соединении линейного и нелинейного элементов верно выражение …

1. U = U₁(I) + U₂(I)

2. I = I₁(U) + I₂(U)

3.

4.

7.Начальная фаза синусоидального I(t) тока равна …

1. - π/3 рад

2. π/2 рад

3. + π/6 рад

4. 0 рад

8.Если емкость С=100 мкФ, то емкостное сопротивление Хс=15,92 Ом при угловой частоте ω, равной …

1. 628 рад/с

2. 100 рад/с

3. 0,0628 рад/с

4. 0,001592 рад/с

9.Если амперметр показывает pA=>4 A, то реактивная мощность Q цепи составляет …

1. 120 Вт

2. 480 Вт

3. 160 Вт

4. 640 Вт

10.В трехфазной цепи нагрузка соединена по схеме «треугольник», линейное напряжение 380 В. Фазное напряжение на нагрузке равно …

1. 220В

2. 660В

3. 127В

4. 380В

6-вариант

1.Идеальный источник напряжения – это источник электрической энергии, …

1. сила тока в котором не зависит от величины напряжения на нем

2. сила тока в котором зависит от величины напряжения на нем

3. электрическое напряжение на выводах которого не зависит от электрического тока в нем

4. электрическое напряжение на выводах которого зависит от электрического тока в нем

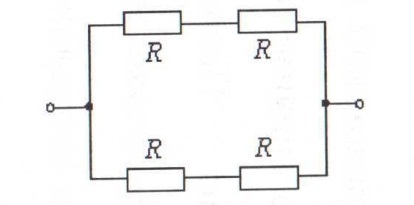

2.Если все резисторы имеют одинаковое сопротивление R=50 Ом, то эквивалентное сопротивление цепи равно …

1. 100 Ом

2. 50 Ом

3. 200 Ом

4. 25 Ом

3. Эквивалентное сопротивление относительно источника ЭДС составит:

1. 5 R

2. 6R

3. 11R

4. 3R

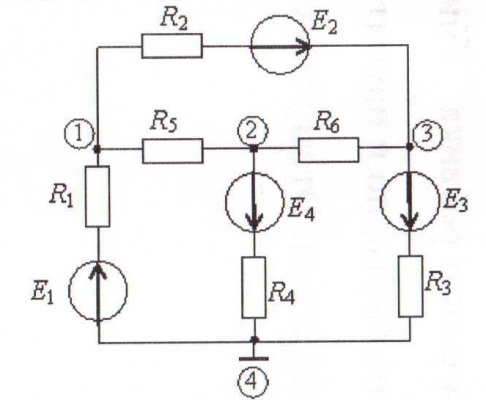

4.Для узла 3 уравнения по методу узловых потенциалов имеет вид …

1. ₁ + ₂ - ₃ = -

2. -₁ - ₂ + ₃ = +

3. -₁ - ₂ + ₃ = -

4. ₁ + ₂ + ₃ = +

5.равнение баланса мощностей представлено выражением …

1. E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

2. E₁I₁ - E₂I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

3. E₁I₁ + E₂I₂ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

4. -E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

5.Уравнение баланса мощностей представлено выражением …

1. E₁I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²

2. E₁I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

3. E₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

4. -E₁I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₄ I₄²+ R₅ I₅²

6.Из представленных вольт-амперных характеристик нелинейных элементов к несимметричной относится …

7.Выражение для мгновенного значения синусоидального тока I(t) при t равном 0,02с имеет вид …

1. i(t) = 200 cos ( 0.02t + T/8 )A

2. i(t) = 200 sin 50t A

3. i(t) = 0.8 sin ( 314t + /4)A

4. i(t) = 0.8 sin ( 200t - /4)A

8.Полное сопротивление Z при X_L=120 Ом и R=160 Ом составляет …

1. 280 Ом

2. 106 Ом

3. 200 Ом

4. 40 Ом

9.Если действующие значения напряжения и тока U=100 B и I=5 A, то полная мощность S равна …

1. 500 В*А

2. 105 В*А

3. 95 В*А

4. 20 В*А

10.Если в трехфазной цепи при соединении по схеме «звезда- звезда с нейтральным проводом» амперметр показал I=0 А, то в этом случае нагрузка является …

1. симметричной

2. несимметричной

3. однородной

4. равномерной

7-вариант

1.Выражению U=RI соответствует схема…

1.

2.

3.

4.

2.Эквивалентное сопротивление цепи относительно источника ЭДС составит …

1. 30 Ом

2. 35 Ом

3. 40 Ом

4. 25 Ом

3 . Количество независимых уравнений по законам Кирхгофа, необходимое для расчёта токов в ветвях заданной цепи, составит:
