Вариант 1

Выберите один вариант ответа, который считаете правильным

1-вариант

1. Идеальный источник напряжения – это источник электрической энергии, …

1. сила тока в котором не зависит от величины напряжения на нем

2. сила тока в котором зависит от величины напряжения на нем

3. электрическое напряжение на выводах которого не зависит от электрического тока в нем

4. электрическое напряжение на выводах которого зависит от электрического тока в нем

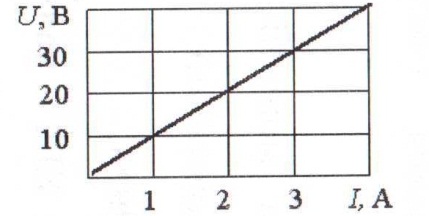

2. При заданной вольт-амперной характеристике приемника напряжение на нем при токе 5 А составит …

1. 50 В

2. 0,5 В

3. 100 В

4. бесконечно большую величину

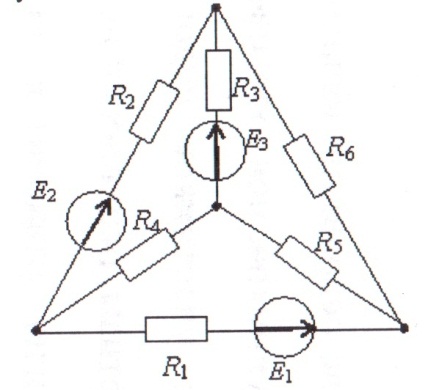

3. Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составит …

1. одно уравнение по первому закону и четыре по второму закону

2. пять уравнений по второму закону

3. два уравнения по первому закону и три по второму закону

4. три уравнения по первому закону и два по второму закону

4. Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составит …

1. Два уравнения по первому закону и три по второму закону

2. три уравнения по первому закону и два по второму закону

3. одно уравнение по первому закону и четыре по второму закону

4. пять уравнений по второму закону

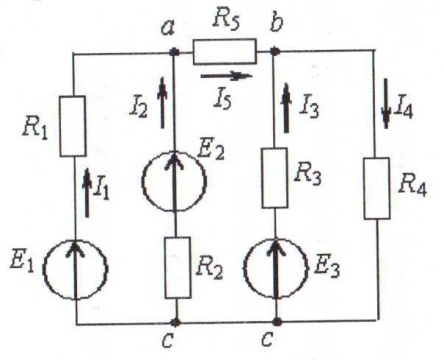

5. Уравнение баланса мощностей представлено выражением …

1. E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

2. E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

3. -E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + R₃I₃²

4. -E₁I₁ + E₂I₂ = R₁I₁² + R₂I₂² + (R₃ + R₄) I₃²

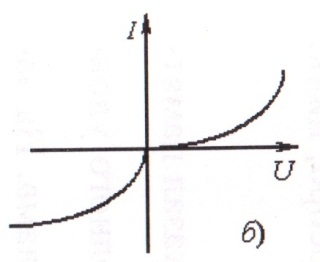

6.Из представленных вольт-амперных характеристик нелинейных элементов к симметричным относятся …

1. а, б

2. б, в

3. а, г

4. в, г

7.Выражение для мгновенного значения синусоидального тока i(t) при T равном 0,02с имеет вид …

1. i(t) = 200 cos ( 0.02t + T/8 )A

2. i(t) = 200 sin 50t A

3. i(t) = 0.8 sin ( 314t + /4)A

4. i(t) = 0.8 sin ( 200t - /4)A

8.Если емкость С=100 мкФ, то емкостное сопротивление Хс=15,92 Ом при угловой частоте ω, равной …

1. 628 рад/с

2. 100 рад/с

3. 0,0628 рад/с

4. 0,001592 рад/с

9.Если действующие значения напряжения и тока U=100 B и I=5 A, то полная мощность S равна

1. 500 В*А

2. 105 В*А

3. 95 В*А

4. 20 В*А

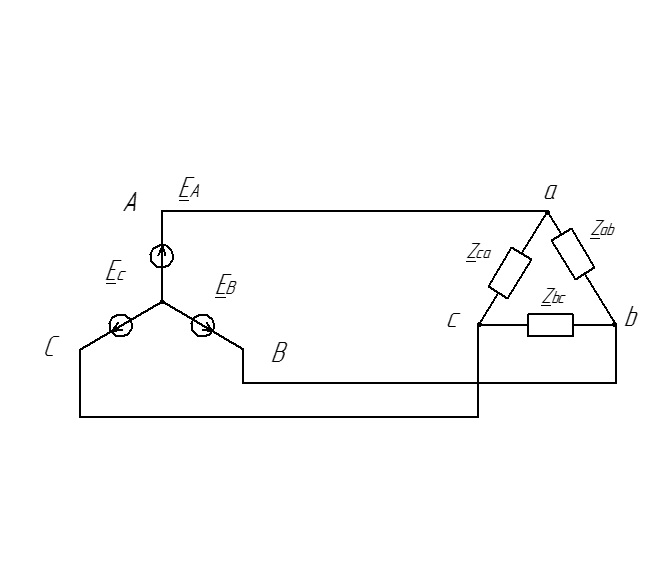

10.Соотношение между фазными и линейными напряжениями в данной схеме равно

1. U_ф= √3•U_л

2. U_л= √3• U_ф

3. U_л= U_ф

4. U_л= √2• U_ф

2-вариант

1. Реальный источник напряжения – это источник электрической энергии, …

1. Сила тока в котором зависит от величины напряжения на нем

2. напряжение на выводах которого зависит от тока в нем

3. напряжение на выводах которого не зависит от тока в нем

4. сила тока в котором не зависит от величины напряжения на нем

2.Если к цепи приложено напряжение U=20 В , при этом сила тока I=2 A, то сопротивление цепи составит …

1. 0,1 Ом

2. 10 Ом

3. 22 Ом

4. 40 Ом

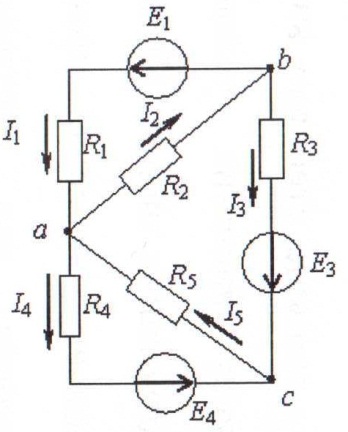

3.Для конура, содержащего ветви с R₁, R₃, R₄, уравнение по второму закону Кирхгофа имеет вид …

1. I₁R₁ - I₃R₃ + I₄R₄ = E₁ - E₃ + E₄

2. I₁R₁ + I₃R₃ + I₄R₄ = E₁ - E₃ + E₄

3. I₁R₁ + I₃R₃ + I₄R₄ = E₁ + E₃ + E₄

4. I₁R₁ - I₃R₃ + I₄R₄ = E₁+ E₃ + E₄

4.Количество уравнений, необходимое для расчета токов в ветвях методом узловых потенциалов, составит …

1. три

2. шесть

3. пять

4. четыре

5.Уравнение баланса мощностей представлено выражением …

1. E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

2. E₁I₁ - E₂I₁ - E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

3. E₁I₁ + E₂I₂ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

4. -E₁I₁ + E₂I₁ + E₃I₃ = R₁I₁² + R₂I₂² + R₃ I₃²

6.Из представленных вольт-амперных характеристик нелинейных элементов к несимметричной относится …

1.

2.

3.

4.

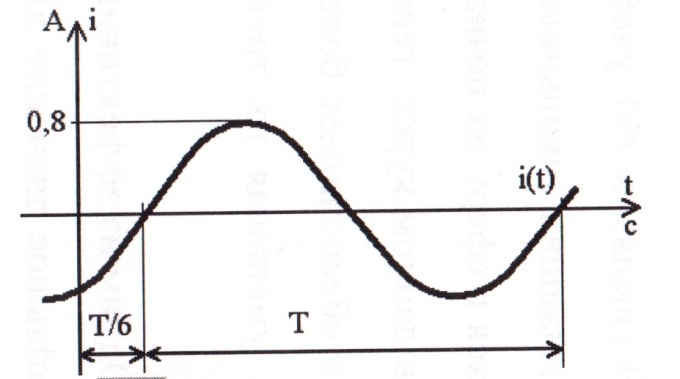

7.Начальная фаза синусоидального i(t) тока равна …

1. - π/3 рад

2. π/2 рад

3. + π/6 рад

4. 0 рад

8.Полное сопротивление Z при X_L=120 Ом и R=160 Ом составляет …

1. 280 Ом

2. 106 Ом

3. 200 Ом

4. 40 Ом

9.Если действующие значения напряжения и тока U=100 B и I=5 A, и угол сдвига фаз между ними =60⁰, то активная мощность P равна …

1. 433 Вт

2. 250 Вт

3. 500 Вт

4. 866 Вт

10.Соотношение между фазными и линейными напряжениями для приемника равно

1. Uл= √3• Uф

2. Uл= √2• Uф

3. Uф= √3•Uл

4. Uл= Uф

3-вариант

1.Представленная схема соответствует …

1. идеальному источнику ЭДС

2. реальному источнику ЭДС

3. идеальному источнику тока

4. реальному источнику тока

2.Если сопротивления R₁=10 Ом, R₂=200 Ом, R₃=20 Ом, то в ветвях будут наблюдаться следующие токи …

1. в R₁ max, R₂min

2. в R₃ max, R₂min

3. в R₂ max, R₁min

4. во всех один и тот же ток

3.Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составит …
