Лекция 12 генераторы мощных наносекундных импульсов
12.1. Области применения
Генераторы мощных наносекундных импульсов (ГНИ) нашли широкое применение в создании мощных импульсных лазеров, в установках быстрого разогрева плазмы, при генерировании мощных электронных пучков и многих других областях физики и технологий. На их основе построены радары ближнего радиуса, применяемые в военной авиации. Перспективы применения ГНИ продолжают расширяться и обусловлены тем, что они могут реализовывать за промежутки времени в единицы или десятки наносекунд огромные мощности (до сотен МВт). Особенно важно их применение в установках термоядерного синтеза, в генераторах жесткого тормозного излучения, для быстрого управления потоками заряженных частиц. Практически все области физики высоких энергий, имеющие отношение с сильными электрическими и магнитными полям и мощными потоками заряженных частиц или электромагнитных волн в той или иной мере требуют разработок и применения ГНИ.
12.2. Методы формирования наносекундных импульсов на основе линий с распределенными параметрами
Для формирования и передачи наносекундных импульсов применяются линии с распределенными параметрами (ЛРП). В основе их использования в технике формирования импульсов в наносекундном диапазоне лежат два свойства:
- импульс распространяется по однородной линии без искажений;
- входное сопротивление длинной линии является чисто активным.
Эти условия соблюдаются в том случае, если линия обладает малыми потерями, не имеет неоднородностей и согласована.
В технике формирования высоковольтных наносекундных импульсов с амплитудами от 1 кВ до .>100 кВ используются коаксиальные и полосковые линии. Их сечения приведены на рис. 12.1.

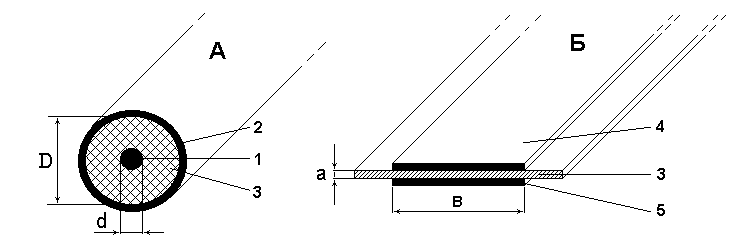

Рис. 12.1. Коаксиальная (А) и полосковая (Б) линии с распределенными параметрами:
1 – центральная жила; 2 – наружная металлическая оплетка; 3 – диэлектрик; 4, 5 – обкладки полосковой линии.
При генерировании наносекундных импульсов напряжением выше 106 В используются коаксиальные линии с жидкой изоляцией (трансформаторное масло, = 2,0 – 2,5; глицерин 5,0; дистилированная вода 80).
При генерировании импульсов большого тока (до 106 А), когда волновое сопротивление должно быть малым, применяют полосковые линии.
Основными параметрами, характеризующими ЛРП, являются скорость распространения по ней электромагнитной волны и волновое сопротивление.
Электромагнитная волна распространяется по ЛРП со скоростью света:
|
(12.1) |
где
- погонные индуктивность и емкость ЛРП
(Гн/м, Ф/м);
– скорость света в вакууме;
- относительные диэлектрическая и
магнитная проницаемости диэлектрика.
В любой точке однородной ЛРП волновое сопротивление равно:
|
(12.2) |
Через конструктивные параметры определяется:
- для коаксиальной линии (рис. 1А):
|
(12.3) |
где
и
- диаметры внутренней жилы и внешней
оплетки;
- для полосковой ЛРП, состоящей из двух параллельных лент (рис. 1 Б):
|
(12.4) |
где
- толщина изоляции между лентами,
- ширина лент.

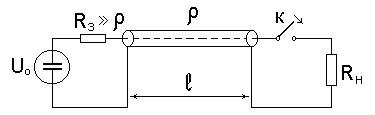

Простейшая схема генератора с заряженной ЛРП приведена на рис. 12.2.
Рис. 12.2. Схема генератора импульсов с накопительной ЛРП.
Если
линию длиной
зарядить до напряжения
через зарядное сопротивление
>>
,
а затем с помощью коммутатора К
замкнуть на нагрузку
,
то на ней будет сформирован прямоугольный
импульс. Амплитуды напряжения и тока
импульса на нагрузке:
|
(12.5) |
Эти формулы справедливы для согласованного режима разряда ЛРП: .
В
несогласованных режимах (
)
импульс напряжения (и соответственно
тока) имеет ступенчатую форму, которая
зависит от величины рассогласования,
определяемого отношением
.
Форма импульсов напряжения в зависимости
от рассогласования имеет ступенчатую
форму. Эти формы приведены на рис. 12.3.
Выражение для напряжения
-й
ступени при рассогласовании:
|
(12.6) |
Рис. 12.3. Форма импульса напряжения на нагрузке в зависимости от рассогласования.
Длительность импульса tи определяется временем двойного пробега тока по линии:
|
(12.7) |
Недостаток такого простейшего генератора в том, что напряжение на нагрузке в согласованном режиме составляет только половину зарядного напряжения ЛРП.

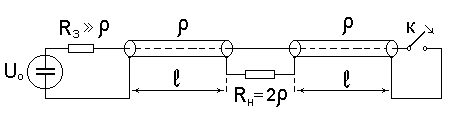

На рис. 12.4 приведена схема генератора с двойной ЛРП, получившей название Блюмлайна (Blumeline).
Рис. 12.4. Схема генератора с двойной ЛРП (генератор Блюмлайна).
В данной
схеме создается эффект разряда двух
последовательно включенных источников.
Две одинаковые линии с одинаковыми
и
заряжены до напряжения
.
Через время
после коммутации ключа k
на сопротивлении
(согласованный режим данного генератора)
формируется импульс
длительностью
.
Приведенные схемы используются для генерирования мощных наносекундных импульсов. Их достоинство в том, что в согласованном режиме вся энергия, запасенная в ЛРП, будет передаваться в нагрузку за время двойного пробега волну по линии. Недостаток схем – трудность регулирования длительности импульса и сопротивления нагрузки. В первом случае необходимо изменять длину линии, что технически нецелесообразно, во втором – изменение нагрузки выводит генератор из оптимального режима формирования и энерговыделения в нагрузке (см. рис. 12.3).
Способ ликвидировать отражения при несогласованной нагрузке найден в схеме Введенского (рис. 12.5). Начало оплетки ЛРП здесь соединено с концом, поэтому после коммутации ключа k волновые процессы начинаются на обоих концах линии. Т. к. на одном конце линия согласована (RC = ), то на нем не возникают отражения и в нагрузке Rн импульс не имеет ступеней. В данной схеме:
|
(12.8) |
Амплитуда напряжения и тока в нагрузке:
|
(12.9) |
Если
,
то
;
,
т. е. как в схеме с разомкнутой ЛРД, но
- в два раза меньше.
Рисунок 12.5. Схема формирования без отражений при произвольной нагрузке.

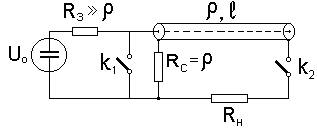

В схеме (рис. 12.5) можно также организовать регулирование длительности импульса путем добавления еще одного управляемого коммутатора k2 (рис. 12.6).
Рисунок 12.6. Схема формирования при произвольной нагрузке с регулируемой длительностью импульса.
Если
включение k1 и k2
производится одновременно, то схема
функционирует подобно схеме на рисунке
12.5. Если включение k2
будет производиться с регулируемым
запаздыванием
по отношению к моменту коммутации k1
, длительность импульса на нагрузке
будет:
|
(12.10) |
