11.5. Схемы с замыкателями нагрузки (кроубары)
В ряде физических установок, особенно при исследованиях сжатия и удержания плазмы магнитным полем, необходимо на индуктивной нагрузке получить однополярный импульс тока с крутым фронтом и медленным спадом. Это достигается включением в момент максимума тока через индуктивную нагрузку малоиндуктивного устройства, закорачивающего нагрузку. В этот момент вся энергия запасена в индуктивности нагрузки и не переходит далее в электрическое поле разрядившихся конденсаторов. На рис. 11.8 приведена электрическая схема кроубара (А) и его схема замещения (Б).
А Б

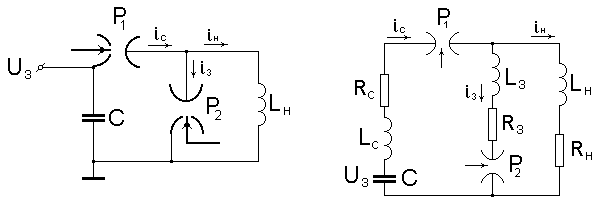

Рис. 11.8. Электрическая схема и схема замещения кроубара.
После пробоя разрядника Р1 ток в нагрузке возрастает по закону:
|
(11.10) |
Допустим,
что сопротивления
малы
и в уравнениях переходных процессов
ими можно пренебречь. Тогда упрощенное
уравнение тока будет:
|
(11.11) |
В момент
максимума тока
коммутируют разрядник Р2. Ток в
это время равен:
|
(11.12) |
После этого токи в нагрузке, замыкателе Р2 и конденсаторе будут определяться уравнениями:
|
(11.13) |
|
|
(11.14) |
|
(11.15) |
где
- круговая частота собственных колебаний
контура после срабатывания замыкающего
устройства.
Таким образом, ток в нагрузке при отсутствии затухания содержит постоянную и колебательную составляющие. Зависимость тока в нагрузке приведена на рис. 11.9.

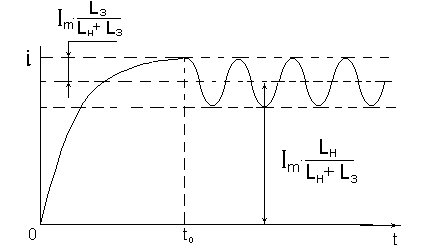

Рис. 11.9. Форма тока в нагрузке кроубара.
Очевидно,
что длительность спада при преобладании
постоянной составляющей обусловлена
тем, что
На самом деле постоянная и колебательная
составляющие, в связи с тем что контуры
не идеальные и в них существуют потери
– затухают. Если
,
то колебательная составляющая затухает
значительно быстрее, чем постоянная
составляющая и в итоге на индуктивной
нагрузке формируется импульс тока,
приведенный на рис. 11.10.

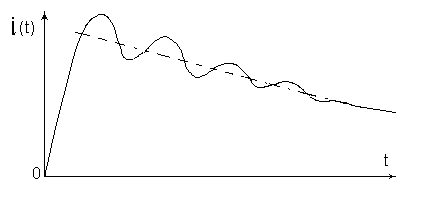

Рисунок 11.10. Импульс тока кроубара в нагрузке с учетом затухания.
В работе кроубара наибольшую трудность составляет управление коммутацией разрядника Р2, поскольку он должен выдерживать полное зарядное напряжение без самопробоя и поджигаться при практически нулевом напряжении между его электродами. Поэтому используются управляемые разрядники типа тригатронов с большим коэффициентом тригирования. Применяются также взрывные коммутаторы и устройства с мощным лазерным поджигом.
Отдельным вопросом является расчет и конструирование малоиндуктивных ошиновок ГИТ и его узлов. Как правило, это достигается предельно возможным приближением участков шин, по которым течет прямой и обратный ток. Такое приближение выполняется до предела электрической прочности конструкции, при этом используются наиболее электрически прочные изоляционные материалы.
