10.6. Определение характеристик конденсаторов
10.6.1. Измерение индуктивности конденсаторов.
а) Резонансный способ измерения. Схема измерения приведена на рис. 10.10.
Схема измерения включает генератор синусоидального сигнала Е с регулируемой частотой напряжения на выходе. Сопротивление r1 выбирают из условия: r1>>rk. , где rk и Lk – внутренние сопротивление и индуктивность конденсатора.
При достижении резонансной частоты
реактивное сопротивление конденсатора
стремится к нулю (
)
напряжение U2 стремится
к нулю, составляя падение напряжения
на внутреннем активном сопротивлении
конденсатора.
Рис. 10.10. Схема измерения индуктивности конденсаторов резонансным способом.
Поскольку резонансная частота равна:
|
(10.6) |
б) Индуктивность может быть измерена путем определения собственной частоты разряда (рис. 10.11). Осциллографируется ток разряда конденсатора накоротко и по приведенным выше формулам определяется его собственная индуктивность.

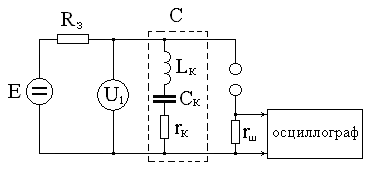

Рис. 10.11. Схема определения индуктивности конденсатора по собственной частоте разряда. Е – источник постоянного высокого напряжения, Rз – зарядное сопротивление rш – сопротивление измерительного шунта
10.6.2. Определение внутреннего сопротивления конденсаторов.
а) Определение добротности сводится к определению внутреннего (собственного) сопротивления конденсатора. По схеме на рисунке 10.10 на резонансной частоте при известной величине r1 находим сопротивление конденсатора:
б) По схеме на рисунке 10.11 определяется ток разряда конденсатора накоротко и по току определяется декремент его затухания. Выполняется два опыта: в первом ‑ короткое замыкание конденсатора, во втором ‑ в контур добавляют небольшую индуктивность . По двум опытам с достаточно большой точностью и небольшой поправкой на сопротивление искры по декременту затухания находят rk.
|
(10.8) |
где в первом
опыте
,
а во втором опыте
10.7. Испытания конденсаторов высоким напряжением
Испытания включают в себя:
1) Испытания высоким, выпрямленным
напряжением,
.
2) Определение динамической устойчивости на предельно допустимый ток в разрядном режиме.
3) Определение собственной индуктивности и добротности конденсатора в рабочем режиме.
4) Другие испытания, зависящие от назначения конденсаторов.
10.8. Типы импульсных конденсаторов
В России головными заводами, выпускающими импульсные конденсаторы, являются:
- завод "Конденсатор", г. Серпухов;
- Усть-Каменогорский конденсаторный завод;
- Новгородский конденсаторный завод;
- кафедра ТВН СПГТУ ( политехнический институт, г. Петербург)
- Всесоюзный энергетический институт (ВЭИ, г. Москва)
а) Предельные значения по удельной энергии имеют Серпуховские конденсаторы с параметрами:
Uр= 5 – 10 кВ; С = 100 – 200 мкФ; Wуд = 100 – 150 Дж/дм3 ; ресурс: n 104 циклов заряд-разряд.
б) По зарядному напряжению серийные конденсаторы типа ИМ и ИК (импульсные, масляные, касторовые) имеют наибольшую величину:
Uз = 100 кВ; С = 0,1 - 0,4 мкФ.
в) По энергии на один конденсатор: W=104 Дж.
г) Предельно низкие индуктивности высоковольтных конденсаторов достигаются специальной сборкой и конструкцией выводов, и на отдельное устройство могут иметь, например, величину:
Uз = 2 кВ; С=100мкФ; L = 0,003 мкГ.
Перспективными направлениями в импульсном конденсаторостроении является использование новых композиционных изолирующих материалов, имеющих большие значения диэлектрической проницаемости, что может значительно повысить удельную энергоемкость конденсаторов.
