Лекция 5 электростатические генераторы
Электростатические генераторы (ЭСГ) – самые древние источники электрического напряжения. Принцип действия ЭСГ заключается в накоплении электрического заряда на поверхности полого металлического тела (кондуктора) при генерации зарядов внутри кондуктора или их транспортировке внутрь кондуктора. Накопления зарядов на поверхности изолированного металлического тела следует из теоремы Гаусса: объемная плотность электрических зарядов внутри однородного проводника равна нулю. Кулоновские силы взаимного отталкивания зарядов одного знака приводят к тому, что заряды, а именно электроны, образующие в проводнике свободно перемещающийся электронный газ, вымещаются на поверхность проводника. Если на такой изолированный проводник (кондуктор), имеющий относительно земли емкость С, транспортируются заряды и накапливаются на нем, то напряжение на нем относительно земли будет расти пропорционально его заряду:
Рассмотрим принцип работы ЭСГ, у которого транспортером зарядов служит замкнутая диэлектрическая лента. Свойством диэлектриков является их способность накопления на поверхности локальных зарядов с плотностью, при которой напряжение достигает величины пробоя по поверхности. Накопленный на поверхности диэлектрика заряд можно механически транспортировать и снимать на кондуктор.

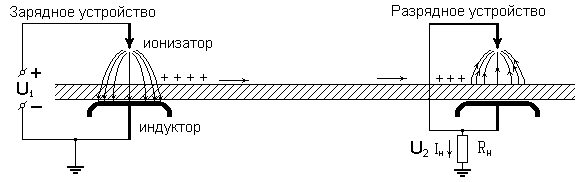

Для нанесения зарядов на транспортер-диэлектрик используются коронирующие устройства, которые питаются от зарядного устройства – источника высокого постоянного напряжения. Коронирующие устройства состоят из ионизатора и индуктора, располагаемых по разные стороны ленты диэлектрика. К ним приложено напряжение возбуждения U1 (рис. 5.1). В разрядном устройстве индуктор и ионизатор электрически соединены накоротко.
Рис. 5.1. Принцип действия электростатического генератора.
Расстояние между зарядным и разрядным устройствами определяется расчетной величиной выходного напряжения U2 из условия недопущения перекрытия по поверхности. Напряжение возбуждения на зарядном устройстве вызывает ионизацию газа вследствие высокой напряженности поля на остриях ионизатора. Положительные ионы двигаются в направлении индуктора и оседают на поверхности транспортера. Транспортер заряжается только с одной стороны. Рабочей средой в ЭСГ является газ под атмосферным или повышенным давлением. Поэтому поверхностная плотность заряда на транспортере определяется:
где
-
нормальная к поверхности транспортера
составляющая вектора напряженности
электростатического поля;
- остаточное поле вблизи ионизатора за
счет конечной проводимости ионизированного
газа;
-
диэлектрическая проницаемость газа.
Ток генератора можно определить:
где
-
ширина транспортера; v
– скорость его перемещения.
На разрядном устройстве протекает обратный процесс: напряженность поля, создаваемая зарядами на транспортере вызывает ионизацию газа в промежутке между транспортером и ионизатором, начинает протекать ток, нейтрализующий положительные заряды. Схематическое устройство ЭСГ, в котором в качестве кондуктора используется полый металлический шар, приведено на рис. 5.2.
Рис. 5.2. Схема электростатического генератора с лентой.
На
двух шкивах 1 и 2 натянута бесконечная
лента 3 из изолирующего материала,
которая приводится в движение вращением
нижнего шкива. Зарядное устройство 4
располагается у нижнего заземленного
шкива, являющегося индуктором. Верхний
шкив выполняет роль индуктора разрядного
устройства. Ионизаторы выполнены в виде
металлических гребенок. Лента переносит
заряды на электрод 5 (кондуктор), который
расположен над верхним шкивом и
поддерживается изолирующей колонной.
С кондуктором соединен ионизатор
разрядного устройства 6. Подводя
непрерывно заряды к внутренней поверхности
шарового электрода, можно зарядить его
до сверхвысокого напряжения. Плотность
зарядов
на ленте определяется диэлектрической
проницаемостью
изолирующей среды, окружающей ленту и
величиной вектора напряженности Еn
. Чтобы повысить
плотность зарядов на ленте, применяют
среды с высокой электрической прочностью,
в основном газы под давлением до 30
атмосфер. Для ЭСГ, работающих при
атмосферном давлении рабочие параметры
не превышают
=2,7х10-9
К/см2,
Еn
=3х104
В/см, I
= 200 мкА. В сжатых
газах за счет увеличения напряженности
удается повысить ток максимум в 4 раза
при тех же конструктивных параметрах.
В пределах достигнуты напряжения ЭСГ
до 6 МВ. Полезная мощность таких
генераторов, даже на самые большие
напряжения, не превышала 1 кВт. ЭСГ вплоть
до 60 годов 20 века служили источниками
сверхвысоких напряжений в ядерных
исследованиях, имея большое число
модификаций. Их сравнительная простота
обеспечивала их широкое использование
в исследованиях и испытаниях в области
высоковольтной техники. Появление
высоковольтных полупроводниковых
устройств привело к использованию в
этих отраслях главным образом каскадных
умножителей постоянного напряжения,
мощность которых на порядок выше.
