Вступ

Цілі та завдання технологічної практики:

1) удосконалення професійних умінь та навиків з спеціальності;

2) розширення та систематизація знань при вивчені діяльності

приватного підприємства ПП ”Тлустий I.I.”;

3) розвивання професійного мислення;

4) підбір документації для виконання курсового проектування з

предмету « Будова та обслуговування верстатів з ПУ та РТК»

5) набуття практичного досвіду ;

6) набути навиків при керуванні токарним верстатом з ЧПУ в різних режимах роботи;

7) удосконалити свої навички при програмуванні верстата на виготовлення конкретної деталі;

8) більш детальніше вивчити будову та принцип дії токарного верстата з ЧПУ;

9) ознайомитись з технологічними пристроями та різальним інструментом, які використовуються на верстатах з ЧПУ для виготовлення конкретної деталі;

10) отримати досвід у контролюванні якості деталі , та набути навиків при корегуванні геометричної інформації в управляючій програмі.

1 Характеристики місця практики

Для проходження практики я був направлений на приватне підприємство ПП “Тлусий I.I.” у відділ ремонту і налагодження обладнання (ВРНО). В даному відділі заходиться обладнання для обслуговування всіх складових ліній і машин , зокрема для виготовлення запасних деталей на дільниці встановлені верстати з ЧПУ: токарної групи - 16А20Ф3 , 16К20Ф3, 1740Ф3 та багатоцільовий верстат МС 12 – 250.

Керівництво ВРНО вирішує наступні завдання:

- Виконання технологічного обслуговування і поточного ремонту електронної, електросилової і механічної частини, а також капітальний ремонт електротехнічної частини обладнання з ЧПУ;

- Підвищення надійності ПЧПУ;

- Участь у виконані пусконалагоджувальних робіт ПЧПУ;

- Систематичний контроль за дотриманням правил експлуатації ПЧПУ;

- Здійснення нагляду за дотриманням правил технологічного обслуговування та експлуатації ПЧПУ робітниками підрозділів;

- Виконання графіків ППР електронних систем , електроавтоматики, ПР та обслуговування механічної частини обладнання з ЧПУ;

2 Організація робочого місця оператора верстата з ЧПУ

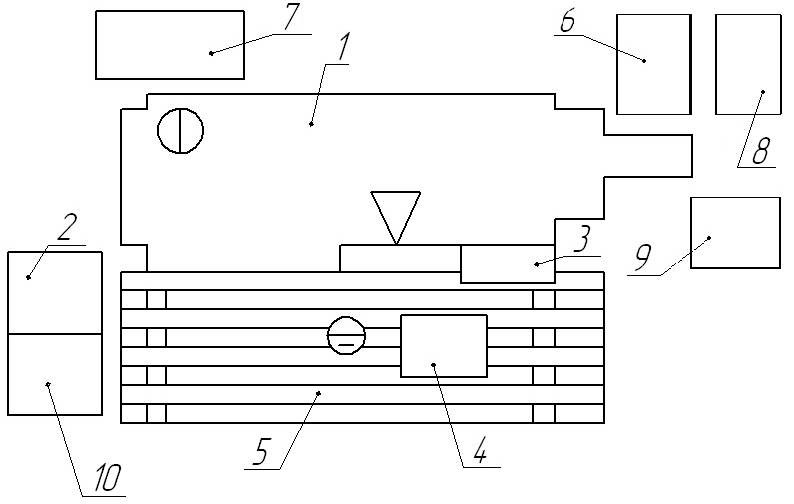

Рисунок 1- Організація робочого місця оператора на верстаті моделі 16А20Ф3

1)Верстат токарний патронно – центровий 16А20Ф3;

2) Підставка під заготівки ;

3) Пульт ПЧПУ;

4) Стілець;

5) Решітка під ноги;

с

6) Інструментальна тумбочка;

7) Гідроапаратура;

8) Електрошафа;

9) Стійка ЧПУ;

10) Приймальний стіл.

Інструментальна тумбочка 6 служить для зберігання вимірювального, слюсарно-монтажного інструмента. Також тут розміщується вимірювальний інструмент постійного використання, набір плоско-паралельних кінцевих мір, слюсарний інструмент, елементи токарних пристосувань.

Не піднімаючись зі стільця 4 оператор може керувати з розміщеного на верстаті 1 пульта 3 пристрою ЧПУ. Приймальний стіл 10 слугує для установки комплектної тари з готовими деталями. До електрошафи 8 є зручний доступ для здійснення технічного обслуговування. З робочого місця необхідно систематично прибирати стружку, а при закінчені обробки партії, готові деталі, зношені ріжучі і допоміжні інструменти, технічну документацію, програмо носії.

3 Основні відомості про обладнання та електрообладнання верстата 16а20ф3

Верстат 16А20Ф3 призначений для тонкої обробки деталей типу тіл обертання в напівавтоматичному замкнутому циклі. Верстат 16А20Ф3 оснащується системою ЧПУ вітчизняного виробництва, або, за бажанням замовника, верстат 16А20Ф3 може бути оснащений системами керування і електроприводом інших фірм. У якості двигунів головного руху використовуються асинхронні двигуни з частотним регулюванням. Програма переміщень інструменту, управління головним приводом і допоміжні команди вводяться в пам'ять системи керування з клавіатури пульта оператора, так само з касети зовнішньої пам'яті і можуть коригуватися з пульта оператора ПЧПУ з візуалізацією на панелі цифрової індикації. Верстат може випускатися в спеціальному та спеціалізованому виконанні. Область застосування верстата 16А20Ф3: малосерійне та серійне виробництво.

Основні переваги верстата 16А20Ф3:

- конструкція 6-ти позиційної револьверною головки забезпечує високу жорсткість ( фіксація головки на плоскі зубчасті колеса) і висока швидкодія;

- широкий діапазон нарізання різьб, включаючи багато західні;

- наявність оперативної системи управління дозволяє робітникові на робочому місці, під час обробки першої деталі за допомогою засобів ручного управління і використовуючи елементи автоматичного керування формувати керуючу програму, яка дозволяє вже наступну деталь обробляти в автоматичному циклі.

Загальні відомості електрообладнання

Електрообладнання верстата складається з наступних частин:

- Пристрій ЧПУ "2Р22"

- Електрошафи з релейною автоматикою і апаратурою управління приводами.

- Електрошафи з тиристорними перетворювачами для приводів подач з двигунами постійного струму.

- Електродвигунів змінного і постійного струмів, датчиків зворотного зв'язку і кінцевих вимикачів, розташованих на вузлах верстата.

За родом захисту від впливу навколишнього середовища електрообладнання верстата виконане в нормальному виконанні. З'єднання складових частин електрообладнання здійснюється за допомогою штепсельних розємів.

3.1 Технічні характеристики верстата 16а20ф3

Таблиця 1 - Технічні характеристики верстата 16А20Ф3

Назва параметрів	Дані
1 Найбільший діаметр виробу встановленого над станиною, мм;	500
2 Найбільший довжина обробляймого виробу, мм;	900
3 Найбільший діаметр обробляймого виробу встановленого над станиною, мм;	320
4 Найбільший діаметр обробляймого виробу встановленого над супортом, мм;	200
5 Кількість позицій інструментальної голівки;	8
6 Найбільша висота різця що встановлюється в різцетримач, мм;	25
7 Діаметр циліндричного отвору в шпинделі, мм;	55
8 Найбільший хід супортів, мм; по осі Х по осі Z	210 905
9 Максимальна швидкість швидких переміщень, мм/хв; поздовжніх поперечних	1500±6% 7500±6%
10 Границі частот обертання шпинделя, об/хв.	20 – 2500
11 Границі частот обертання шпинделя в трьох діапазонах, що перемикаються вручну, об/хв І ІІ ІІІ	20 – 285 60 – 890 175 – 2500
12 Найбільший крутний момент на шпинделі, Нм;	800

Продовження таблиці 1

Назва параметрів	Дані
13 Мінімальна швидкість робочої подачі, мм/хв; поздовжнього поперечного	10 5
14 Максимальна рекомендована швидкість робочої подачі, мм/хв, (мм/об); поздовжніх поперечних	2000 (2,8) 1000 (1,4)
15 Найбільше зусилля поздовжньої подачі, Н, (кг);	10000 (1000)
16 Рекомендовані граничні діаметри свердління, мм; в чугунці в сталі	28 25
17 Габаритні розміри верстата, без окремо встановленої шафи ПЧПУ, мм; довжина ширина висота	3700 2260 1700
18 Габаритні розміри верстата з окремо встановленою шафою ПЧПУ, мм; довжина ширина висота	3700 3000 2145
19 Маса верстата без окремо встановленої шафи ПЧПУ, кг;	4000
20 Маса верстата з окремо встановленою шафою ПЧПУ, кг.	4150
