9.4 Взаимодействие центрального и регионального процессоров

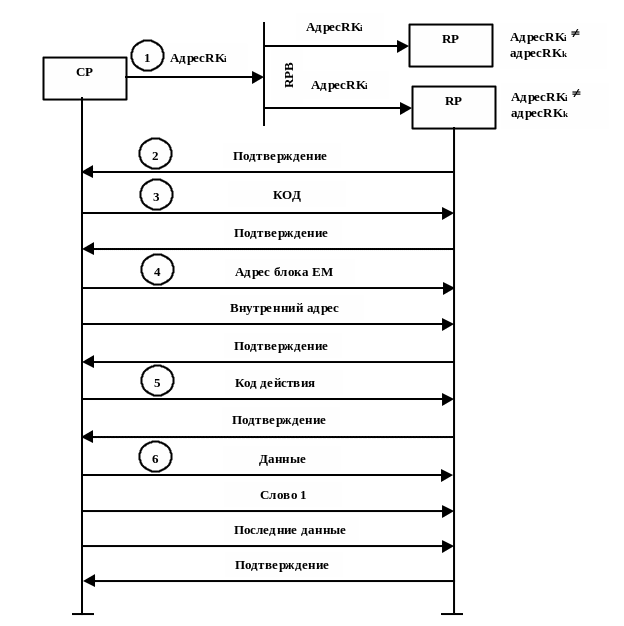

Последовательность передачи сообщения от центрального процессора к региональному показано на рисунке 8.

1) Адрес RP, который выдается со стороны CP, записывается в адресный регистр. Адрес выставляется на шину RPВ. Все RP сравнивают поступивший адрес с собственным. RP, в котором адреса совпали, переводится в активное состояние.

2) Если RP свободен, то он выдает сигнал «подтверждение».

3) СР выдает слово КОД, которое определяет принадлежность далее выдаваемого сообщения одному из модулей расширения регионального процессора (ЕМ) или к системе обслуживания RP. После этого RP передает сигнал «подтверждение» в СР.

4) СР выдает адрес модуля ЕМ, а затем внутренний адрес – адрес процессора DP, который выполняет действие. После этого RP передает сигнал «подтверждение» в СР.

5) СР выдает код действия в RP, который определяет характер действия.

6) Передача данных от СР. На каждое слово данных RP передает сигнал «подтверждение» в СР.

Суммарное количество передач от СР к RP определяется по формуле:

N=5+n, (9.1)

где n_max=11.

Рисунок 8 - Последовательность передачи сообщения от СР к RP

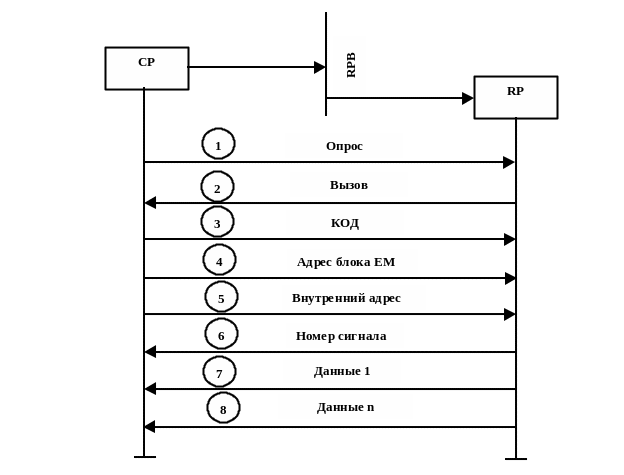

На рисунке 9 показана последовательность действий при обнаружении заявки от RP.

1) СР сканирует RP.

2) Если у RP возникает необходимость в передачи данных в СР, то RP заносит сообщение в свой выходной буфер, устанавливая его в состояние «вызов». При очередном опросе заявка будет обнаружена и начнется передача сообщений.

Суммарное количество передач от RP к СР определяется по формуле 9.1.

Рисунок 9 - Обнаружение заявки от RP

Лабораторная работа №2 Управляющая система атсэ ewsd

1 Цель работы: Изучение структуры управляющей системы АТСЭ EWSD

2 Литература:

2.1 Баркун М.А., Ходасевич О.В. Цифровые системы синхронной коммутации. - М.: ЭКО – ТРЕНДЗ, 2001, с. 117, 118.

2.2 Мейкшан В.И. и др. Цифровая система коммутации EWSD. Учебное пособие. – Новосибирск: СибГУТИ, 2003, с. 17…20.

2.3 Приложение

3 Подготовка к работе:

1. Повторить функциональную схему ЦСК, основные типы абонентских, сетевых и интерфейсов сети доступа.

3.2 Подготовить бланк отчета (см. п. 8).

3.3 Ответить на вопросы для допуска к работе:

1) С какой целью были разработаны протоколы V.5?

2. На какие две функционально независимые части позволяет разделить оборудования ЦСК наличие протоколов V.5?

3. Что такое интерфейс?

4. Какие типы интерфейсов ЦСК относятся к абонентским?

5. Какие типы интерфейсов ЦСК относятся к интерфейсам доступа?

6. Какие типы интерфейсов относятся к сетевым?

7. Какие четыре типа аппаратных средств входят в состав базовой структуры АТСЭ EWSD?

8. Какова пропускная способность современных версий системы EWSD?

9. Какие на сегодняшний момент разработаны платформы на основе базовой структуры EWSD?

10) По каким направлениям происходит дальнейшее развитие EWSD?

4 Основное оборудование:

Класс вт

5 Задание:

5.1 Изучить структуру и функции управляющей системы EWSD.

5.2 Изучить структуру координационного процессора СР 113.

6 Порядок выполнения работы:

НЕ ВЫПОЛНЯТЬ НИКАКИХ ДЕЙСТВИЙ, НЕ ПРЕДУСМОТРЕННЫХ ДАННЫМ ОПИСАНИЕМ!

6.1 Используя обучающую программу (папка Станции, EWSD), изучить:

• состав и функции процессоров;

• состав и назначение основных блоков координационного процессора СР 113.

6.2 Ответить на контрольные вопросы.

7 Контрольные вопросы:

1. Какой способ управления установлением соединения используется в управляющей системе EWSD?

2. Каким образом взаимодействуют управляющие устройства, находящиеся на разных уровнях системы управления?

3. Какие функции выполняет координационный процессор?

4. Какие функции выполняет процессор коммутационного поля?

5. Какие функции выполняет групповой процессор?

6. Какие функции выполняет процессор общеканальной системы сигнализации?

7. Какие основные блоки входят в состав координационного процессора СР 113?

8. Назначение основного процессора СР113?

9. Назначение процессора обработки вызова СР 113?

10. Назначение процессоров ввода/вывода СР 113?
