7. Конфигурация мультиплексорных узлов и составление спецификации оборудования

Для работы мультиплексора FlexGain A2500 Extra необходимы модули: шасси, модуль управления, модуль кросс-коммутационной матрицы, модуль питания и блок вентиляторов, а также набор агрегатных и компонентных интерфесов.

Таблица 4. Расчет количества модулей 63Е1 на завершающую фазу первого этапа

узел А	AB	AC	ABD	ACE	ACEF	CABD	CAB	кол-во потоков	кол-во карт
	52	3	11	22	12	2	27	129	3
узел В	AB	BAC	BD	BDFE	BDF	CABD	ABD
	52	27	11	7	8	2	11	118	2
узел С	CA	CAB	CABD	CE	CEF	ACE	ACEF
	3	27	2	0	18	22	12	84	2
узел D	DBA	DB	DABC	DFE	DF	BDF	BDFE
	11	11	2	18	0	8	7	57	1
узел Е	ECA	EFDB	EC	EFD	EF	CEF	ACEF
	22	7	0	18	17	18	12	94	2
узел F	FECA	FDB	FEC	FD	FE	DEF	BDFE
	12	8	18	0	17	0	7	62	1

Для узла А на завершающей фазе первого этапа необходим набор модулей состоящий из мультиплексора ввода/вывода MUX 10000, 3 карт 63Е1 и модуля оптического компонентного интерфейса STM-16 для каждого мультиплексора.

Для узлов B, С, Е на завершающей фазе первого этапа необходим набор модулей, состоящий из мультиплексора ввода/вывода MUX 10000, 2 карт 63Е1 и модуля оптического компонентного интерфейса STM-16 для каждого мультиплексора.

Для узлов D и F на завершающей фазе первого этапа необходим набор модулей, сотоящий из состоящий из мультиплексора ввода/вывода MUX 10000, 2 карт 63Е1 и модуля оптического компонентного интерфейса STM-16 для каждого мультиплексора. Схема организации сети по завершении 1 этапа представлена на рисунке 1.

Таблица 5. Расчет количества модулей 63Е1 на завершающую фазу второго этапа

узел А	AB	AC	ABD	ACE	ACEF	CABD	CAB	кол-во потоков	кол-во карт
	77	21	23	57	24	9	46	257	5
узел В	AB	BAC	BD	BDFE	BDF	CABD	ABD
	77	46	31	14	26	9	23	226	4
узел С	CA	CAB	CABD	CE	CEF	ACE	ACEF
	21	46	9	3	43	57	24	203	4
узел D	DBA	DB	DABC	DFE	DF	BDF	BDFE
	23	31	9	75	4	26	14	182	3
узел Е	ECA	EFDB	EC	EFD	EF	CEF	ACEF
	57	14	3	75	25	43	24	241	4
узел F	FECA	FDB	FEC	FD	FE	DEF	BDFE
	24	26	43	4	25	75	14	211	4

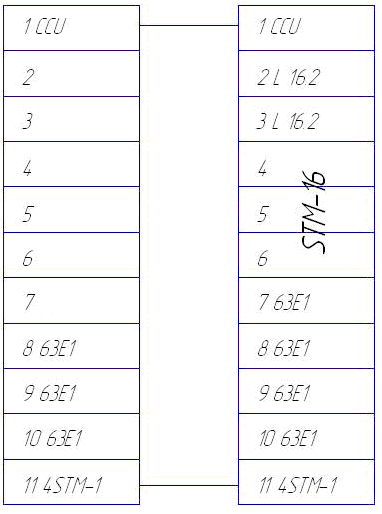

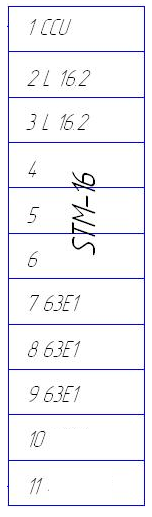

Для узла D на завершающей фазе второго этапа необходим набор модулей состоящий из мультиплексора ввода/вывода MUX 10000, 3 карт 63Е1 и модуля оптического компонентного интерфейса STM-16, второго шасси с первоначальным набором модулей, а также модуль 4STM-1 для совместной работы двух полок для каждого мультиплексора.

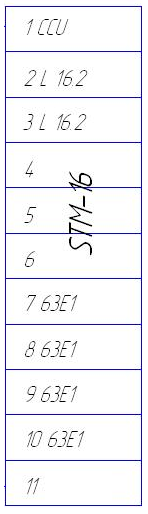

Для узлов B, C, E и F на завершающей фазе второго этапа необходим набор модулей состоящий из мультиплексора ввода/вывода MUX 10000, 4 карт 63Е1 и модуля оптического компонентного интерфейса STM-16, второго шасси с первоначальным набором модулей, а также модуль 4STM-1 для совместной работы двух полок для каждого мультиплексора.

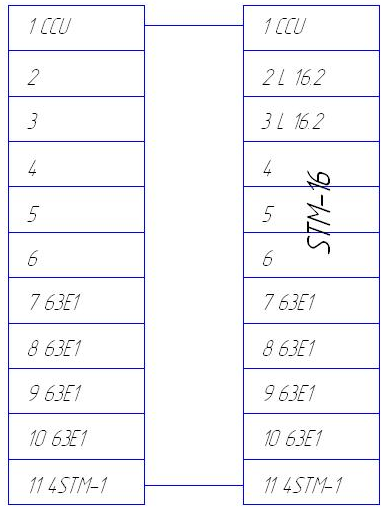

Для узла A на завершающей фазе второго этапа необходим набор модулей состоящий из мультиплексора ввода/вывода MUX 10000, 5 карт 63Е1 и модуля оптического компонентного интерфейса STM-16, второго шасси с первоначальным набором модулей, а также модуль 4STM-1 для совместной работы двух полок для каждого мультиплексора. Схема организации сети по завершении 2 этапа представлена на рисунке 2.

На схемах штриховыми линиями показаны каналы защиты с разделением ресурсов каналов типа MS SPRing. Схема защиты типа MS SPRing нашла широкое применение в технологии защиты синхронных по­токов систем SDH, построенных как на основе кольцевой, так и ячеистой архитектуры. Она отно­сится к защите первого типа (ТР), основанной на разделении ресурсов кольца SDH, и применяется как для двухволоконных (20В), так и четырехволоконных (40В) вариантов использования среды передачи.

Отличительной особенностью этой схемы защиты является то, что для передачи нормаль­ного трафика используются все волокна как в варианте 2ОВ, так и в варианте 4ОВ, однако только 50% емкости каждого ОВ отдано под нормальный трафик и 50% под трафик защиты так, если должен быть защищен весь рабочий трафик. В этом смысле MS SPRing является технологией раз­деления ресурсов каналов.

В этой схеме все доступная полоса пропускания системы SDH может быть разбита на ка­налы трех типов:

• рабочие каналы, передающие основной (нормальный) трафик, защищенный механизмом действия протокола MS SPRing APS;

• каналы защиты, которые могут нести дополнительный незащищенный трафик, сброс которого (с целью освобождения канала) осуществляется сигналом APS;

• каналы типа NUT, которые могут нести незащищенный трафик, заблокированный (и в этом смысле защищенный) от сброса, осуществляемого обычно сигналом APS.

Назначение каналов первых двух типов очевидно. Каналы же типа NUT могут быть ис­пользованы для передачи трафика виртуальных контейнеров верхнего уровня, связывающего, на­пример, сети доступа ATM или подсети SDH (использующих схему защиты SNCP) с сетями SDH (использующих схему защиты типа MS SPRing). Трафик каналов NUT по степени защищенности занимает промежуточное положение между трафиком рабочих каналов (высшая степень защиты) и трафиком каналов защиты (низшая степень защиты).

Рисунок 1. Схема организации сети по завершении 1 этапа.

ПК

Станция A Станция С Станция Е

Станция В Станция D Станция F

Рисунок 2. Схема организации сети по завершении 2 этапа.

ПК

Станция А Станция С Станция Е

Станция В Станция D Станция F
