28. Принцип действия и выбор уставок токовых отсечек.

Отсечка является разновидностью МТЗ, позволяющей обес­печить быстрое отключение КЗ. Токовые отсечки подразде­ляются на отсечки мгновенного действия и от­сечки с выдержкой времени.

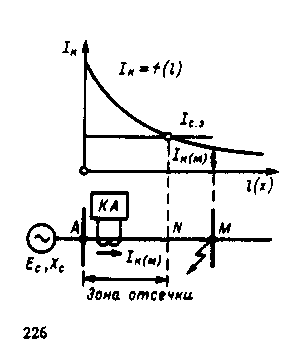

С елективность токовых отсечек достигается ограниче­нием их зоны действия так, чтобы отсечка не работала при КЗ за пределами этой зоны, на смежных участках сети, РЗ которых имеет выдержку времени, равную или большую, чем отсечка. Для этого ток срабатывания отсечки (I_c.з) должен быть больше максимального тока КЗ (I_{к mах}), проходящего че­рез нее при повреждении в конце участка (например, AM на рис. 5.1), за пределами которого она не должна работать: I_с.э >I_кM.

Действительно, ток КЗ в какой-либо точке рассматриваемо­го участка сети

I_к = E_c / (X_c + X_л.к) = E_c / (X_c + X_yl_л.к), (5.1)

где E_с - эквивалентная ЭДС генераторов энергосистемы; Х_с и X_л.к - сопротивление ЭЭС и участка ЛЭП (AM) до точки КЗ; Х_у - удельное сопротивление, Ом / км; l_л.к- длина участка до точки КЗ.

Зона действия мгновенной от­сечки по условиям селективности не должна выходить за пределы защищаемой ЛЭП. Зона действия отсечки, работающей с выдержкой времени, выходит за пределы за­щищаемой ЛЭП и по условию се­лективности должна отстраивать­ся от конца зоны РЗ смежного участка по току и по времени.

18. Селективность работы токовых направленных защит при двухстороннем питании.

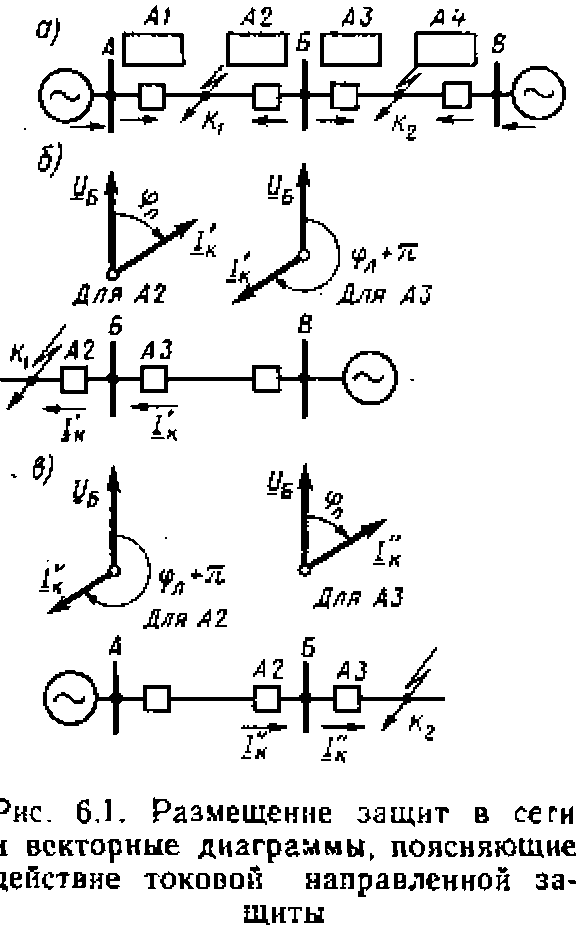

Д ля селективного действия в сетях с двусторонним питанием токовая защита дополняется измерительным органом направления мощности KW. Такая защита называется токовой направленной. Она, как и токовая, обычно выполняется трехступенчатой с относительной селективностью. Первая и вторая ступени токовой защиты сохраняют селективность в сетях с двусторонним питанием, поэтому они могут и не иметь органов направления мощности, В отличие от токовой защиты токовая направленная благодаря реле KW реагирует не только на абсолютное значение тока в защищаемом элементе, но и на его фазу относительно напряжения па шинах у места установки защиты, т. е. действует в зависимости от направления мощности при коротких замыканиях. Селективное действие защиты обеспечивается соответствующим включением органа направления мощности и выбором выдержки времени. Размещение защит А1—А4 показано на рис. а. Из рассмотрения векторных диаграмм напряжения и тока (рис. б, в) следует, что фаза тока в месте включения защит А2 и A3 относительно напряжения Uв на шинах подстанции Б при перемещении повреждения из точки К₁ в точку K₂ дискретно изменяется на угол . При построении векторных диаграмм за положительное направление мгновенного значения тока принято направление от шин в сторону линии (рис. а). Угол φ_л сдвига фаз тока I_к относительно напряжения считается положительным при отстающем токе и отрицательным при опережающем токе. Защиту А2 необходимо выполнить так, чтобы она действовала на отключение только при углах сдвига фаз между током и напряжением, соответствующих короткому замыканию в точке К₁, а защиту A3 – при повреждении в точке К₂. Из этого следует, что реле направления мощности при подведении к нему напряжения U_р = U_B и тока Iр =I'_к (рис б) и I_р=I''_к (рис. в) должно срабатывать при угле φ_Р между U_P и I_Р, равном φ_л, и не срабатывать при φ_Р=( φ_л+). При коротком замыкании в точке K₁ векторная диаграмма напряжения и тока у места установки защиты А4 такая же, как и у места установки защиты А2, в связи с чем приходит в действие и защита А4. Поэтому для селективного отключения линии АБ необходимо согласовать между собой параметры этих защит. Точно так же должны быть согласованы параметры защиты A1 и защиты A3. Благодаря органу направления мощности все защиты разбиваются на две группы (А2, А4 и А1, A3), не связанные между собой. В пределах каждой группы параметры выбирают, как для токовых защит.
