27. Назначение тн нами-10.

Трансформаторы напряжения (ТН) предназначены для понижения высокого напряжения до значения, равного 100 В, необходимого для питания измерительных приборов, цепей автоматики, сигнализации и защитных устройств.

Для питания защитных устройств применяются трехобмоточные трансформаторы с дополнительной вторичной обмоткой.

Применение трансформаторов напряжения позволяет использовать для измерения на высоком напряжении стандартные измерительные приборы, расширяя пределы измерения; обмотки реле, включаемых через ТН, также могут иметь стандартные исполнения.

Трансформатор напряжения изолирует измерительные приборы и реле от высокого напряжения, благодаря чему обеспечивается безопасность их обслуживания.

ТН применяются в наружных или внутренних электроустановках переменного тока напряжением 0,38 – 110 кВ и номинальной частотой 50 Гц от их работы зависит точность электрических измерений и учета электроэнергии, а также надежность действия релейной защиты и противоаварийной автоматики.

ТН с двумя вторичными обмотками предназначается не только для питания измерительных приборов и реле, но и для работы в устройстве сигнализации замыкания на землю в сети с изолированной нейтралью.

Трехобмоточные трансформаторы серии НАМИ предназначены для сетей с изолированной нейтралью.

НАМИ – трансформатор напряжения антирезонансный масляный с обмоткой для контроля изоляции;

Трансформаторы напряжения серии НАМИ предназначены для выработки сигнала измерительной информации для электрических приборов, цепей учета, защиты и сигнализации в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Трансформатор устойчив к токам короткого замыкания и дуговым разрядам на линии.

31. Токовая отсечка линии. Назначение и схема.

Отсечка является разновидностью МТЗ, позволяющей обеспечить быстрое отключение КЗ. Токовые отсечки подразделяются на отсечки мгновенного действия и отсечки с выдержкой времени.

Селективность токовых отсечек достигается ограничением их зоны действия так, чтобы отсечка не работала при КЗ за пределами этой зоны, на смежных участках сети, РЗ которых имеет выдержку времени, равную или большую, чем отсечка. Для этого ток срабатывания отсечки (Ic.з) должен быть больше максимального тока КЗ (Iк mах), проходящего через нее при повреждении в конце участка (например, AM на рис. 5.1), за пределами которого она не должна работать: Iс.э >IкM. Действительно, ток КЗ в какой-либо точке рассматриваемого участка сети Iк = Ec / (Xc + Xл.к) = Ec / (Xc + Xylл.к), (5.1) где Eс - эквивалентная ЭДС генераторов энергосистемы; Хс и Xл.к - сопротивление ЭЭС и участка ЛЭП (AM) до точки КЗ; Ху - удельное сопротивление, Ом / км; lл.к- длина участка до точки КЗ.

З она действия мгновенной отсечки по условиям селективности не должна выходить за пределы защищаемой ЛЭП. Зона действия отсечки, работающей с выдержкой времени, выходит за пределы защищаемой ЛЭП и по условию селективности _______должна отстраиваться от конца зоны РЗ смежного участка по току и по времени. Токовые отсечки применяются как в радиальной сети с односторонним питанием, так и в сети, имеющей двустороннее питание.

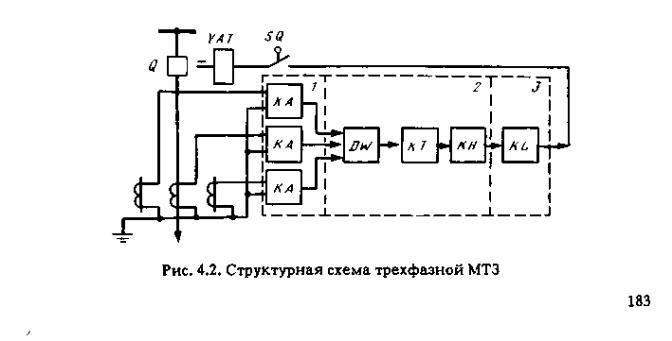

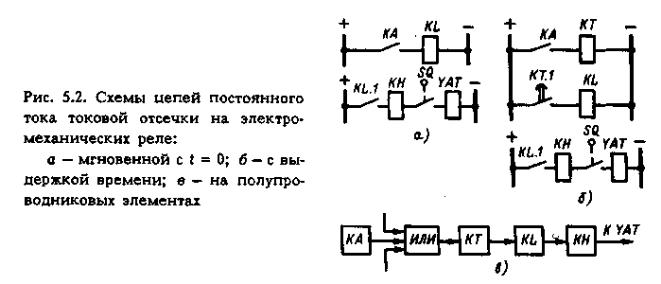

Схемы цепей постоянного тока отсечек изображены на рис. 5.2, а, б. Схемы отсечек, выполненные на электромеханических реле и на постоянном оперативном токе, аналогичны схемам МТЗ, приведенным на рис. 4.2 и 4.4.

1. Общие понятия о релейной защите. Назначение РЗ.

2. Проверка ТТ по кривым 10% погрешности ТТ.

3. Пояснить схему замещения ТТ. Маркировка ТТ.

4. Принцип действия МТЗ трансформаторов.

5. Какие типы защиты используются при защите силовых трансформаторов.

6. Защита от замыканий на землю в сетях с изолированной нейтралью.

7. ТТ нулевой последовательности.

8. Виды повреждений, какие причины приводят к повреждениям и ненормальным режимам работы электрических сетей.

9. Схемы соединений ТТ. Коэффициент схемы.

10. Направленная токовая защита линий.

11. Защита нулевой последовательности для сетей с изолированной нейтралью.

12. Продольная дифференциальная защита ЛЭП.

13. Назначение ТН. Схемы соединений ТН.

14. Каким образом проверяется возможность работы ТТ с допустимой погрешностью в схемах РЗ при ожидаемых значениях тока КЗ.

15. Как обеспечивается селективность МТЗ линий.

16. Источники оперативного тока.

17. Расчет уставок для МТЗ с блокировкой по напряжению.

18. Селективность работы токовых направленных защит при двухстороннем питании.

19. Назначение МТЗ выполненной по двухфазной трехлинейной схеме, при наличии токовой отсечки.

20. Принцип действия и выбор уставок МТЗ.

21. Перечислите основные требования, предъявляемые к релейной защите.

22. Расчет уставок МТЗ с пуском (блокировкой) от реле минимального напряжения, особенности по сравнению с простой МТЗ.

23. Классы точности ТТ. Что они означают.

24. Принцип действия и параметры срабатывания токовой направленной защиты.

25. Почему на коротких линиях не применяется токовая отсечка.

26. Принцип действия газового реле.

27. Назначение ТН НАМИ-10.

28. Принцип действия и выбор уставок токовых отсечек.

29. Преимущество реле РНТ по сравнению с РТ-40 в схеме дифференциальной защиты трансформаторов.

30. Неселективные отсечки. Отсечки с выдержкой времени.

31. Токовая отсечка линии. Назначение и схема.

32. Особенности устройства реле РНТ.

33. Каковы допустимые погрешности ТТ и что влияет на их величину.
