1. Общие понятия о релейной защите. Назначение релейной защиты. В электрической части энергосистем могут возникать повреждения и ненормальные режимы работы электрооборудования электростанций (ЭС) и подстанций (ПС) линий электропередачи (ЛЭП) и электроустановок потребителей электроэнергии.

Повреждения вызывают появление значительных аварийных токов и сопровождаются глубоким понижением напряжения на шинах ЭС и ПС. Ток повреждения выделяет большое количество теплоты, которое вызывает сильное разрушение в месте повреждения (точка К) и опасное нагревание проводов неповрежденных ЛЭП и оборудования, по которым этот ток проходит. Ненормальные режимы обычно приводят к отклонению напряжения, тока и частоты от допустимых значений. При понижении частоты и напряжения создается опасность нарушения нормальной работы потребителей и устойчивости ЭЭС, а повышение напряжения и тока угрожает повреждением оборудования и ЛЭП. Для уменьшения разрушений в месте повреждения и обеспечения нормальной работы неповрежденной части ЭЭС необходимо возможно быстрее выявлять и отделять место повреждения от неповрежденной части ЭЭС.

В связи с этим возникла необходимость в создании и применении автоматических устройств, защищающих ЭЭС и ее элементы от опасных последствий повреждений и ненормальных режимов. Релейная защита (РЗ) осуществляет непрерывный контроль за состоянием всех элементов ЭЭС и реагирует на возникновение повреждений и ненормальных режимов. При возникновении повреждений РЗ должна выявить поврежденный участок и отключить его от ЭЭС, воздействуя на специальные силовые выключатели Q, предназначенные для размыкания токов повреждения. Релейная зашита является основным видом электрической автоматики, без которой невозможна нормальная работа энергосистем. Она тесно связана с другими видами электрической автоматики, предназначенной для предотвращения развития аварийных нарушений и быстрого восстановления нормального режима работы ЭЭС и электроснабжения потребителей: автоматического повторного включения (АПВ), автоматического включения резервных источников питания (АВР), автоматической частотной разгрузки (АЧР) и др.

2. Проверка трансформаторов тока по кривым 10% погрешности ТТ. Этот метод является самым простым и им следует пользоваться как основным методом расчета требуемой точности работы ТТ класса Р:

а) рассчитывают значение максимального первичного тока КЗ I_{1 расч max}, при котором для рассматриваемой РЗ погрешность ε не должна превышать 10%;

б) вычисляют максимальную кратность найденного первичного тока I_{1 расч max} по формуле в) по заводской характеристике K₁₀ = f(Z) для данного типа ТТ и принятого коэффициента трансформации К_I определяют Z_н.доп для К_{расч тах}; г) определяют действительное сопротивление нагрузки Z_н с учетом сопротивления проводов и реле и проверяют выполнение условия Z_н ≤ Z_н.доп. Если окажется, что Z_н > Z_н.доп, то необходимо или увеличить коэффициент трансформации К_I ТТ, или выбрать ТТ, у которого при К_{расч тах} допускается большее значение Z_н.доп, или уменьшить Z_н (за счет увеличения сечения жил соединительного кабеля или сокращения его трассы), либо принять ТТ с вторичным номинальным током 1 А.

9. Схемы соединений трансформаторов тока. Коэффициент схемы.

П олная звезда. При нормальном режиме и трехфазном КЗ в реле I, II и III проходят токи фаз I_a = I_A/K_I; I_b =I_B/K_I; I_c = I_C/K_I, a в нулевом проводе – их геометрическая сумма:

=0, которая при симметричных режимах равна нулю. , сработали 1,2,3 реле.

При двухфазных КЗ (АВ) ток проходит только в двух поврежденных фазах и соответственно в реле, подключенных к ТТ поврежденных фаз, ток в неповрежденной фазе отсутствует: I_C = 0, Iоп=Ia+Ib=0. , сработали 1,2 реле.

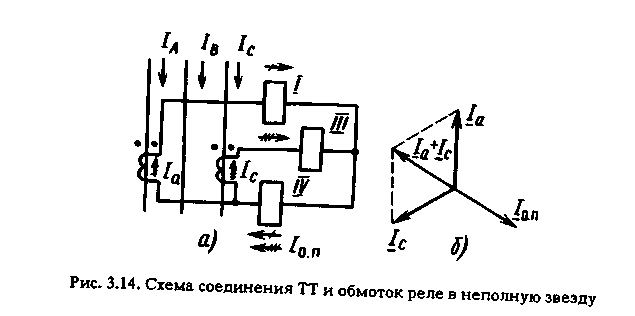

Н еполная звезда. Трансформаторы тока устанавливаются в двух фазах и соединяются так же, как и в схеме соединения в звезду. При 3-х фазном КЗ. В реле I и III проходят токи соответствующих фаз I_a = I_A/K_I; I_c = I_C/K_I, а в обратном (общем) проводе (реле IV) ток равен их геометрической сумме:

С учетом векторной диаграммы I_а + I_c = –I_b, т.е. I_о.п равен току фазы, отсутствующей во вторичной цепи. , сработали 1.2,3 реле. При АВ и ВС I_a = I_A/K_I, I_c =0, , , сработали 1,3 реле. При АС I_a = I_A/K_I; I_c = I_C/K_I, I_В=0, , сработали 1,2 реле.

В ключение ТТ на разность вторичных токов. Трансформаторы тока устанавливаются в двух фазах; их вторичные обмотки соединяются разноименными зажимами, к которым подключается обмотка реле. Из токораспределения видно, что ток в реле I_p равен геометрической разности токов двух фаз I_а и I_c, т.е. где I_a = I_A/K_I; I_c = I_C/K_I.

При трехфазном КЗ разность токов I_а – I_c в раз больше тока в фазе (I_а и I_c) и, следовательно,

При двухфазном КЗ АС : При двухфазных КЗ АВ или ВС в реле поступает ток только одной фазы I_а или I_c:

где I_ф = I_а или I_ф = I_c.

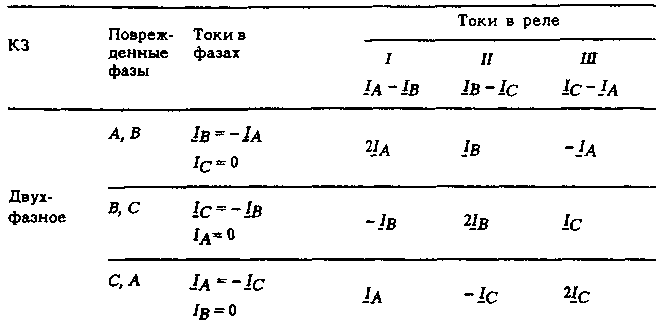

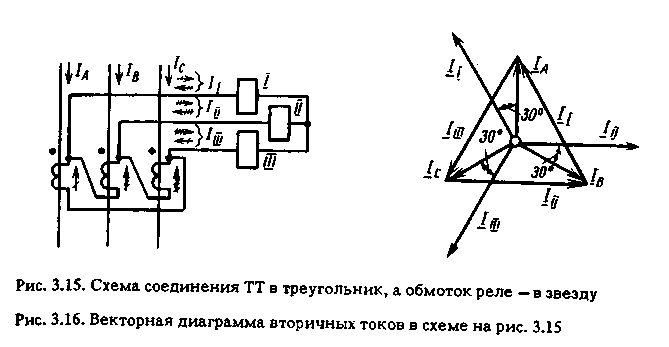

Т реугольник. Вторичные обмотки ТТ, соединенные последовательно разноименными выводами , образуют треугольник. Из токораспределения видно, что в каждом реле протекает ток, равный геометрической разности токов двух фаз:

При симметричной нагрузке и трехфазном КЗ в реле проходит ток, в раз больший тока фазы и сдвинутый относительно него по фазе на 30° :

С хема соединения ТТ в фильтр токов НП. Трансформаторы тока устанавливаются на трех фазах, одноименные зажимы вторичных обмоток соединяются параллельно, и к ним подключается обмотка реле КА. Ток в реле равен геометрической сумме вторичных токов трех фаз:I_p = I_a + I_b + I_c = 3I₀.

Рассматриваемая схема является фильтром токов НП. Ток в реле появляется только при одно- и двухфазных КЗ на землю. Поэтому схема применяется для РЗ от КЗ на землю.

Включение реле по этой схеме равносильно его включению в нулевой провод звезды.

21. Перечислите основные требования, предъявляемые к элементам релейной защиты. Защита от поврежде­ний должна удовлетворять четырем основным требованиям: действовать селективно, быстро, обладать необходимой чувствительностью к повреждениям и надежно выполнять свои функции. Селективностью, или избирательностью, РЗ называется ее способность отключать только поврежденный участок сети. Так, при КЗ в точке К1 (рис.1.11) РЗ должна отключать поврежденную ЛЭП выключателем Q2, ближайшим к месту повреждения. При таком действии РЗ электроснабжение всех потребителей, кроме питавшихся от поврежденной ЛЭП, сохраняется. В случае КЗ в точке K2 при селективном действии РЗ должна отключаться поврежденная ЛЭП W1, а ЛЭП W2 оставаться в работе. При этом все потребители сохраняют питание. Селективность РЗ является обязательным требованием, отступление от него попускается только для обеспечения быстродействия, когда неселективное отключение не влечет за собой опасных последствий. Быстрота действия. Отключение КЗ должно производиться с возможно большей быстротой для ограничения размеров разрушения в месте повреждения, обеспечения термической стойкости оборудования, кабельных и воздушных ЛЭП, повышения эффективности АПВ ЛЭП и сборных шин, уменьшения влияния снижения напряжения на работу потребителей и сохранения устойчивости параллельной работы генераторов электростанций. Допустимое время отключения КЗ по условию сохранения устойчивости зависит от длительности и глубины снижения напряжения, характеризуемой значением остаточного напряжения на шинах ЭС и узловых ПС, связывающих электростанции с ЭЭС. Чем меньше остаточное напряжение, тем вероятнее нарушение устойчивости и, следовательно, тем быстрее нужно отключать КЗ. Приведенное полное время отключения КЗ t_о.к складывается из времени действия РЗ t₃ и выключателя t_В разрывающего ток КЗ t_о.к=(t₃+t_В).

Чувствительность. РЗ должна обладать достаточной чувствительностью при возникновении КЗ в пределах зоны ее действия. Так, например, Р31 должна отключать повреждения на участке АВ (первом – основном), защищаемом Р31, и, кроме того, иметь достаточную чувствительность для действия при КЗ на следующем (втором – резервируемом) участке ВС, защищаемом Р32. Последняя функция Р31 называется дальним резервированием. Такое резервирование необходимо для отключения КЗ в том случае, если РЗ второго участка (Р32) или выключатель Q2 не подействуют из-за неисправности. Таким образом, РЗ, предназначенные для дальнего резервирования, должны быть чувствительны и к КЗ в конце следующего участка. Таким образом, чувствительность РЗ должна быть достаточной для надежного действия ее при КЗ в конце установленной для нее зоны в минимальном режиме энергосистемы и при замыканиях через переходное сопротивление R_П. Надежность. Требование надежности состоит в том, что РЗ должна безотказно работать при повреждении в пределах установленной для нее зоны и не должна работать неправильно, когда работа ее не предусматривается. Отказ в работе или неправильное действие РЗ приводят к дополнительному нарушению электропитания потребителей, а иногда к авариям системного значения. Например, при КЗ в точке К1 и отказе Р31 сработает Р33 в результате чего дополнительно отключатся подстанции II и III, а при неправильной работе Р34 в нормальном режиме отключится ЛЭП W4, и потребители подстанций I-IV потеряют питание. Надежность устройств РЗ обеспечивается простотой их схем, уменьшением в них количества элементов, реле, контактных соединений, простотой и надежностью применяемых конструкций и схем, реле, полупроводниковых элементов, качеством изготовления вспомогательной аппаратуры и монтажных материалов,

8. Виды повреждений, какие причины приводят к повреждениям и ненормальным режимам работы электрических сетей. Большинство повреждений в ЭЭС приводит к коротким замыканиям (КЗ) фаз между собой или на землю. В обмотках электрических машин и трансформаторов могут также возникать КЗ между витками одной фазы. Основными причинами повреждений являются: 1) нарушения изоляции токоведущих частей, вызванные ее старением, перенапряжениями, механическими повреждениями; 2) повреждения проводов и опор ЛЭП, вызванные их неудовлетворительным состоянием, гололедом, ураганным ветром, "пляской проводов" и другими причинами; 3) ошибки персонала при операциях (отключение разъединителей под нагрузкой или включение их на ошибочно оставленное заземление и др.)

К ненормальным относятся режимы, связанные с отклонениями от допустимых значений величин тока, напряжения и частоты, опасные для оборудования или устойчивой работы энергосистемы. Виды: 1) Перегрузка оборудования, вызванная сверхтоком, т.е. увеличением тока сверх номинального значения; 2) Качания в системах возникают при выходе из синхронизма работающих параллельно генераторов; 3) Повышение напряжения сверх допустимого значения может возникнуть на гидрогенераторах, а также на турбогенераторах большой мощности, работающих по схеме блока, при внезапном отключении их от сети; 4) Асинхронный режим. К ненормальным режимам относится также работа синхронного генератора без возбуждения [например, при отключении автомата гашения поля (АГП)]. При работе в асинхронном режиме увеличивается частота вращения генератора и возникает пульсация тока статора.
