1.2.4. Панели инструментов

Панели инструментов Rational Rose обеспечивают быстрый доступ к наиболее распространенным командам. Стандартная панель видна всегда, ее кнопки соответствуют командам, которые могут использоваться для работы с различными диаграммами.

Специфичные пиктограммы стандартной панели перечислены в таблице 1.2.

Таблица 1.2

Пиктограмма	Наименование	Назначение
	Selects or deselects an item	Предоставляет возможность выделять объект
	Browse Class Diagram	Находит и открывает диаграмму классов
	Browse Interaction Diagram	Находит и открывает диаграмму последовательности или диаграмму кооперации
	Browse Component Diagram	Находит и открывает диаграмму компонентов
	Browse State Machine Diagram	Находит и открывает диаграмму деятельности или состояний
	Browse Deployment Diagram	Находит и открывает диаграмму размещения
	Browse Parent	Находит и открывает родительскую диаграмму
	Browse Previous Diagram	Находит и открывает предыдущую диаграмму

Пиктограммы, расположенные в правой части панели инструментов (при ее настройке по умолчанию), отвечают за масштабирование диаграммы. Другие пиктограммы панели (такие как создание нового файла модели, его сохранение, печать диаграммы и проч.) присутствуют в любом развитом пакете для ОС Windows. Их назначение интуитивно понятно.

Среда Rational Rose, предоставляет возможность изменения и настройки панели инструментов. Для этого следует выбрать пункт меню Tools > Options (Инструменты > Параметры), затем вкладку Toolbars (Панели инструментов).

Показать или скрыть стандартную панель инструментов можно следующим образом. Выберите пункт Tools > Options (Инструменты > Параметры). Выберите вкладку Toolbars (Панели инструментов). Установите или сбросьте флажок Show Standard Toolbar (Показать стандартную панель инструментов).

Контекстная панель диаграммы изменяет свое содержимое в зависимости от типа диаграммы UML. Описание контекстных панелей дается по мере рассмотрения диаграмм соответствующего типа. Если нужно показать или скрыть контекстную панель инструментов диаграммы выберите пункт Tools > Options (Инструменты > Параметры). Выберите вкладку Toolbars (Панели инструментов).Установите или сбросьте флажок Show Diagram Toolbar (Показать панель инструментов диаграммы).

Для увеличения размера кнопок панели инструментов щелкните правой кнопкой мыши на требуемой панели. Во всплывающем меню выберите пункт Use Large Buttons (Использовать большие кнопки).

Для настройки панели инструментов щелкните правой кнопкой мыши на требуемой панели. Выберите пункт Customize (Настроить). Чтобы добавить или удалить кнопки, выберите соответствующую кнопку и затем щелкните мы­шью на кнопке Add (Добавить) или Remove (Удалить).

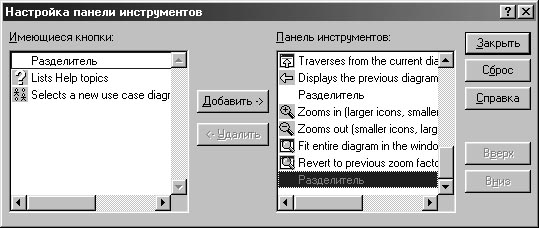

Внешний вид окна настоек панели инструментов приведен на рисунке 1.4.

Рисунок 1.4. Внешний вид окна настроек панели инструментов.
