Вопрос 18

Тавровое сечение встречаются в практике часто, как в отдельных железобетонных элементах - балках, так и в составе конструкций - в монолитных ребристых и сборных панельных перекрытиях.

Тавровое сечение образуется из полки и ребра. В сравнении с прямоугольным экономичнее по расходу бетона элементы таврового сечения (несущая способность железобетонного элемента не зависит от площади сечения бетона растянутой зоны). Поэтому при одинаковой несущей способности расходуется меньше бетона за счет сокращения бетона растянутой зоны.

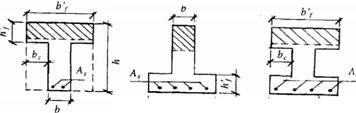

Рис. 11. Виды тавровых сечений.

Элементы таврового, двутаврового и коробчатого сечений. Изгибаемые элементы таврового сечения с полкой в сжатой зоне весьма широко распространены.

В тавровом сечении различают полку шириной bf и толщиной hf и ребро шириной b и высотой h.

Увеличение сжатой зоны бетона в виде полки тавра позволяет эффективно использовать ее сопротивление сжатию при одновременном уменьшении растянутой зоны, непосредственно не участвующей в восприятии растягивающих усилий. При этом ребро таврового сечения служит главным образом для расположения в нем растянутой арматуры и ее связи со сжатой зоной, а также для сопротивления скалывающим усилиям.

Вопрос19

Вопрос 20.

Классификация:

-сборные

-монолитные

-сборномонолитные

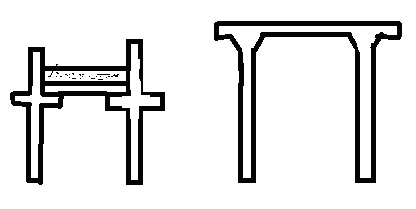

Виды: балочные, безбалочные

Виды: многопустотные, ребристые

Расчетным сечением ребристой плиты явл. тавровое, границы сжатой зоны в полке. Бетоны С16/20;С20/25, рабочая арматура S400-500 Конструктивная арматура S240-500(проволока),монтажная S250

Расчётное сеч. многопустотной плиты - тавр, без предварительного напряжения по первой группе пред-ых состояний. Поперечная ар-ра класса S240-S500 размещается на приопорных участках длиной 0,25L.

В пустотных плитах для попереч. армирования применяют короткие конструктивные каркасы из стали S500.

Для всех плит должен быть выполнен расчет монтажных петель выполненных из ар-ры S240. Кол-во рабочих стержней принимается на 1 больше, чем кол-во пустот.

Вопрос 21.

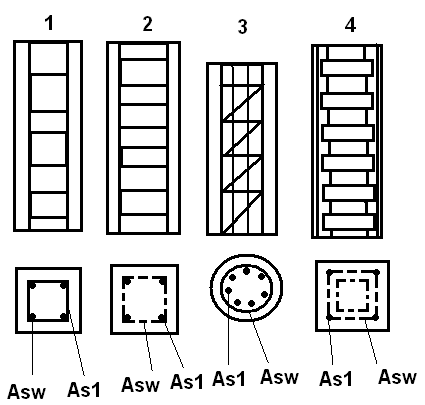

1.С вязанным каркасом;

2. Со сварным каркасом;

3. Со сперально или сварными кольцами;

4. С жёсткой арматурой;

Требуемая площадь рабочей арматуры:

В колонне вся продольная арматура сжата, она воспринимает сжатие наряду с бетоном. Поперечная арматура обеспечивает устойчивость арматурных стержней, предотвращает их выпучивание.

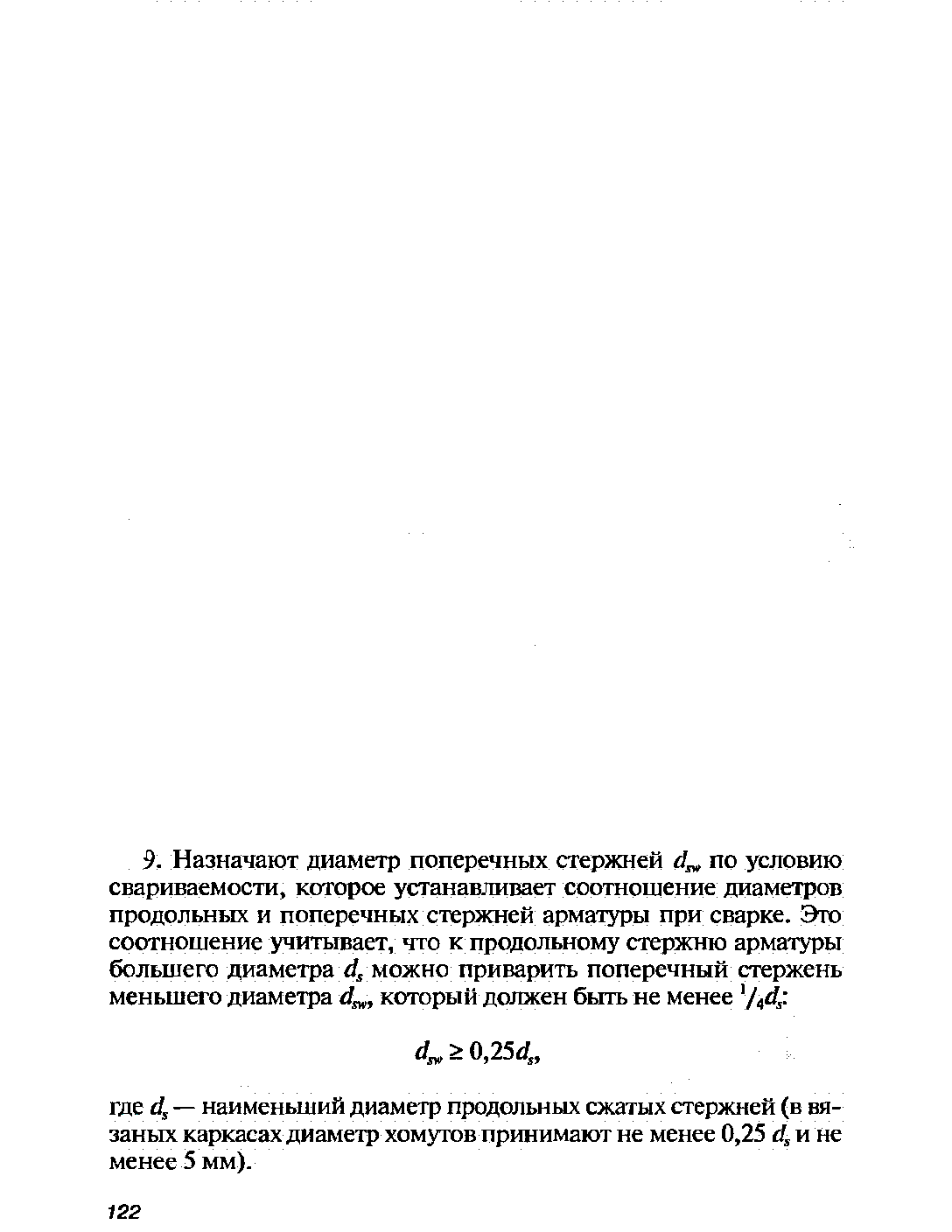

Диаметр поперечной арматуры принимают = 0,25 диаметра продольной арматуры

Колонны, с гибкой арматурой, широко применяемые, армируют пространственными сварными каркасами, состоящими из продольных рабочих стержней и поперечных хомутов. Рабочие стержни располагают у внешних граней сечения, при этом должен быть обеспечен необходимый защитный слой. Хомуты фиксируют проектное положение арматуры, а при работе элемента под нагрузкой препятствуют выпучиванию продольных сжатых стержней и откалыванию защитного слоя бетона.
