Вопрос 69

Пролёт здания l₁=6м, шаг колонн l₂ =6м. Определить нагрузку от перекрытия на колонну среднего ряда трёхпролётного здания, если нагрузка от 1 м² перекрытия G_sd=5000Н/м²;

3-этажа; размер колонны 400х400; Н_этажа=3,3 метра.

1) Находим грузовую площадь на колонну среднего ряда:

А_гр= l₁* l₂=6*6=36 м²;

2) Определяем нагрузку от перекрытия и покрытия:

N_sd= g_sd*А_гр*(n-1)=5000*36*(3-1)=360кН;

3) Определяем нагрузку от собственного веса конструкции:

N_sd=b*h*H_эт.*n*γ* γ_f=53,46кН;

4) Полная расчётная нагрузка на колонну:

N _sd= N_{sd.колонны}+ N_{sd, конструкции}=360+53,46=413,46кН

Вопрос 70

Определение нагрузку на 1м.п. плиты перекрытия.

Расчётная нагрузка на 1м² плиты перекрытия g_sd =6000H/м²; ширина b= 1,5м; длина l =6 метров. Определить нагрузку на 1 м.п.

g_sd = b*l= 1,5*6000=9000 H/м²

Вопрос 71

Определение нагрузку на 1м.п. ригеля от перекрытия.

Расчётная нагрузка на 1м² плиты перекрытия g_sd =6000H/м²; пролёт ригеля b= 6м; шаг а= 5 метров. Определить нагрузку на 1 м.п. ригеля от перекрытия

g_sd = b*а= 5*6000=30000 H/м²

Вопрос 72-73

Решение:

1.

Вопрос 74-75.

1.М_мах=q*L²/8

2.Q_max=q*L/2

3. (по норм. напр.)

4. (по кос. напр.)

Проверяем условия ,если же все выполняется значит прокатный профиль удовлетворяет условию, если нет, тогда выбираем другой двутар, производим решение занаво.

Вопрос 76-77

Определение несущ. способности сжатого эл-та связи

из двутавра и швеллера

Выписываем харак-ти данного

швеллера из табл.(t,A,N).

РЕШЕНИЕ:

Вопрос 78.

Определить площадь сечения одной монтаж.

петли для сборной ж/б многопустотной плиты перекрытия

1.

При подъеме плиты вес ее может быть

передан на 3 петли.

2.Усилее на 1 петлю

N( =P/3

3.Определяем площадь 1 петли

По сортаменту принимаем петлю с

определённой площадью.

Вопрос 80.

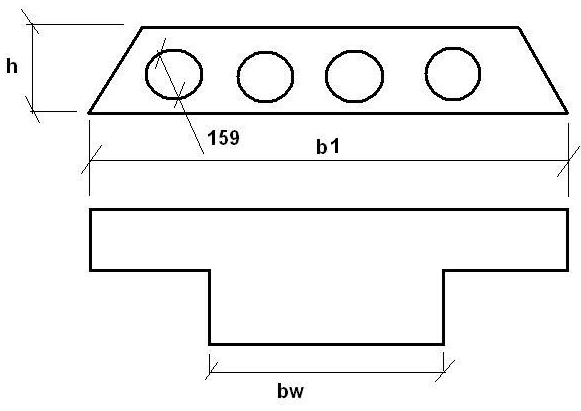

Изобразите эквивалентное и расчётное сечение сборной ж/б

м ногопустотной плиты перекрытия

1.b1-конструктивная ширина плиты=b-2*5

2.bf-шир.верхней полки

плиты=b1-2*15

3.Замен. круглые пустоты на

квадрат.равные площади со

стороной квадрата:

h₁=0.9d=0.9*159=143мм

4.Опред.кол-во пустот в плите:

n=b₁/185(шаг пустот159+26(ребро))

5.Толщ.полок сечения:

h_f^,=

6.Приведенная суммарная

толщина ребра:

B_w=b_f –(h-h1)

Вопрос 81.

Ж/б балка с сечением 200*400мм выполнена из тяжелого бетона С¹⁶/₂₀. Заармированна 2 стержня Ø20 S500, длина балки 5970мм, класс по условиям эксплуатации XC1, действует равномерно распределенная нагрузка. Требуется из констуктивных требований принять шаг и Ø хомутов. Законструировать и вычертить сварной каркас.

Решение. 1) Диаметр поперечных стержней каркаса d_w= d_раб= ˟ 20=5мм

2) При h_балки=400мм≤450мм шаг попер. стержней на приопор. участках длиной 0,25 ˟l=1492,5мм. Шаг приопорных стержней принимаем S₁= = = 200мм

S₁=200мм≤150мм

S₁=150мм

В середине пролёта S₂= h = ˟ 400 = 300мм

S₂=300мм≤500мм

S₂=300мм

3) Вычерчиваем сварной каркас
