Вопрос 60

Косой изгиб - + ≤ f_m,d

Прямой изгиб – σ_m,i,d= ≤ f_m,d

M_i,d – расчетный изгибающий момент относительно соответствующей оси

W_i,d - расчетный момент сопротивления поперечного сечения элемента относительно соответствующей оси

Если прямоугольное сечение – W_х= ; W_у=

Если квадратное сечение - W_х=W_у=

Если круглое сечение - W_х=W_у=0,1d³

На изгиб работают балки(прямой), обрешетки(косой) и т.д.

Вопрос 62

Выбор рациональной глубины заложения (отметки подошвы) фундамента зависит от назначения и конструктивных особенностей здания и сооружения, величины и характера действующих на фундамент нагрузок, геологических и гидрогеологических условий площадки строительства, глубины заложения фундаментов примыкающих зданий и сооружений, а также оборудования, глубины сезонного промерзания и оттаивания грунтов.

Глубина заложения фундамента в грунтах, не подверженных набуханию, может быть принята от глубины промерзания.

Глубина заложения фундаментов внутренних стен и колонн отапливаемых зданий независимо от вида грунта принимают без учета глубины промерзания при условии, что в период строительства грунты основания будут защищены от увлажнения и промерзания.

Минимальную глубину заложения фундаментов во всех грунтах, кроме скальных, рекомендуется принимать не менее 0,5 м, считая от наружной планировочной отметки.

Вопрос 63.

Расчетное сопротивление грунта:

R=(γc1*γc2)/K*[Mγ*K_z*b*γ+M_q*d₁*γ_II^\+(M_q-1)*d_b*γ^/_II+M_c*C_n]

(K=1,если прочностные характеристики угол внутрн.трения и Сn-удельное сцепление грунта, определенны испытанями;

К=1,1,если харак-ки приняты по табл.

К_z=1,при ширирне фун-та меньше 10м

b-ширина фун-та

γ_II^/-усредненный удельный вес грунта=16-20кН/м³

d₁-глубина заложения фун-та=2,9-0,8=2,1м

d_В-глубина заложения подвала=2,4-0,8=1,6м

согласно СНБ5.01.01.-99-глубина опред-ся d₁=h_s+h_ef*γ_cf/γ_II

h_s-толщина слоя грунта выше подошвы фун-та со стороны подвала

h_ef-толщ.конс-ции пола подвала

γ_сf- расч. Знач.удель-го веса конст-ции пола подвала

Вопрос 64

1) Определение несущей способности сваи стойки:

Ф =γ_i*R*F

γ_i- коэффициент условия работы = 1;

R – расчётное сопротивление грунта под нижним концом сваи;

F – площадь сечения сваи;

2) Определение несущей способности висячей сваи:

Ф=γ_i(γ_R*R*F+uΣ γ_fi*t_i*l_i)

γ_i; γ_R – коэффициенты условия работы грунта под нижним концом и по боковой поверхности = (0,5 … 1,2)

u – периметр поперечного сечения сваи;

t_i – расчётное сопротивление сдвигу боковой поверхности сваи по i слою грунта

l_i – толщина i слоя грунта

Конструирование сваи

Вопрос №65

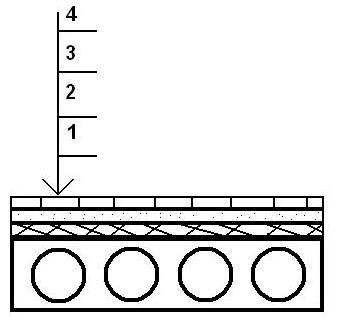

Соберите нагрузку на 1 м² многопустотной железобетонной плиты перекрытия жилого дома согласно здания.

Вид нагрузки	Нормативное значение
Постоянная нагрузка 1. паркет (0,02*8) 2. мастика (0,002*10) 3. утеплитель (0,04*16) 4. ж/б плита (0,12*25)	0,16 0,02 0,64 3
Итого (gsk):	3,82
Переменная нагрузка	1,5
Итого переменная gsk:	1,5
Полная нагрузка	5,32

- Первое основное сочетание:

Σg_skj*γ_Gj+Σg_ski*ψ_Qi*γ_Qi=3,82*1,35+1,5*0,7*1,5=6,7 kH/м²

- Второе основное сочетание:

Σεg_skj*γ_Gj+Σg_ski*γ_Qi=0,85*3,82*1,35+1,5*1,5=6,6 kH/м²

Вопрос №67-68

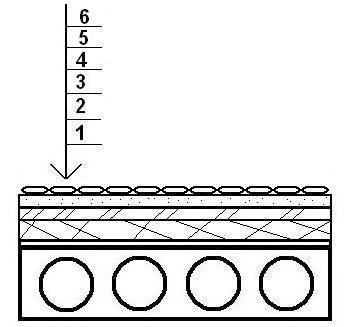

Соберите нагрузку на 1 м² многопустотной железобетонной плиты покрытия жилого дома согласно здания.

1) Защитный слой из гравия (δ=20мм; ρ=700 г/м³)

2) 4-ёх слойный рубероидный ковёр (δ=20мм; ρ=500 г/м³)

3) асфальтобетонная стяжка (δ=25мм; ρ=2100 г/м³)

4) утеплитель-пенобетон (δ=15мм; ρ=400 г/м³)

5) пароизоляция (δ=5мм; ρ=500 г/м³)

6) ж/б плита (δ=120мм; ρ=2500 г/м³)

Вид нагрузки	Нормативное значение
Постоянная нагрузка 1. защитный слой из гравия (0,02*7) 2. рубероидный ковёр (0,02*5) 3. стяжка (0,25*21) 4. утеплитель (0,15*4) 5. пароизоляция (0,005*5) 6. ж/б плита (0,12*25)	0,14 0,1 5,25 0,6 0,025 0,25
Итого (gsk):	6,37
Переменная нагрузка (снеговая, от района):	0,8
Итого переменная gsk:	0,8
Полная нагрузка	7,17

- Первое основное сочетание:

Σg_skj*γ_Gj+Σg_ski*ψ_Qi*γ_Qi=9,44 kH/м²

- Второе основное сочетание:

Σεg_skj*γ_Gj+Σg_ski*γ_Qi=9,45 kH/м²
