Вопрос 44

Проверка прочности прямоугольных сечений с одиночным армированием

1)Определяем расчётное сопротивление сжатию бетона :

f_cd=f_ck/y_c(Мпа)

2)f_yd– подбираем по таблице( расчетное сопротивление арматуры)

3)определяем расстояние с – расстояние от наружной грани до центра тяжести

c= а +0.5 диаметра

4) определяем рабочую высоту балки

в=h-c

5) находим эффективную высоту сжатой зоны бетона

ξ = f_yd*A_s1/α*f_cd*b

A_s1- подбираем по таблице

6) ξ≤ξ_lim*d

7) находим несущую способностьж/б балки

М_rd=α* f_cd*b*ξ(d-ξ/2)

8)М_sd≤М_rd

Подбор продольной арматуры ж/б элемента прямоуг сечения

1)Определяем расчётное сопротивление сжатию бетона :

f_cd=f_ck/y_c(Мпа)

2)f_yd– подбираем по таблице( расчетное сопротивление арматуры)

3)3)определяем расстояние с – расстояние от наружной грани до центра тяжести

c= а +0.5 диаметра

4)определяем рабочую высоту балки

в=h-c

5) находим значение армирования

α_m= M_sd/α*f_cd*b*d²

6)интерполируем

7)A_s1=M_sd/η*f_yd*d

Вопрос 49.

1.С вязанным каркасом;

2. Со сварным каркасом;

3. Со сперально или сварными кольцами;

4. С жёсткой арматурой;

V_sd≤N_sd

N _sd=

Требуемая площадь рабочей арматуры:

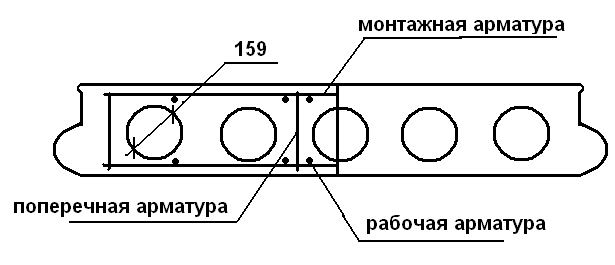

Вопрос 50

1) Находим область деформирования:

ε=h_f/d

2) Находим коэффициент армирования:

α_m=M_sd/α*f_cd*b_eff*d²; →η

3) Находим площадь требуемой арматуры:

A_s1= M_sd/η*f_yd*d

Вопрос 51.

1.Определить предварительные размеры подошвы фундамента

N_sk=Nsd/γ_f

2.Находим сторону фундамента:

В=

3.Вносим поправку на ширину подошвы и глубину заложения фунд.

При d<2м; b₀=? И d₀=?

R=R₀*[1+K₁*(b-b₀)/b₀]*(dфунд.+d₀)/2*d₀

4.Опр.оконч.размеры подошвы фундамента с учетом поправки:

В=

Принимаем ширину фундамента в=?

Вопрос 52.

1.Определяем нормативную нагрузку действующую на фундамент

N_sk=Nsd/ γ_f

2.Ориентировочно находим размеры фундамента

А=в*1

3.Подбираем фундаментную подушку.

Вопрос 53

Расчет элемента не армированных каменных элементов при сжатии необходимо проводить по формуле N< N_ф

N_ф =mg*φ*R*A *γ_с

N_ф – расчетная продольная сила

γ_с-коэф.условия работы=1 А-площадь сечения

R – зависит от марки кирпича и раствора

φ – коэффециент продольного изгиба φ->λ_i=L₀/i_min для квадрата,

λ_h=L₀/h прямоугольник

h – меньший размер поперечного сечения элемент

L₀ – расчетная длина элемента

L ₀= μ _*L

μ =1,25-1,5

Mg – коэф. учитывающий влияние прогиба при длительно действующей нагрузки

Mg=1 h>30см

Если h<30см mg=1-Ng/N

Проверяем условие N< N_ф
