Вопрос 33.

2 группы предельных состояний:

1 группа. На потерю несущей способности (на прочность, устойчивость, выносливость)

=N/A_n<R_y*ɣ_c/ɣ_n

A_n=A-A_осл (площадь нетто, без учета ослаблений и трещин) ɣ_c-коэффициент условий работы

ɣ_n-коэф. надежности, зависящий от класса здания:

• 1класс ответственности ɣ_n=1 (пром зд)

• 2 класс - ɣ_n=0,95 (жилые зд)

• 3 класс - ɣ_n=0,9 (теплицы, склады)

R_y-расчетное сопротивление стали; R_y= R_yn/ɣ_f

• R_yn-нормативное сопротивление стали

• ɣ_f-коэф надежности по материалу (1,025;1,05)

N-нагрузка

2 группа. Суть расчета по 2 гр предельных состояний заключается в исключении чрезмерных деформаций (прогиба, перемещений, углов поворота)

f≤[f_max]f_max-предельно допустимый прогиб

f=E-модуль упругости стали=2*10⁵МПа

Вопрос 34.

=N/A_n≤R_y*ɣ_c/ɣ_n

A_n=A-A_осл (площадь нетто, без учета ослаблений и трещин) ɣ_c-коэффициент условий работы

ɣ_n-коэф. надежности, зависящий от класса здания:

• 1класс ответственности ɣ_n=1 (пром зд)

• 2 класс - ɣ_n=0,95 (жилые зд)

• 3 класс - ɣ_n=0,9 (теплицы, склады)

R_y-расчетное сопротивление стали; R_y= R_yn/ɣ_f

• R_yn-нормативное сопротивление стали

• ɣ_f-коэф надежности по материалу (1,025;1,05)

N-нагрузка

Область применения: нижний пояс фермы, затяжка, раскос.

Вопрос 35.

=N/φA_n≤R_y*ɣ_c/ɣ_n

A_n=A-A_осл (площадь нетто, без учета ослаблений и трещин) ɣ_c-коэффициент условий работы

ɣ_n-коэф. надежности, зависящий от класса здания:

• 1класс ответственности ɣ_n=1 (пром зд)

• 2 класс - ɣ_n=0,95 (жилые зд)

• 3 класс - ɣ_n=0,9 (теплицы, склады)

R_y-расчетное сопротивление стали; R_y= R_yn/ɣ_f

• R_yn-нормативное сопротивление стали

• ɣ_f-коэф надежности по материалу (1,025;1,05)

N-нагрузка

φ – коэф продольного изгиба, зависит от гибкости

λ=l_расч/i_min

i_min-минимальный радиус инерции

i_x=√I_x/A

i_y=√I_y/A

l_расч=μ*l (1=при шарнирах с двух сторон;0,7=низ жестко верх шарнинр;2=низ жестко верх свободно;0,5=снизу и сверху жестко)

Область применения: колонны, стойки ферм, верхний пояс фермы.

Вопрос 36

По нормальным напряжениям:

M_max=(q*l²)/8

W_x=(M_max*γ_n)/(R_y*γ_c)

M_max=(W_x*R_y*γ_c)/γ_n

σ= M_max/W_x<=(R_y*γ_c)/γ_n

По касательным напряжениям:

τ=(Q*S_x)/(I_x*t)<=(R_c*γ_с)/γ _n

I_x-табл

S_x-табл

R_c=0.85R_y

Q=(q*l)/2

Вопрос 37.

Сварка - основный тип соединения в металлических конструкциях.

Конструктивные требования:

Для уменьшения концентрации напряжений необходимо:

-избегать пересечений швов и скоплений в одном месте

-принимать число и размеры швов минимально необходимыми

-предпочитай угловым швам стыковые

-избегать резких геометрических концентраторов напряжений (острых и прямых входящих углов, надрезов, щелей, резких изменений сечений и т. п.);

-переходы от одной толщины(ширины) устраивать плавными

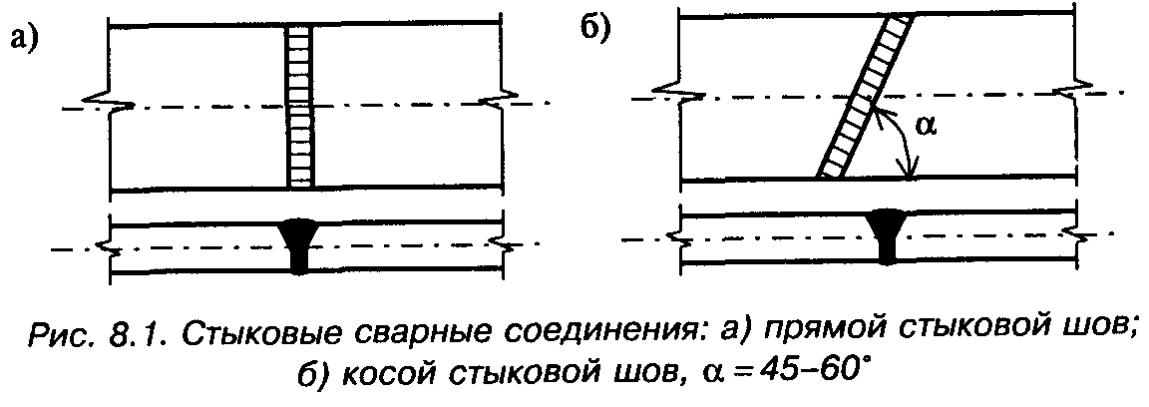

Стыковые:

внахлестку:

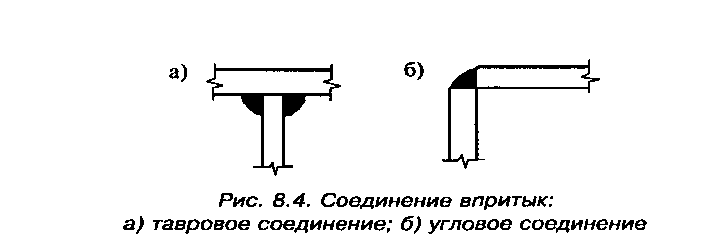

Впритык:

Расчёт сварных стыковых соединений:

G_wy=N\t*l_w R_wy*ϒ_c

t-наименьшая толщина стыковых эл-ов

l_w-расчетная длина сварного шва;l_w=l-2t

R_wy-расчетное сопротивление сварного шва;R_wy=0,85R_y

Расчёт угловых швов:

1.сечение по металлу шва:G_wf=N\k_f*β_f*l_w R_wf*ϒ_wf* ϒ_c

2.Металлу границ сплавления:G_wz=N\β_z*k_f*l_w R_wz* ϒ_wz* ϒ_c

N-усилие в шве

l_w-расчётная длина сварного шва;l_w=l-10мм

β_f,β_z-коэфициентыпринимаемые при сварке эл-в из сталей с R_yдо 530Мпа;β_f=0,7,β_z=1

ϒ_wf,ϒ_wz=1

k_f-катетшва,зависит от толщиы свариваемых эл-в

R_wf,R_wz-расчётное сопротивление углового шва по металлушва и по металлу границ сплавления.
