Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ АЭРОКОСМИЧЕСКОГО ПРИБОРОСТРОЕНИЯ»

КАФЕДРА №51

ОЦЕНКА

ПРЕПОДАВАТЕЛЬ

доц., к.т.н.

Шахомиров.А.В.

должность, уч. степень, звание

подпись, дата

инициалы, фамилия

Курсовой проект

На тему: ”Проектирование автоматизированных систем обработки информации и управления”

по курсу: «Проектирование АСОИУ »

РАБОТУ ВЫПОЛНИЛИ

СТУДЕНТ ГР.

5811

Павлов Н.А

подпись, дата

инициалы, фамилия

Санкт-Петербург

2012

Содержание

1.Постановка задачи……………………………………………………………………………..3

2. Разработка системы с помощью BPwin и ERwin средств………………………………3-14

2.1.BPwin……….…………………………………………………………………...………....3-7

2.2.Erwin………………………………………………………………………………………7-14

3.Разработка при помощи Rational Rose………………………………………………...…14-20

4.Вывод………………………………………………………………………………………….21

1.Постановка задачи

В данной работе выбор предметной области пал на предприятие, которое производит реализацию комиксов в России. Деятельность компании основывается на том, что она производит закупку зарубежных комиксов, переводит, печатает и продает их на территории России. Для успешного функционирования предприятия нужна очень мощная информационная система с базой данных. Куда будут заноситься, и храниться данные о заказчиках, клиентах, а так же покупаемой и продаваемой продукции.

2. Разработка системы с помощью bPwin и eRwin средств:

2.1. Начинаем разрабатывать модель в bPwin

Первая диаграмма, которую следует построить IDEFO.

IDEF0 - методология функционального моделирования и графическая нотация, предназначенная для формализации и описания бизнес-процессов. Отличительной особенностью IDEF0 является её акцент на соподчинённость объектов. В IDEF0 рассматриваются логические отношения между работами.

Любые схемы, реализуемые в BPwin должны придерживаться одного стандарта, а именно:

Слева стрелки – это вход, который требует выполнение некоторой процесса

Стрелка сверху – выполняет функцию управленческого процесса

Стрелка снизу – Исполнительный механизм нечто, что используется для выполнения процесса

Стрелка справа – выход нечто, что является результатом выполнение процесса

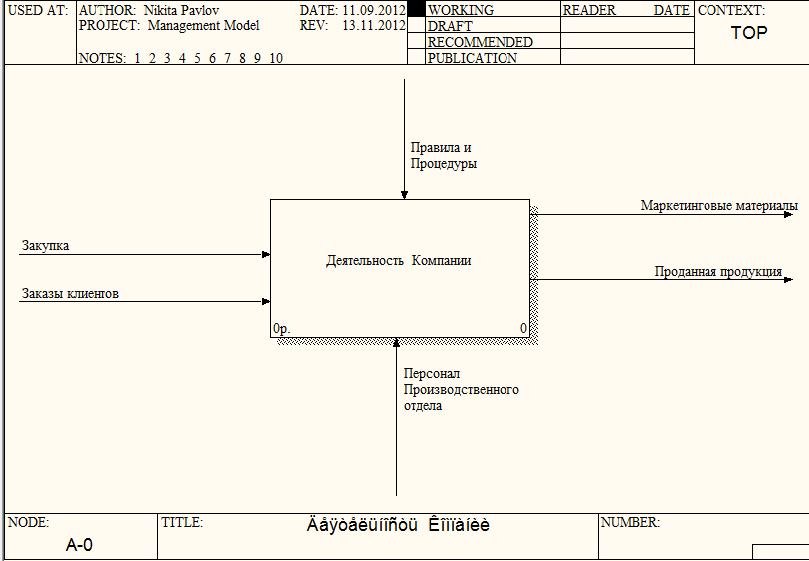

Это самая главная диаграмма нашей системы дальнейшая работа сводиться к декомпозиции данной модели.

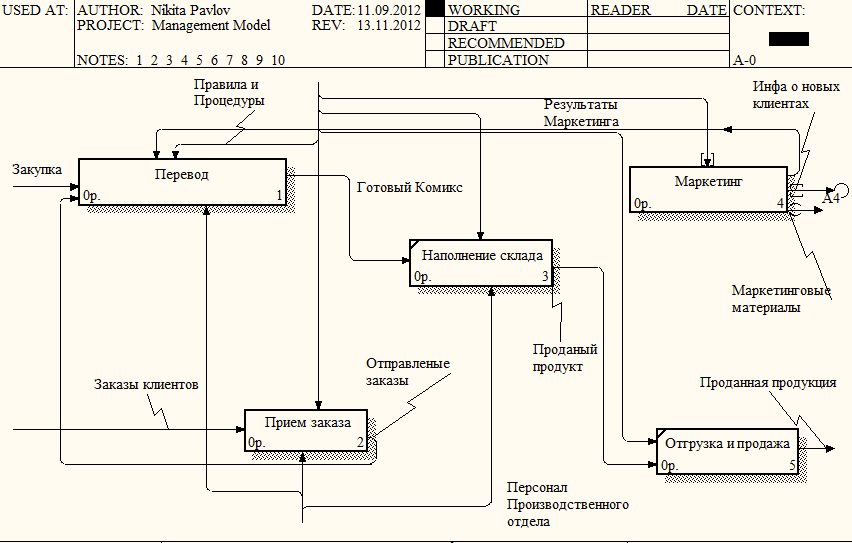

Производим декомпозицию Деятельность Компании

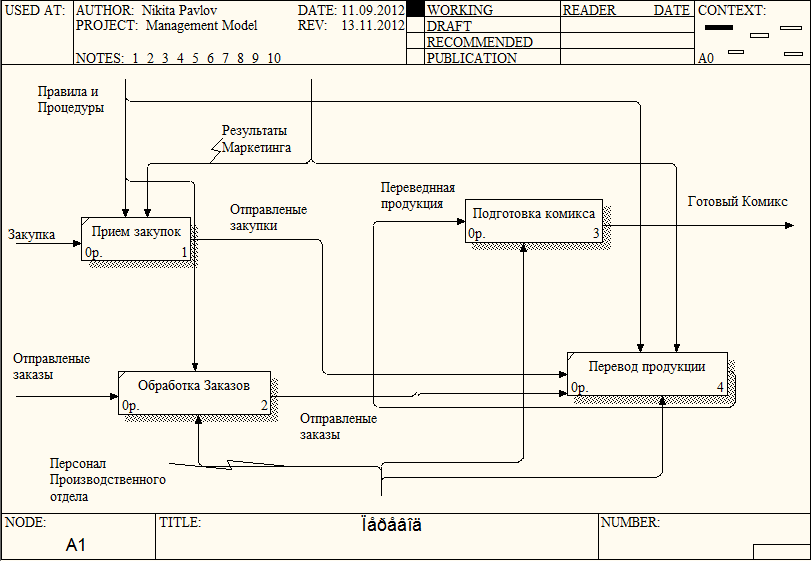

Делаем декомпозицию работы Перевод

Так же BPwin позволяет нам сделать Диаграмму Узлов, что помогает наглядно посмотреть иерархию работ

Следующая диаграмма в нашем списке это IDEF3

IDEF3 - методология моделирования и стандарт документирования процессов, происходящих в системе. Метод документирования технологических процессов предоставляет собой механизм документирования и сбора информации о процессах. IDEF3 показывает причинно-следственные связи между ситуациями и событиями в понятной эксперту форме, используя структурный метод выражения знаний о том, как функционирует система, процесс или предприятий

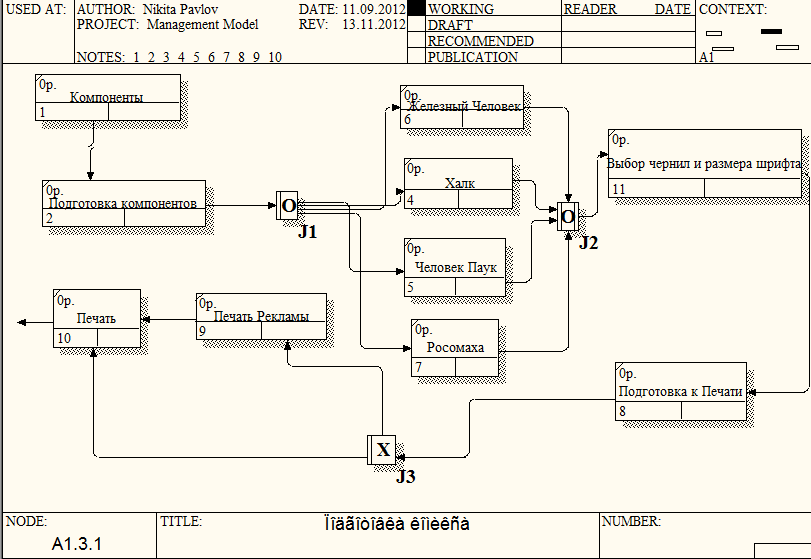

Делаем декомпозицию работы Подготовка комикса

И заключительная диаграмма в продукте BPwin это DFD

DFD — диаграммы потоков данных. Так называется методология графического структурного анализа, описывающая внешние по отношению к системе источники и адресаты данных, логические функции, потоки данных и хранилища данных, к которым осуществляется доступ.

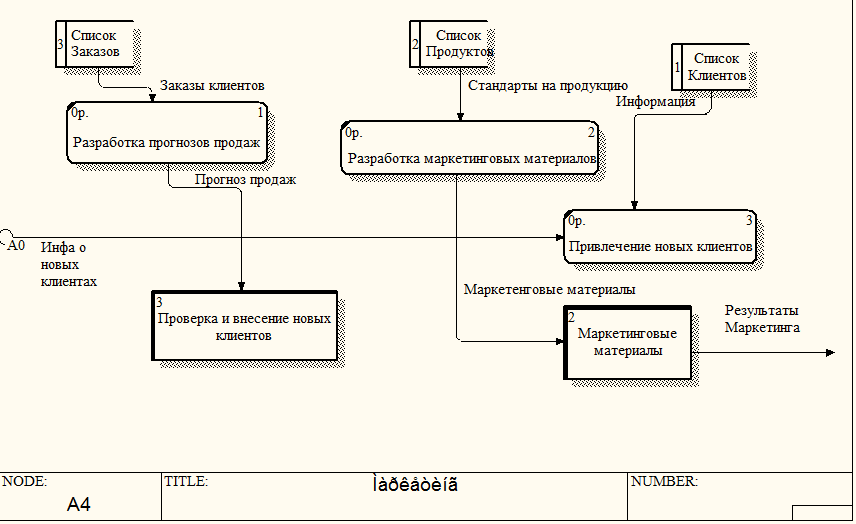

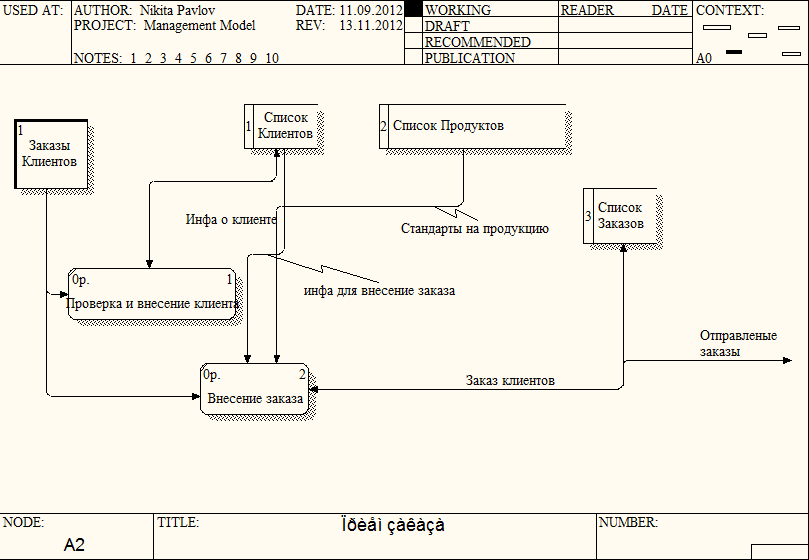

Декомпозируем Прием Заказа и Маркетинг
