1. Схема выпрямления с выводом от средней точки трансформатора.

Рис. 2 - Схема двуполупериодного выпрямителя с выводом от средней точки и графики, поясняющие принцип ее работы

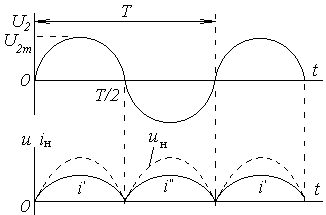

Пунктиром показано напряжение на входе второго диода. Как видно из графиков, во время первого полупериода первый диод открыт и на нагрузке создается падение напряжения. Во время второго полупериода первый диод закрывается, поскольку оказывается включенным в обратном направлении, а второй, наоборот, открывается и на нагрузке снова выделяется положительная полуволна. На схеме плюсиками и минусами обозначено действие полуволн переменного тока. Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры:

U_ср = 0.9U_вх U_вх = 1.11U_ср I_ср = 0.9U_вх/R_н I₂ = 0.78I_ср p = 0.67

Достоинства: удвоенные значения U_ср и I_ср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение.

2. Мостовая схема

Рис. 3 - Мостовая схема выпрямления

Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов.

46.Техника полупроводниковых приборов стала самостоятельной областью электроники. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах.

На всем протяжении развития радиотехники широко применялись кристаллические детекторы, представляющие собой полупроводниковые выпрямители для токов высокой частоты. Для выпрямления постоянного тока электрической сети в ХХ веке использовались купроксные (на основе окислов меди) и селеновые полупроводниковые выпрямители. Однако они непригодны для высоких частот и уступают по параметрам современным полупроподниковым приборам на основе кремния.

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства: Малый вес и малые размеры. Отсутствие затраты энергии на накал. Большой срок службы (до десятков тысяч часов).Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях.

Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками: Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс. Свойства приборов сильно зависят от температуры. Работа полупроводниковых приборов резко ухудшается под действием радиоактивного излучения.

Транзисторы могут работать почти во всех устройствах, в которых применяются вакуумные лампы. В настоящее время транзисторы успешно применяются в усилителях, приёмниках, передатчиках, генераторах, измерительных приборах, импульсных схемах и во многих других устройствах.

Сначала надо познакомиться с механизмом проводимости в полупроводниках. А для этого нужно понять природу связей удерживающих атомы полупроводникового кристалла друг возле друга. Для примера рассмотрим кристалл кремния

В полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью. Проводимость при этих условиях называют собственной проводимостью полупроводников. Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов.. Таким образом, число свободных электронов составляет примерно одну десятимиллиардную часть от общего числа атомов.

Существенная особенность полупроводников состоит в том, что в них при наличии примесей наряду с собственной проводимостью возникает дополнительная — примесная проводимость. Изменяя концентрацию примеси, можно значительно изменять число носителей заряда того или иного знака. Благодаря этому можно создавать полупроводники с преимущественной концентрацией либо отрицательно, либо положительно заряженных носителей. Эта особенность полупроводников открывает широкие возможности для практического применения.

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Большинство выпрямителей создаёт не постоянные, а пульсирующие однонаправленные напряжение и ток, для сглаживания пульсаций которых применяют фильтры.

Устройство, выполняющее обратную функцию — преобразование постоянных напряжения и тока в переменные напряжение и ток — называется инвертором.

Из-за принципа обратимости электрических машин выпрямитель и инвертор являются двумя разновидностями одной и той же электрической машины (справедливо только для инвертора на базе электрической машины). Существуют однофазные и трехфазные, управляемые и неуправляемые выпрямители.

Для выпрямления однофазного переменного напряжения применяют три схемы: однополупериодная; двухполупериодная мостовая; двухполупериодная трансформаторная (с выводом средней точки).

Однополупериодная схема - в которой ток проходит через вентиль только в течение одного полупериода переменного напряжения источника.

О днополупериодный выпрямитель (четвертьмост)

Простейшая схема однополупериодного выпрямителя состоит только из одного выпрямляющего ток элемента (диода). На выходе — пульсирующий постоянный ток. На промышленных частотах (50—60 Гц) не имеет широкого применения, так как для питания аппаратуры требуются сглаживающие фильтры с большими величинами емкости и индуктивности, что приводит к увеличению габаритно-весовых характеристик выпрямителя. Однако схема однополупериодного выпрямления нашла очень широкое распространение в импульсных блоках питания с частотой переменного напряжения свыше 10 КГц, широко применяющихся в современной бытовой и промышленной аппаратуре. Объясняется это тем, что при более высоких частотах пульсаций выпрямленного напряжения, для получения требуемых характеристик (заданного или допустимого коэффициента пульсаций), необходимы сглаживающие элементы с меньшими значениями емкости (индуктивности). Вес и размеры источников питания уменьшаются с повышением частоты входного переменного напряжения.

Однополупериодный выпрямитель или четвертьмост является простейшим выпрямителем и включает в себя один вентиль (диод или тиристор).

Допущения: нагрузка чисто-активная, вентиль — идеальный электрический ключ.

Напряжение со вторичной обмотки трансформатора проходит через вентиль на нагрузку только в положительные полупериоды переменного напряжения. В отрицательные полупериоды вентиль закрыт, всё падение напряжения происходит на вентиле, а напряжение на нагрузке Uн равно нулю.

Эта величина вдвое меньше, чем в полномостовом.

Недостатки: Большая величина пульсаций. Сильная нагрузка на вентиль. Низкий коэффициент использования габаритной мощности трансформатора (около 0,45)

Преимущества: Экономия на количестве вентилей.

47.Полупроводники́ — материалы, которые по своей удельной проводимости занимают промежуточное место между проводниками и диэлектриками и отличаются от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством этих материалов является увеличение электрической проводимости с ростом температуры.

Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.). Почти все неорганические вещества окружающего нас мира — полупроводники. Самым распространённым в природе полупроводником является кремний, составляющий почти 30 % земной коры.

Техника полупроводниковых приборов стала самостоятельной областью электроники. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах.

На всем протяжении развития радиотехники широко применялись кристаллические детекторы, представляющие собой полупроводниковые выпрямители для токов высокой частоты. Для выпрямления постоянного тока электрической сети в ХХ веке использовались купроксные (на основе окислов меди) и селеновые полупроводниковые выпрямители. Однако они непригодны для высоких частот и уступают по параметрам современным полупроподниковым приборам на основе кремния.

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства: Малый вес и малые размеры. Отсутствие затраты энергии на накал. Большой срок службы (до десятков тысяч часов).Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях.

Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками: Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс. Свойства приборов сильно зависят от температуры. Работа полупроводниковых приборов резко ухудшается под действием радиоактивного излучения.

Транзисторы могут работать почти во всех устройствах, в которых применяются вакуумные лампы. В настоящее время транзисторы успешно применяются в усилителях, приёмниках, передатчиках, генераторах, измерительных приборах, импульсных схемах и во многих других устройствах.

Сначала надо познакомиться с механизмом проводимости в полупроводниках. А для этого нужно понять природу связей удерживающих атомы полупроводникового кристалла друг возле друга. Для примера рассмотрим кристалл кремния

В полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью. Проводимость при этих условиях называют собственной проводимостью полупроводников. Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов.. Таким образом, число свободных электронов составляет примерно одну десятимиллиардную часть от общего числа атомов.

Существенная особенность полупроводников состоит в том, что в них при наличии примесей наряду с собственной проводимостью возникает дополнительная — примесная проводимость. Изменяя концентрацию примеси, можно значительно изменять число носителей заряда того или иного знака. Благодаря этому можно создавать полупроводники с преимущественной концентрацией либо отрицательно, либо положительно заряженных носителей. Эта особенность полупроводников открывает широкие возможности для практического применения.

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Большинство выпрямителей создаёт не постоянные, а пульсирующие однонаправленные напряжение и ток, для сглаживания пульсаций которых применяют фильтры.

Устройство, выполняющее обратную функцию — преобразование постоянных напряжения и тока в переменные напряжение и ток — называется инвертором.

Из-за принципа обратимости электрических машин выпрямитель и инвертор являются двумя разновидностями одной и той же электрической машины (справедливо только для инвертора на базе электрической машины). Существуют однофазные и трехфазные, управляемые и неуправляемые выпрямители.

Для выпрямления однофазного переменного напряжения применяют три схемы: однополупериодная; двухполупериодная мостовая; двухполупериодная трансформаторная (с выводом средней точки).

Двухполупериодные схемы - в которых ток проходит через вентильную группу в течение двух полупериодов переменного напряжения источника.

Д вухполупериодная схема с выводом средней точки вторичной обмотки трансформатора

Это фактически сочетание двух однополупериодных выпрямителей, включенных на нагрузочный резистор Rн в различные фазы.

Соотношения параметров в данной схеме такие же, как и в мостовой схеме.

Преимущества двухполупериодных выпрямителей по сравнению с однополупериодным:

Среднее значение выпрямленных тока и напряжения в 2 раза больше, а пульсации меньше.

Но двухполупериодные выпрямители имеют более сложную конструкцию и стоимость.

Сравнение двухполупериодных схем:

Мостовая схема конструктивно проще, ее габариты, масса и стоимость ниже, чем трансформаторной схемы.

Максимальное обратное напряжение на закрытых диодах в мостовой схеме в 2 раза меньше (на каждый из двух диодов приходится половина напряжения).

Но в мостовой схеме необходимо в 2 раза больше диодов.

При выпрямлении токов I >Iпрmax для одного диода параллельно включают однотипные диоды с добавочными сопротивлениями:

Величины токов определяются их сопротивлениями в прямом направлении. Но сопротивления диодов в прямых направлениях Rдпр даже для однотипных диодов различны. Для выравнивания токов диодов последовательно включают добавочные сопротивления. Причем Rд в 5…10 раз больше Rдпр.

При выпрямлении напряжения, превышающего максимально допустимое для диода Uобр.max, используют последовательное соединение диодов, шунтированных резисторами.

При этом обратное напряжение на диодах распределяется в соответствии с их обратными сопротивлениями Rд.обр. Для выравнивания обратных напряжений параллельно диодам включают шунтирующие резисторы Rш, величина которых равна: Rш=(0,1…0,2) Rд.обр.

Соответственно, выбор величины переменного напряжения вторичной обмотки трансформатора, должен строиться исходя из максимальной допустимой величины подаваемого напряжения, а ёмкость сглаживающего конденсатора — должна быть достаточно большой, чтобы напряжение под нагрузкой не снизилось меньше минимально допустимого. На практике также учитывается неизбежное падение напряжения под нагрузкой — на сопротивлении проводов, обмотке трансформатора, диодах выпрямительного моста, а также возможное отклонение от номинального величины питающего трансформатор напряжения электрической сети.

48.Полупроводники́ — материалы, которые по своей удельной проводимости занимают промежуточное место между проводниками и диэлектриками и отличаются от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством этих материалов является увеличение электрической проводимости с ростом температуры.

Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.). Почти все неорганические вещества окружающего нас мира — полупроводники. Самым распространённым в природе полупроводником является кремний, составляющий почти 30 % земной коры.

Техника полупроводниковых приборов стала самостоятельной областью электроники. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах.

На всем протяжении развития радиотехники широко применялись кристаллические детекторы, представляющие собой полупроводниковые выпрямители для токов высокой частоты. Для выпрямления постоянного тока электрической сети в ХХ веке использовались купроксные (на основе окислов меди) и селеновые полупроводниковые выпрямители. Однако они непригодны для высоких частот и уступают по параметрам современным полупроподниковым приборам на основе кремния.

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства: Малый вес и малые размеры. Отсутствие затраты энергии на накал. Большой срок службы (до десятков тысяч часов).Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях.

Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками: Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс. Свойства приборов сильно зависят от температуры. Работа полупроводниковых приборов резко ухудшается под действием радиоактивного излучения.

Транзисторы могут работать почти во всех устройствах, в которых применяются вакуумные лампы. В настоящее время транзисторы успешно применяются в усилителях, приёмниках, передатчиках, генераторах, измерительных приборах, импульсных схемах и во многих других устройствах.

Сначала надо познакомиться с механизмом проводимости в полупроводниках. А для этого нужно понять природу связей удерживающих атомы полупроводникового кристалла друг возле друга. Для примера рассмотрим кристалл кремния

В полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью. Проводимость при этих условиях называют собственной проводимостью полупроводников. Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов.. Таким образом, число свободных электронов составляет примерно одну десятимиллиардную часть от общего числа атомов.

Существенная особенность полупроводников состоит в том, что в них при наличии примесей наряду с собственной проводимостью возникает дополнительная — примесная проводимость. Изменяя концентрацию примеси, можно значительно изменять число носителей заряда того или иного знака. Благодаря этому можно создавать полупроводники с преимущественной концентрацией либо отрицательно, либо положительно заряженных носителей. Эта особенность полупроводников открывает широкие возможности для практического применения.

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Большинство выпрямителей создаёт не постоянные, а пульсирующие однонаправленные напряжение и ток, для сглаживания пульсаций которых применяют фильтры.

В большинстве практических случаев выпрямители средней и большой мощности применяются не только для выпрямления переменного тока в постоянный, но должны позволять плавно регулировать среднее значение выпрямленного напряжения Ufj. Это обусловливается необходимостью стабилизации напряжения на нагрузке при изменении напряжения питающей сети или тока нагрузки, а также для регулирования напряжения для управления частотой вращения двигателей постоянного тока, при зарядке аккумуляторных батарей и т.п.

При использовании в выпрямителях неуправляемых вентилей среднее значение выпрямленного напряжения и пропорционально напряжению U2 ф. Регулирование величины и^ в этом случае сводится к изменению напряжения U2 на вторичной стороне трансформатора с помощью отпаек, что не всегда удобно и сложно. Более широкое применение для регулирования напряжения на нагрузке получил способ, основанный на управлении во времени моментом отпирания вентилей выпрямителя за интервал проводимости. Он базируется на использовании в схеме выпрямителя управляемых вентилей— тиристоров, в связи с чем такой выпрямитель называют управляемым.

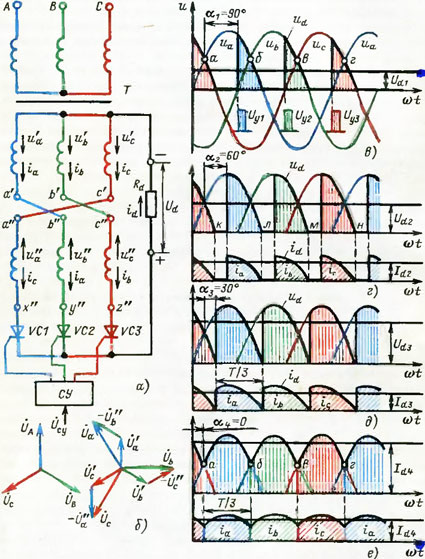

Трехфазная нулевая схема с тиристорами изображена на рис. 2,з. Рассмотрим принцип действия такого выпрямителя для случая, когда вторичные обмотки трансформатора соединены в зигзаг. Для работы схемы на тиристоры подаются управляющие импульсы с некоторым смещением во времени (с задержкой на угол управления а) по отношению к моменту естественного отпирания диодов в неуправляемом выпрямителе который соответствует точкам пересечения синусоид фазных напряжений иа, иь и ис Пусть, например, управляющие импульсы на тиристоры VC1, VC2, VC3 подаются в моменты, соответствующие середине положительных полуволн фазных напряжений (при этом угол а = = 60°). В этом случае на нагрузке возникают импульсы выпрямленного напряжения ud в форме четверти синусоиды

Рис. 2 Трехфазный управляемый выпрямитель с нулевой точкой: а — схема включения элементов; б — векторная диаграмма напряжений обмоток трансформатора; в — в — временные диаграммы токов и напряжений

Изменение фазы (смещение) управляющих импульсов в сторону увеличения или уменьшения угла управления а вызывает соответствующее уменьшение (рис. 24,в) или увеличение (рис. 24,д) импульсов напряжения ud. При угле а = 0 кривая выпрямленного напряжения (рис. 24,е) будет иметь такую же форму, как в неуправляемом выпрямителе (рис. 24,в). Очевидно, что кривая тока id по форме будет повторять кривую выпрямленного напряжения ud при работе выпрямителя на активную нагрузку.

Из этих кривых видно, что имеются две характерные области работы управляемого выпрямителя. Первая соответствует изменению угла регулирования в пределах 0 < а < 30°, при этом выпрямленный ток будет непрерывным и среднее значение выпрямленного напряжения определяется выражением

Каждый тиристор схемы в этом случае работает одну треть периода. Вторая область соответствует углам а > 30° и характеризуется тем, что при прохождении фазных напряжений через нуль (точки к, л, м, н на рис. 24,г) работающий тиристор закрывается, а так как на очередной вступающий в работу тиристор отпирающий импульс еще не подан, то в кривой выпрямленного напряжения возникают паузы (нулевые участки), в течение которых ток id = 0.

Длительность прохождения тока через вентиль в этом случае будет меньше 773 и среднее значение выпрямленного напряжения рассчитывается по формуле

Для трехфазной нулевой схемы при работе на активную нагрузку предельным углом регулирования, при котором Ud = 0, является угол атах = 150°. Напряжение на вентиле определяется разностью потенциалов анода и общей точки катодов, потенциал которой изменяется по кривой напряжения ud. Максимальное значение обратного напряжения на тиристоре, так же как в схеме с неуправляемыми вентилями, равно амплитуде линейного напряжения Uj,, [см. (24)].

Для устранения в сердечнике трансформатора потока вынужденного намагничивания вторичные обмотки соединены в зигзаг (рис. 24,э). При такой схеме соединения ток фазы вторичной обмотки обтекает одновременно две полуобмотки, расположенные на соседних стержнях, но только в разных направлениях.Благодаря этому МДС первичной и вторичной обмоток по стержням полностью компенсируются и поток вынужденного намагничивания в сердечнике трансформатора не возникает.

. 49/Полупроводники́ — материалы, которые по своей удельной проводимости занимают промежуточное место между проводниками и диэлектриками и отличаются от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством этих материалов является увеличение электрической проводимости с ростом температуры.

Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.). Почти все неорганические вещества окружающего нас мира — полупроводники. Самым распространённым в природе полупроводником является кремний, составляющий почти 30 % земной коры.

Техника полупроводниковых приборов стала самостоятельной областью электроники. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах.

На всем протяжении развития радиотехники широко применялись кристаллические детекторы, представляющие собой полупроводниковые выпрямители для токов высокой частоты. Для выпрямления постоянного тока электрической сети в ХХ веке использовались купроксные (на основе окислов меди) и селеновые полупроводниковые выпрямители. Однако они непригодны для высоких частот и уступают по параметрам современным полупроподниковым приборам на основе кремния.

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства: Малый вес и малые размеры. Отсутствие затраты энергии на накал. Большой срок службы (до десятков тысяч часов).Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях.

Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками: Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс. Свойства приборов сильно зависят от температуры. Работа полупроводниковых приборов резко ухудшается под действием радиоактивного излучения.

Транзисторы могут работать почти во всех устройствах, в которых применяются вакуумные лампы. В настоящее время транзисторы успешно применяются в усилителях, приёмниках, передатчиках, генераторах, измерительных приборах, импульсных схемах и во многих других устройствах.

Сначала надо познакомиться с механизмом проводимости в полупроводниках. А для этого нужно понять природу связей удерживающих атомы полупроводникового кристалла друг возле друга. Для примера рассмотрим кристалл кремния

В полупроводниках имеются носители заряда двух типов: электроны и дырки. Поэтому полупроводники обладают не только электронной, но и дырочной проводимостью. Проводимость при этих условиях называют собственной проводимостью полупроводников. Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов.. Таким образом, число свободных электронов составляет примерно одну десятимиллиардную часть от общего числа атомов.

Существенная особенность полупроводников состоит в том, что в них при наличии примесей наряду с собственной проводимостью возникает дополнительная — примесная проводимость. Изменяя концентрацию примеси, можно значительно изменять число носителей заряда того или иного знака. Благодаря этому можно создавать полупроводники с преимущественной концентрацией либо отрицательно, либо положительно заряженных носителей. Эта особенность полупроводников открывает широкие возможности для практического применения.

Электронный усилитель — усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное устройство, так и блок (функциональный узел) в составе какой-либо аппаратуры — радиоприёмника, магнитофона, измерительного прибора и т. д.

Структура усилителя

Усилитель представляет собой в общем случае последовательность каскадов усиления (бывают и однокаскадные усилители), соединённых между собой прямыми связями

В большинстве усилителей кроме прямых присутствуют и обратные связи (межкаскадные и внутрикаскадные). Отрицательные обратные связи позволяют улучшить стабильность работы усилителя и уменьшить частотные и нелинейные искажения сигнала. В некоторых случаях обратные связи включают термозависимые элементы (термисторы, позисторы) — для температурной стабилизации усилителя или частотнозависимые элементы — для выравнивания частотной характеристики

Некоторые усилители (обычно УВЧ радиоприёмных и радиопередающих устройств) оснащены системами автоматической регулировки усиления (АРУ) или автоматической регулировки мощности (АРМ). Эти системы позволяют поддерживать приблизительно постоянный средний уровень выходного сигнала при изменениях уровня входного сигнала.

Между каскадами усилителя, а также в его входных и выходных цепях, могут включаться аттенюаторы или потенциометры — для регулировки усиления, фильтры — для формирования заданной частотной характеристики и различные функциональные устройства — нелинейные и др.

Как и в любом активном устройстве в усилителе также присутствует источник первичного или вторичного электропитания (если усилитель представляет собой самостоятельное устройство) или цепи, через которые питающие напряжения подаются с отдельного блока питания.

Каскады усиления.

Каскад усиления — ступень усилителя, содержащая один или несколько усилительных элементов, цепи нагрузки и связи с предыдущими или последующими ступенями.

В качестве усилительных элементов обычно используются электронные лампы или транзисторы (биполярные, полевые), иногда, в некоторых специальных случаях, могут применяться и двухполюсники, например, туннельные диоды (используется свойство отрицательного сопротивления) и др. Полупроводниковые усилительные элементы (а иногда и вакуумные) могут быть не только дискретными (отдельными) но и интегральными (в составе микросхем), часто в одной микросхеме реализуется полностью законченный усилитель.

В зависимости от способа включения усилительного элемента различаются каскады с общей базой, общим эмиттером, общим коллектором (эмиттерный повторитель) (у биполярного транзистора), с общим затвором, общим истоком, общим стоком (истоковый повторитель) (у полевого транзистора) и с общей сеткой, общим катодом, общим анодом (у ламп)

Каскад с общим эмиттером (истоком, катодом) — наиболее распространённый способ включения, позволяет усиливать сигнал по току и напряжению одновременно, сдвигает фазу на 180°, то есть является инвертирующим.

Каскад с общей базой (затвором, сеткой) — усиливает только по напряжению, применяется редко, является наиболее высокочастотным, фазу не сдвигает.

Каскад с общим коллектором (стоком, анодом) — называется также повторителем (эмиттерным, истоковым, катодным), усиливает ток, оставляя напряжение сигнала равным исходному. Применяется в качестве буферного усилителя. Важными свойствами повторителя являются его высокое входное и низкое выходное сопротивления, фазу не сдвигает.

Каскад с распределенной нагрузкой — каскад, занимающий промежуточное положение между схемой включения с общим эмиттером и общим коллектором. Как вариант каскада с распределенной нагрузкой, выходной каскад усилителя мощности «двухподвес». Важными свойствами являются задаваемый элементами схемы фиксированный коэффициент усиления по напряжению и низкие нелинейные искажения. Выходной сигнал дифференциальный.

Каскодный усилитель — усилитель, содержащий два активных элемента, первый из которых включен по схеме с общим эмиттером (истоком, катодом), а второй — по схеме с общей базой (затвором, сеткой). Каскодный усилитель обладает повышенной стабильностью работы и малой входной ёмкостью. Название усилителя произошло от словосочетания «КАСКад через катОД»

Каскады усиления могут быть однотактными и двухтактными.

Однотактный усилитель — усилитель, в котором входной сигнал поступает во входную цепь одного усилительного элемента или одной группы элементов, соединённых параллельно.

Двухтактный усилитель — усилитель, в котором входной сигнал поступает одновременно во входные цепи двух усилительных элементов или двух групп усилительных элементов, соединённых параллельно, со сдвигом по фазе на 180°.

Виды усилителей по элементной базе

Ламповый усилитель — усилитель, усилительными элементами которого служат электронные лампы

Полупроводниковый усилитель — усилитель, усилительными элементами которого служат полупроводниковые приборы (транзисторы, микросхемы и др.)

Гибридный усилитель — усилитель, часть каскадов которого собрана на лампах, часть — на полупроводниках

Квантовый усилитель — устройство для усиления электромагнитных волн за счёт вынужденного излучения возбуждённых атомов, молекул или ионов.

50/Полупроводники́ — материалы, которые по своей удельной проводимости занимают промежуточное место между проводниками и диэлектриками и отличаются от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством этих материалов является увеличение электрической проводимости с ростом температуры.

Полупроводниками являются вещества, ширина запрещённой зоны которых составляет порядка нескольких электрон-вольт (эВ). Например, алмаз можно отнести к широкозонным полупроводникам, а арсенид индия — к узкозонным. К числу полупроводников относятся многие химические элементы (германий, кремний, селен, теллур, мышьяк и другие), огромное количество сплавов и химических соединений (арсенид галлия и др.). Почти все неорганические вещества окружающего нас мира — полупроводники. Самым распространённым в природе полупроводником является кремний, составляющий почти 30 % земной коры.

Техника полупроводниковых приборов стала самостоятельной областью электроники. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах.

На всем протяжении развития радиотехники широко применялись кристаллические детекторы, представляющие собой полупроводниковые выпрямители для токов высокой частоты. Для выпрямления постоянного тока электрической сети в ХХ веке использовались купроксные (на основе окислов меди) и селеновые полупроводниковые выпрямители. Однако они непригодны для высоких частот и уступают по параметрам современным полупроподниковым приборам на основе кремния.

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства: Малый вес и малые размеры. Отсутствие затраты энергии на накал. Большой срок службы (до десятков тысяч часов).Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).

Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.

Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам — их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.

Классификация. Триггеры подразделяются на две большие группы — динамические и статические. Названы они так по способу представления выходной информации.

Динамический триггер представляет собой управляемый генератор, одно из состояний которого (единичное) характеризуется наличием на выходе непрерывной последовательности импульсов определённой частоты, а другое (нулевое) — отсутствием выходных импульсов. Смена состояний производится внешними импульсами (рис. 3). Динамические триггеры в настоящее время используются редко.

К статическим триггерам относят устройства, каждое состояние которых характеризуется неизменными уровнями выходного напряжения (выходными потенциалами): высоким — близким к напряжению питания и низким — около нуля. Статические триггеры по способу представления выходной информации часто называют потенциальными.

Статические (потенциальные) триггеры, в свою очередь, подразделяются на две неравные по практическому значению группы — симметричные и несимметричные триггеры. Оба класса реализуются на двухкаскадном двухинверторном усилителе с положительной обратной связью, а названием своим они обязаны способам организации внутренних электрических связей между элементами схемы.

Симметричные триггеры отличает симметрия схемы и по структуре, и по параметрам элементов обоих плеч. Для несимметричных триггеров характерна неидентичность параметров элементов отдельных каскадов, а также и связей между ними.

Симметричные статические триггеры составляют основную массу триггеров, используемых в современной радиоэлектронной аппаратуре. Схемы симметричных триггеров в простейшей реализации.

Основной и наиболее общий классификационный признак — функциональный — позволяет систематизировать статические симметричные триггеры по способу организации логических связей между входами и выходами триггера в определённые дискретные моменты времени до и после появления входных сигналов. По этой классификации триггеры характеризуются числом логических входов и их функциональным назначением

Вторая классификационная схема, независимая от функциональной, характеризует триггеры по способу ввода информации и оценивает их по времени обновления выходной информации относительно момента смены информации на входах

Каждая из систем классификации характеризует триггеры по разным показателям и поэтому дополняет одна другую. К примеру, триггеры RS-типа могут быть в синхронном и асинхронном исполнении.

Асинхронный триггер изменяет своё состояние непосредственно в момент появления соответствующего информационного сигнала(ов), с некоторой задержкой равной сумме задержек на элементах, составляющих данный триггер.

Синхронные триггеры реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации С (от англ. clock). Этот вход также обозначают термином «такт». Такие информационные сигналы называют синхронными. Синхронные триггеры в свою очередь подразделяют на триггеры со статическим и с динамическим управлением по входу синхронизации С.

Триггеры со статическим управлением воспринимают информационные сигналы при подаче на вход С логической единицы (прямой вход) или логического нуля (инверсный вход).

Триггеры с динамическим управлением воспринимают информационные сигналы при изменении (перепаде) сигнала на входе С от 0 к 1 (прямой динамический С-вход) или от 1 к 0 (инверсный динамический С-вход). Также встречается название «триггер управляемый фронтом».

Одноступенчатые триггеры (latch, защёлки) состоят из одной ступени представляющей собой элемент памяти и схему управления, бывают, как правило, со статическим управлением. Одноступенчатые триггеры с динамическим управлением применяются в первой ступени двухступенчатых триггеров с динамическим управлением. Одноступенчатый триггер на УГО обозначают одной буквой - Т.

Двухступенчатые триггеры (flip-flop, шлёпающие) делятся на триггеры со статическим управлением и триггеры с динамическим управлением. При одном уровне сигнала на входе С информация, в соответствии с логикой работы триггера, записывается в первую ступень (вторая ступень заблокирована для записи). При другом уровне этого сигнала происходит копирование состояния первой ступени во вторую (первая ступень заблокирована для записи), выходной сигнал появляется в этот момент времени с задержкой равной задержке срабатывания ступени. Обычно двухступенчатые триггеры применяются в схемах, где логические функции входов триггера зависят от его выходов, во избежание временны́х гонок. Двухступенчатый триггер на УГО обозначают двумя буквами - ТТ.

Триггеры со сложной логикой бывают также одно- и двухступенчатые. В этих триггерах наряду с синхронными сигналами присутствуют и асинхронные. Такой триггер изображён на рис. 1, верхний (S) и нижний (R) входные сигналы являются асинхронными.

Триггерные схемы классифицируют также по следующим признакам:

числу целочисленных устойчивых состояний (основанию системы счисления) (обычно устойчивых состояний два, реже — больше, см. двоичный триггер, троичный триггер, четверичный триггер[8], …, десятичный триггер, …, n-ичный триггер, …);

числу уровней — два уровня (высокий, низкий) в двухуровневых элементах, три уровня (положительный, ноль, отрицательный) в трёхуровневых элементах[9], …, N-уровней в N-уровневых элементах, … ;

по способу реакции на помехи — прозрачные и непрозрачные. Непрозрачные, в свою очередь, делятся на проницаемые и непроницаемые.

по составу логических элементов (триггеры на элементах И-НЕ, ИЛИ-НЕ и др.).

Базовые понятия

Триггер — это запоминающий элемент с двумя (или более) устойчивыми состояниями, изменение которых происходит под действием входных сигналов и предназначен для хранения одного бита информации, то есть лог. 0 или лог. 1

Все разновидности триггеров представляют собой элементарный автомат, включающий собственно элемент памяти (ЭП) и комбинационную схему (КС), которая может называться схемой управления или входной логикой (рис. 7).

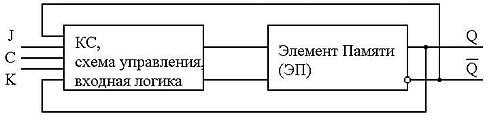

Рис. 7 структура триггеров в виде КС и ЭП

В графе триггера каждая вершина графа соединена со всеми другими вершинами, при этом переходы от вершины к вершине возможны в обе стороны (двухсторонние). Граф двоичного триггера — две точки соединённые отрезком прямой линии, троичного триггера — треугольник, четверичного триггера — квадрат с диагоналями, пятеричного триггера — пятиугольник с пентаграммой и т. д. При N=1 граф триггера вырождается в одну точку, в математике ему соответствует унарная единица или унарный ноль, а в электронике — монтажная «1» или монтажный «0», то есть простейшее ПЗУ. Устойчивые состояния имеют на графе триггера дополнительную петлю, которая обозначает, что при снятии управляющих сигналов триггер остаётся в установленном состоянии.

Состояние триггера определяется сигналами на прямом и инверсном выходах. При положительном кодировании (позитивная логика) высокий уровень напряжения на прямом выходе отображает значение лог. 1 (состояние = 1), а низкий уровень — значение лог. 0 (состояние = 0). При отрицательном кодировании (негативная логика) высокому уровню (напряжению) соответствует логическое значение «0», а низкому уровню (напряжению) соответствует логическое значение «1».

Изменение состояния триггера (его переключение или запись) обеспечивается внешними сигналами и сигналами обратной связи, поступающими с выходов триггера на входы схемы управления (комбинационной схемы или входной логики). Обычно внешние сигналы, как и входы триггера, обозначают латинскими буквами R, S, T, C, D, V и др. В простейших схемах триггеров отдельная схема управления (КС) может отсутствовать. Поскольку функциональные свойства триггеров определяются их входной логикой, то названия основных входов переносятся на всю схему триггера.

Входы триггеров разделяются на информационные (R, S, T и др.) и управляющие (С, V). Информационные входы предназначены для приема сигналов запоминаемой информации. Названия входных сигналов отождествляют с названиями входов триггера. Управляющие входы служат для управления записью информации. В триггерах может быть два вида управляющих сигналов:синхронизирующий (тактовый) сигнал С, поступающий на С-вход (тактовый вход);

разрешающий сигнал V, поступающий на V-вход.

На V-входы триггера поступают сигналы, которые разрешают (V=1) или запрещают (V=0) запись информации. В синхронных триггерах с V-входом запись информации возможна при совпадении сигналов на информационном С и V-входах.

Работа триггеров описывается с помощью таблицы переключений, являющейся аналогом таблицы истинности для комбинационной логики. Выходное состояние триггера обычно обозначают буквой Q. Индекс возле буквы означает состояние до подачи сигнала (t) либо (t-1) или после подачи сигнала (t+1) или (t). В триггерах с парафазным (двухфазным) выходом имеется второй (инверсный) выход, который обозначают как Q, /Q или Q'.

Кроме табличного определения работы триггера существует формульное задание функции триггера в секвенциальной логике. Например, функцию RS-триггера в секвенциальной логике представляет формула . Аналитическая запись SR-триггера выглядит так:
