Настройка Frame-Relay с помощью sub-interfaces на маршрутизаторах cisco

На схеме три маршрутизатора и Frame relay облако. Маршрутизаторы R2 и R3 не взаимодействуют друг с другом на прямую , R 1 в свою очередь обеспечивает обмен трафиком между R2 и R3 .

Настройка Frame relay

R1:

На маршрутизаторе , который будет связывать R2 и R3 указываем тип sub-interface как multipoint.

Настраивае мапинг соответственно топологии командой frame-relay map ip 10.0.0.2 100, гле число

после адреса удаленного маршрутизатора – номер виртуального канала.Примите во внимание

что на физический интерфейс ip address назначать не обязательно, достаточно лишь включить его командой no shutdown .

R1(config)#interface serial 0/0

R1(config-if)#encapsulation frame-relay

R1(config-if)#clock rate 64000

R1(config-if)#no shutdown

R1(config)#interface serial 0/0.1 multipoint

R1(config-subif)#ip address 10.0.0.1 255.255.255.0

R1(config-subif)#frame-relay map ip 10.0.0.2 100

R1(config-subif)#frame-relay map ip 10.0.0.4 400

R2:

На остальных маршрутизаторах включаем физический интерфейс, указываем тип sub-interface как

point-to-point, и номер dlci.

R2(config)#interface serial 0/0

R2r(config-if)#encapsulation frame-relay

R2(config-if)#clock rate 64000

R2r(config-if)#no shutdown

R2r(config)#interface serial 0/0.1 point-to-point

R2r(config-subif)#ip address 10.0.0.2 255.255.255.0

R2(config-subif)#frame-relay interface-dlci 200

R3:

R3(config)#interface serial 0/0

R3(config-if)#encapsulation frame-relay

R3(config-if)#clock rate 64000

R3(config-if)#no shutdown

R3(config)#interface serial 0/0.1 point-to-point

R3(config-subif)#ip address 10.0.0.4 255.255.255.0

R3(config-subif)#frame-relay interface-dlci 300

Теперь настроим Frame-relay облако:

Добавляем на интерфейс, подключенный к маршрутизатору dlci, аналогичный

тому что мы настроили на sub-interface.На следующей картинке добавляется

два dlci, так как к каждому маршрутизатору проложен отдельный тунель, а

на каждый тунель нужно назначать свой dlci.

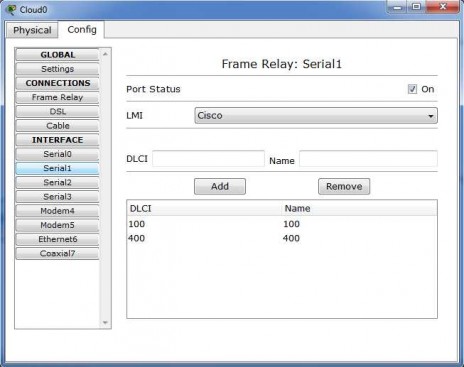

R1:

R2:

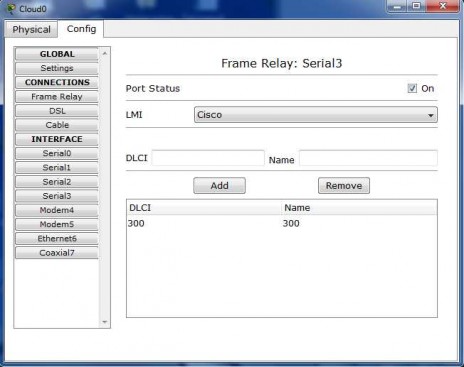

R3:

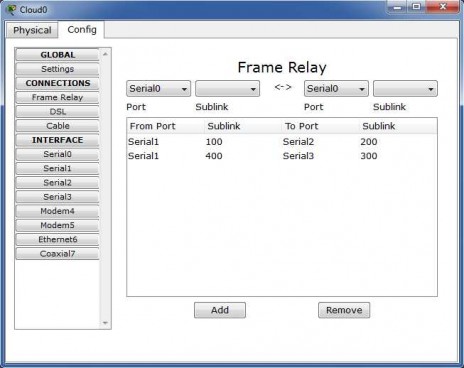

На вкладке Frame-Relay настроим взаимодействие между виртуальными

каналами таким образом чтобы чтобы крайние маршрутизаторы соединялись с R1.

С помощью команды show frame-relay map можно узнать настроенный мапинг

на интерфейсах роутера

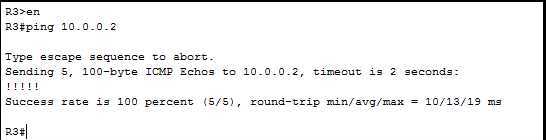

Проверяем доступность R2 c R3.

На этом конфигурация закончена

Описание протокола rip (Routing Information Protocol)

Протокол маршрутной информации(Routing Information Protocol)

Характеристики:

- является дистанционно-векторным протоколом маршрутизации;

- в качестве метрики при выборе маршрута используется количество переходов (хопов);

- есле количество переходов становится дольше 15 – пакет отбрасывается;

- по умолчанию обновления маршрутизации (routing updates) рассылаются широковещательно каждые 30 секунд.

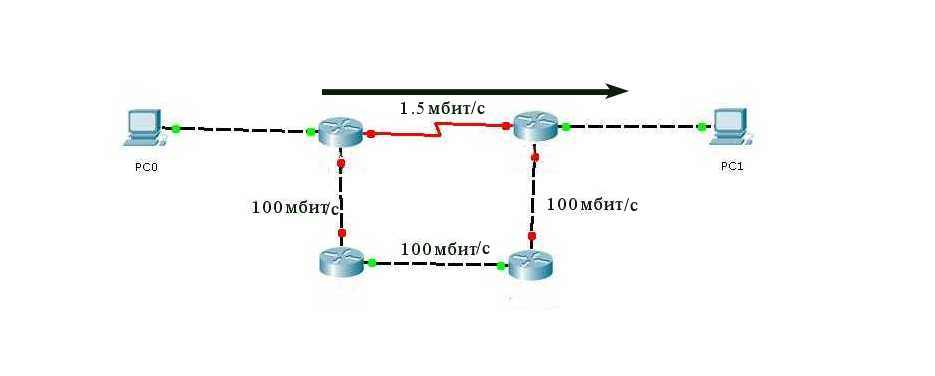

На рисунке ниже показано как поступает протокол rip при выборе маршрута : вместо трех более скоростных

участков магистрали он выбирает хоть и на много хуже по скорости, но лучше по количеству переходов маршрут.

Протокол RIP с течением времени претерпел значительную эволюцию: от классового (classless) протокола маршрутизации (RIP-1) к бесклассовому протоколу RIP второй версии (RIP-2).Усовершенствования протокола RiP-2 включают в себя:

- способность переносить дополнительную информацию о маршрутизации пакетов;

- механизм аутентификации для обеспечения безопасного обновления таблиц маршрутизации;

- способность поддерживать маски подсетей;

Протокол RIP предотвращает появление петель в маршрутизации, по которым пакеты могли бы циркулироватьнеопределенно долго, устанавливая максимально допустимое количество переходовна маршруте от отправителя к получателю.Стандартное максимальное значение количества переходов равно 15.При получении маршрутизатором обновление маршрутов, содержащего новую или измененную запись, он увеличивает значение метрики на еденицу.

Есле при этом значение метрики превышает 15, то считается бесконечно большим, и сеть-получатель считается недостижимой.Протокол RIP обладает рядом функций, которые являются общими для него и других протоколов маршрутизации.Например, он позволяет использовать механизмы расчепления горизонта и таймеры удержания информации для предотвращения распространения некорректных сведений о маршрутах, но об этом я напишу в следующих статьях.
