Глава 4.

Результаты исследования.

Таблица 2.

Результаты измерений.

	Название образца	ПФНП-500	СМОГ		Акрофил Т-145-Т		Рудфил		БКТ			СМОГ-Т		Рунит			Арселон
	Название образца	ПФНП-500	D	d	D	d	D	d	D	d	dбикомп	D	d	D	d	dнитрон	Арселон
d1		33,75	25	17,5	25	16,25	30	15	27,5	17,5	27,5	30	17,5	28,75	16,25	20	17,5
d2		28,75	25	16,25	30	17,5	27,5	17,5	26,25	18,75	25	25	17,5	30	15	25	17,5
d3		31,25	25,5	15	28,75	16,25	28,75	15	27,5	22,5	25	26,25	15	26,25	17,5	21,25	18,75
d4		32,5	27,5	16,25	30	15	33	15	30	21,25	25	31,25	16,25	27,5	17,5	21,25	15
d5		32,5	28,75	16,25	25	17,5	26,25	16,25	28,75	17,5	25	27,5	15	27,5	16,25	23,75	18,75
d6		33,75	25	16,25	28,75	17,5	25	17,5	32,5	16,25	25	26,25	18,75	28,75	15	23,75	20
d7		33,75	25	17,5	31,25	16,25	26,25	16,25	28,75	21,25	22,5	27,5	15	26,25	16,25	22,5	18,75
d8		32,5	25	15	25	15	27,5	17,5	30	21,25	25	23,75	13,75	27,5	15	21,25	17,5
d9		32,5	26,5	16,25	25	17,5	34,25	16,25	26,25	22,5	22,5	26,25	17,5	25	15	22,5	20
d10		31,25	25	17,5	27,5	16,25	31,25	17,5	26,25	21,25	25	25	15	28,75	15	25	12,5
d11		30	25	15	25	15	27,5	17,5	27,5	22,5	22,5	27,5	15	27,5	15	26,25	18,75
d12		31,25	26,5	13,75	30	15	30	18,75	26,25	21,25	27,5	26,25	16,25	27,5	16,25	26,25	17,5
d13		30	28,75	16,25	30	15	26,25	16,25	27,5	21,25	25	27,5	15	27,5	15	20	15
d14		37,5	25,5	17,5	25	16,25	28,75	16,25	27,5	22,5	27,5	27,5	13,75	26,25	17,5	17,5	12,5
d15		30	27,5	17,5	25	17,5	30	15	30	22,5	30	26,25	17,5	30	16,25	17,5	12,5
d16		31,25	27,5	15	26,25	17,5	30	17,5	21,25	20	25	23,75	15	28,75	17,5	16,25	15
d17		31,25	25,5	18,75	30	18,75	27,5	20	27,5	21,25	25	26,25	12,5	27,5	15	17,5	22,5
d18		31,25	25,5	16,25	27,5	15	31,25	17,5	32,5	22,5	27,5	25	15	25	17,5	20	18,75
d19		30	25	17,5	28,75	15	25	15	26,25	17,5	27,5	25	15	25	15	21,25	20
d20		28,75	23,75	15	27,5	15	27,5	17,5	26,25	16,25	25	28,75	17,5	30	16,25	20	20
d21		32,5	30	18,75	25	16,25	28,75	15	28,75	16,25	25	25	13,75	26,25	17,5	17,5	17,5
d22		32,5	25	13,75	25	16,25	27,5	18,75	27,5	21,25	25	28,75	13,75	30	16,25	17,5	20
d23		31,25	28,75	16,25	27,5	17,5	25	17,5	26,25	21,25	25	30	16,25	27,5	17,5	22,5	18,75
d24		36,25	25	17,5	30	17,5	27,5	16,25	30	20	25	25	15	26,25	16,25	15	18,75
d25		27,5	25,5	13,75	28,75	16,25	26,25	16,25	28,75	18,75	30	26,25	16,25	25	15	17,5	17,5
dср		31,77	27,14	16,25	27,5	16,35	28,5	16,75	27,26	20,18	25,8	26,7	15,55	27,45	16,1	20,75	17,65
Sd		2,22	1,91	1,44	2,19	1,14	2,39	1,35	2,16	2,13	1,93	1,96	1,53	1,5	1,03	3,22	2,55
cp		6,9	7	8,86	7,96	6,97	8	8,06	7,9	10	7,09	6,96	9,83	5,46	6,39	15,5	14,4

Обнаружение и устранение погрешностей измерений. 1. ПФНП-500 Vrmax = 2,66 Vrmin = 1,98 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax < Vтабл и Vmin< Vтабл нет оснований результат dimin = 12,5 мкм и dimax = 22,5 мкм исключать из полученного ряда измерений. 2. СМОГ Vrmax(D) = 0,86 Vrmin(D) = 1,15 Vrmax(d) = 1,23 Vrmin(d) = 1,23 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл нет оснований результат dimax(D) =28,75 мкм , dimin(D) = 25 мкм, dimax(d) = 18,75 мкм , dimin(d) = 13,75 мкм исключать из полученного ряда измерений. 3. Акрофил Т-145-Т Vrmax(D) = 1,74 Vrmin(D) = 1,16 Vrmax(d) = 2,14 Vrmin(d) = 1,21 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл нет оснований результат dimax(D) = 31,25 мкм , dimin(D) = 25 мкм, dimax(d) = 18,75 мкм , dimin(d) =15 мкм исключать из полученного ряда измерений. 4. Рудфил Vrmax(D) = 2,45 Vrmin(D) = 1,49 Vrmax(d) = 2,46 Vrmin(d) = 1,33 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл нет оснований результат dimax(D) = 34,25 мкм , dimin(D) = 25 мкм, dimax(d) = 20 мкм , dimin(d) = 15 мкм исключать из полученного ряда измерений. 5. БКТ Vrmax(бикомпонентные) = 2,34 Vrmin(бикомпонентные) = 1,83 Vrmax(D) = 2,47 Vrmin(D) = 1,15 Vrmax(d) = 1,1 Vrmin(d) = 1,88 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл, Vrmin(бикомпонентные) < Vтабл, Vrmax(бикомпонентные) < Vтабл нет оснований результат dimax(D) = 35 мкм , dimin(D) = 26,25 мкм, dimax(d) = 22,5 мкм , dimin(d) = 16,25 мкм, dimax(бикомпонентные) = 30 мкм , dimin(бикомпонентные) = 22,5 мкм исключать из полученного ряда измерений. 6. СМОГ-Т Vrmax(D) = 2,49 Vrmin(D) = 1,61 Vrmax(d) = 2,13 Vrmin(d) = 2,03 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл нет оснований результат dimax(D) = 31,25 мкм , dimin(D) =23,75 мкм, dimax(d) = 18,75 мкм , dimin(d) = 12,5 мкм исключать из полученного ряда измерений. 7. Рунит Vrmax(ПАН) = 1,82 Vrmin(ПАН) = 1,82 Vrmax(D) = 1,73 Vrmin(D) = 1,66 Vrmax(d) = 1,38 Vrmin(d) = 1,08 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax(D) < Vтабл, Vrmin(D) < Vтабл, Vrmax(d) < Vтабл, Vrmin(d) < Vтабл, Vrmin(ПАН) < Vтабл, Vrmax(ПАН) < Vтабл нет оснований результат dimax(D) = 30 мкм , dimin(D) = 25 мкм, dimax(d) = 17,5 мкм , dimin(d) = 15 мкм, dimax(ПАН) = 26,25 мкм , dimin(ПАН) = 16,25 мкм исключать из полученного ряда измерений. 7. Арселон Vrmax = 1,94 Vrmin = 2,06 По таблице значений Смирнова- Граббса, в зависимости от числа измерений, при n = 25, находим, что Vтабл = 2,717. Ввиду того, что Vrmax < Vтабл и Vmin< Vтабл нет оснований результат dimin = 12,5 мкм и dimax = 22,5 мкм исключать из полученного ряда измерений.

Таблица 3.

Описание

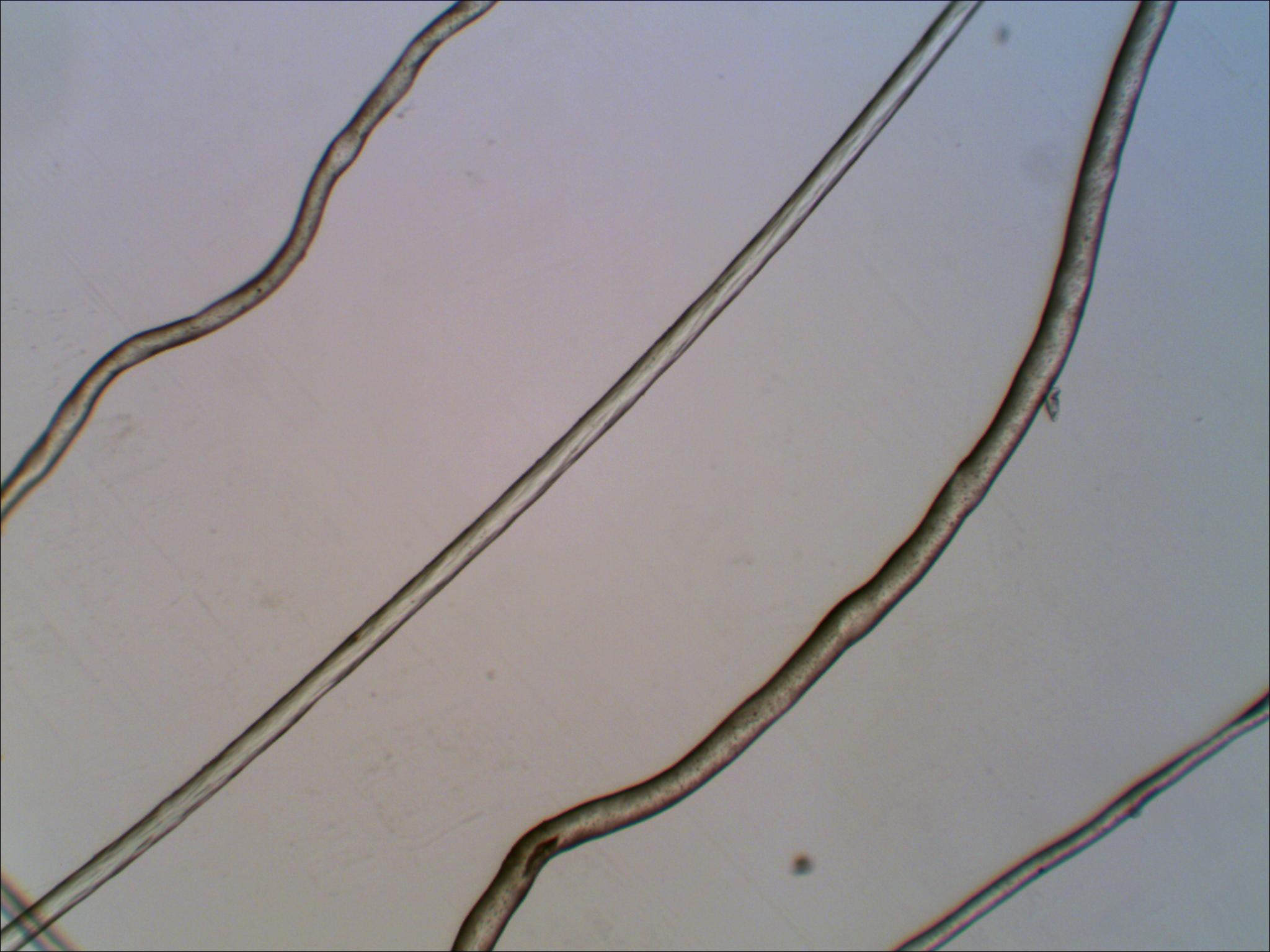

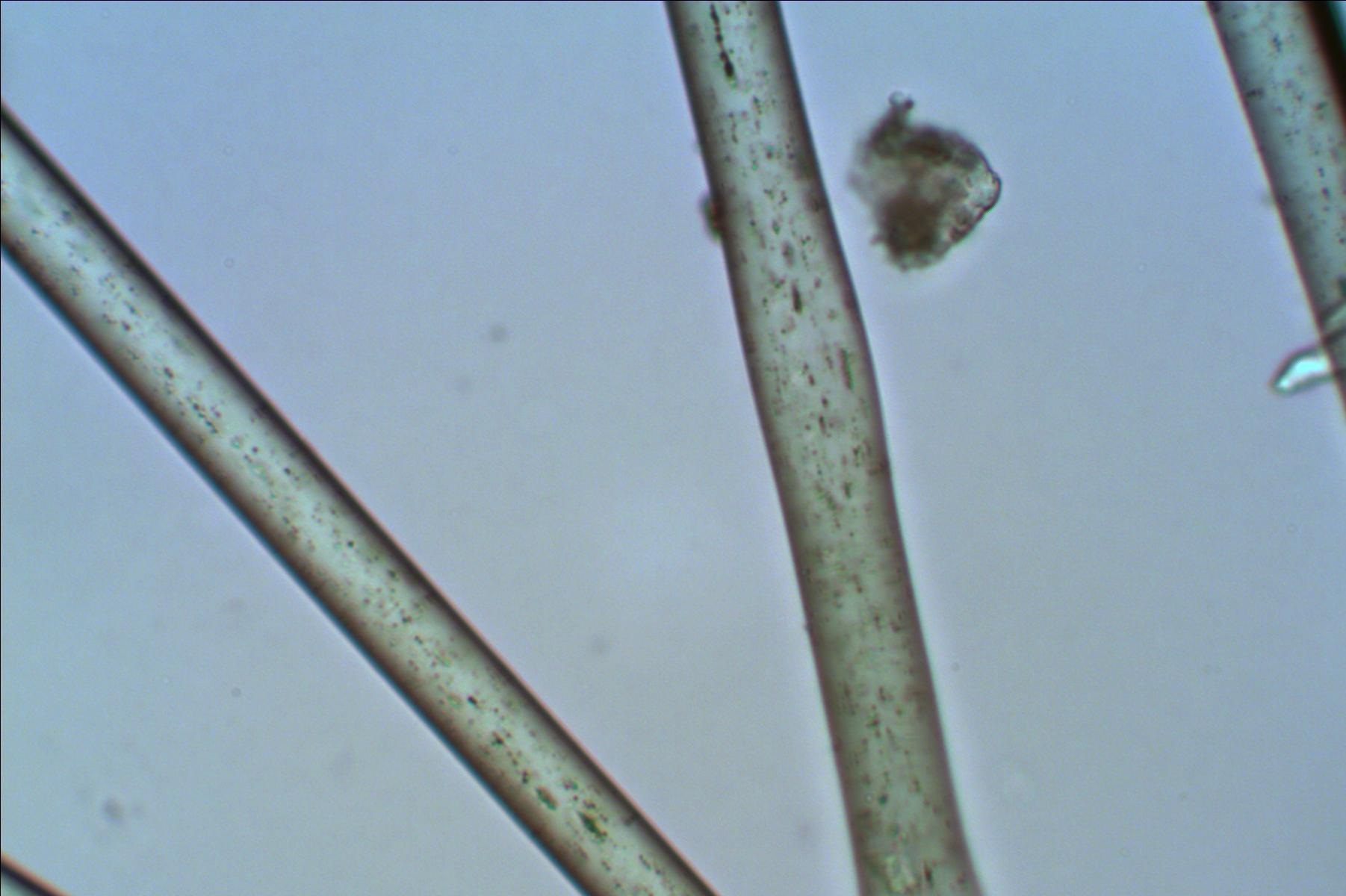

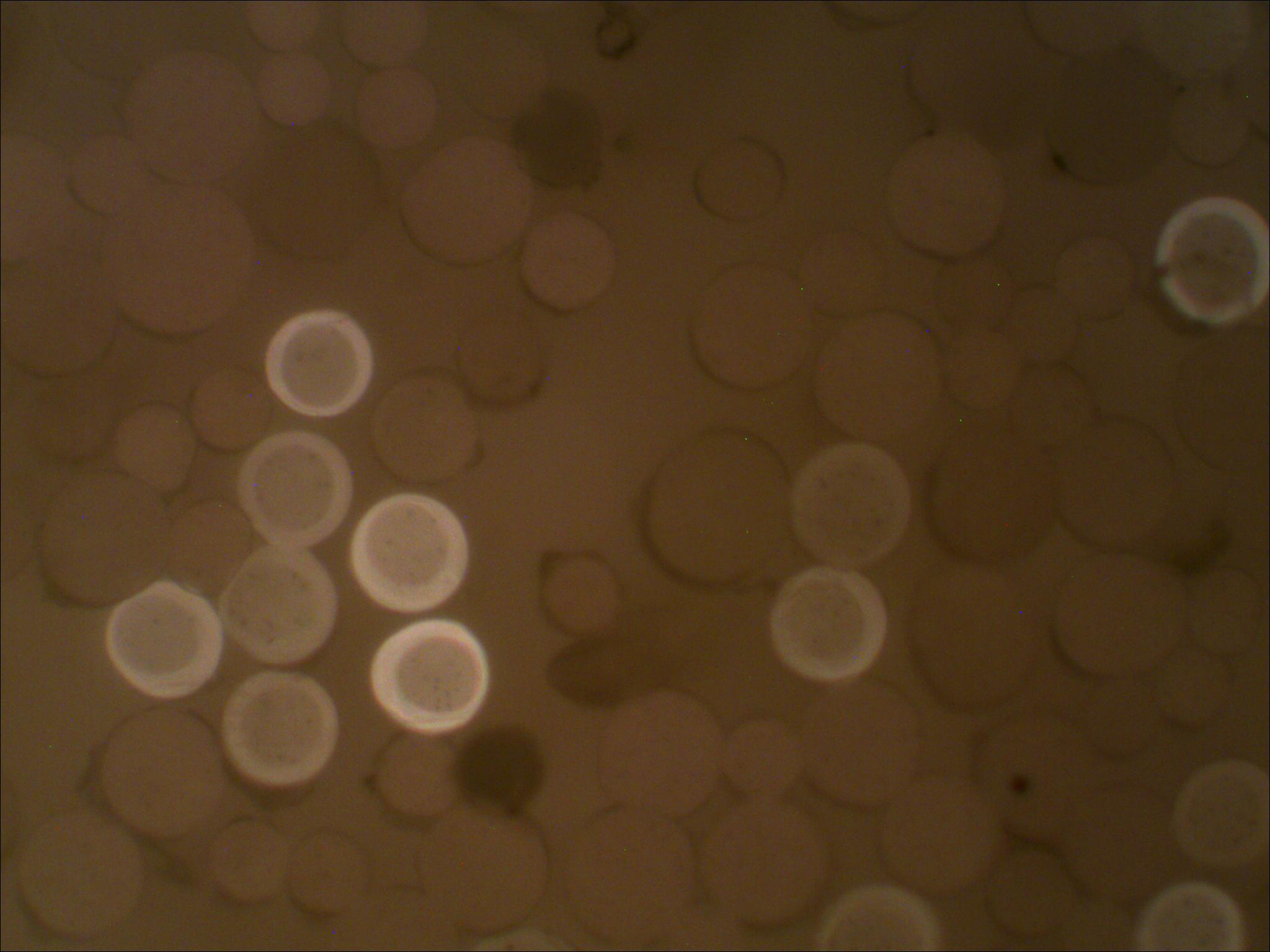

№ образца	Название материала	Состав	Боковой (продольный) вид	Поперечный срез

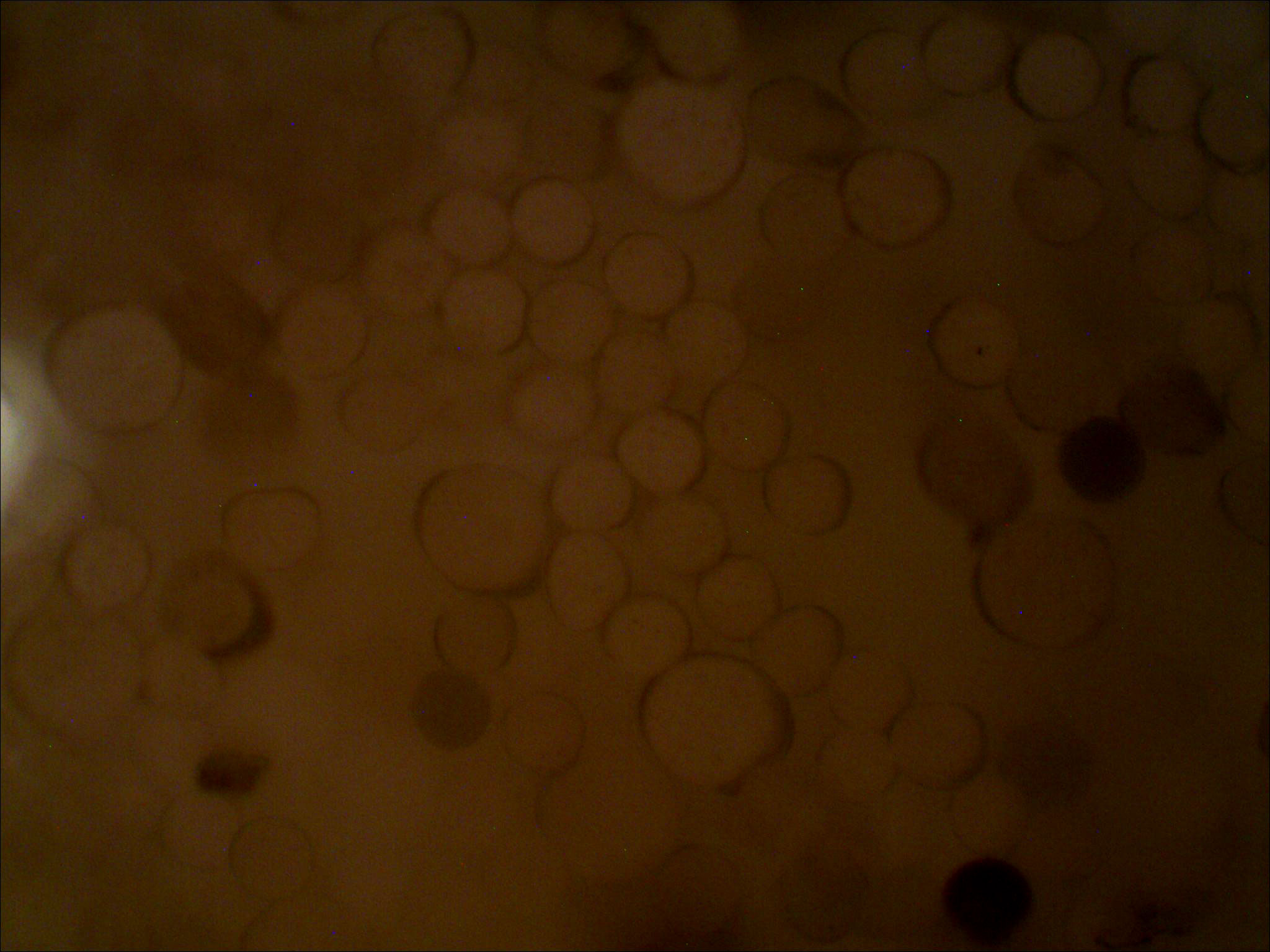

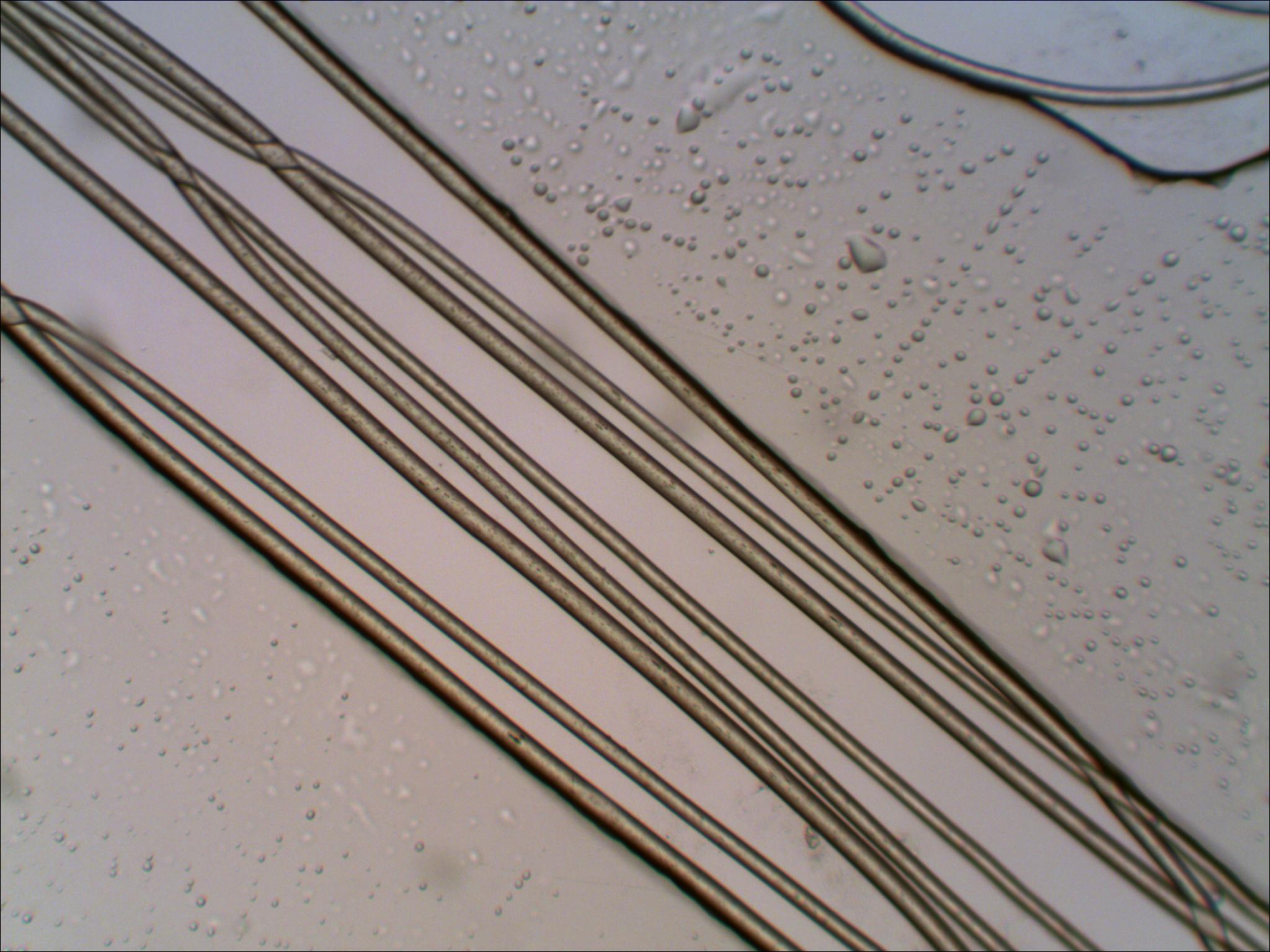

1	ПФНП-500	Полипропиленовое волокно	Гладкая поверхность без утолщений	Срезы волокон круглые и четкие, одного диаметра

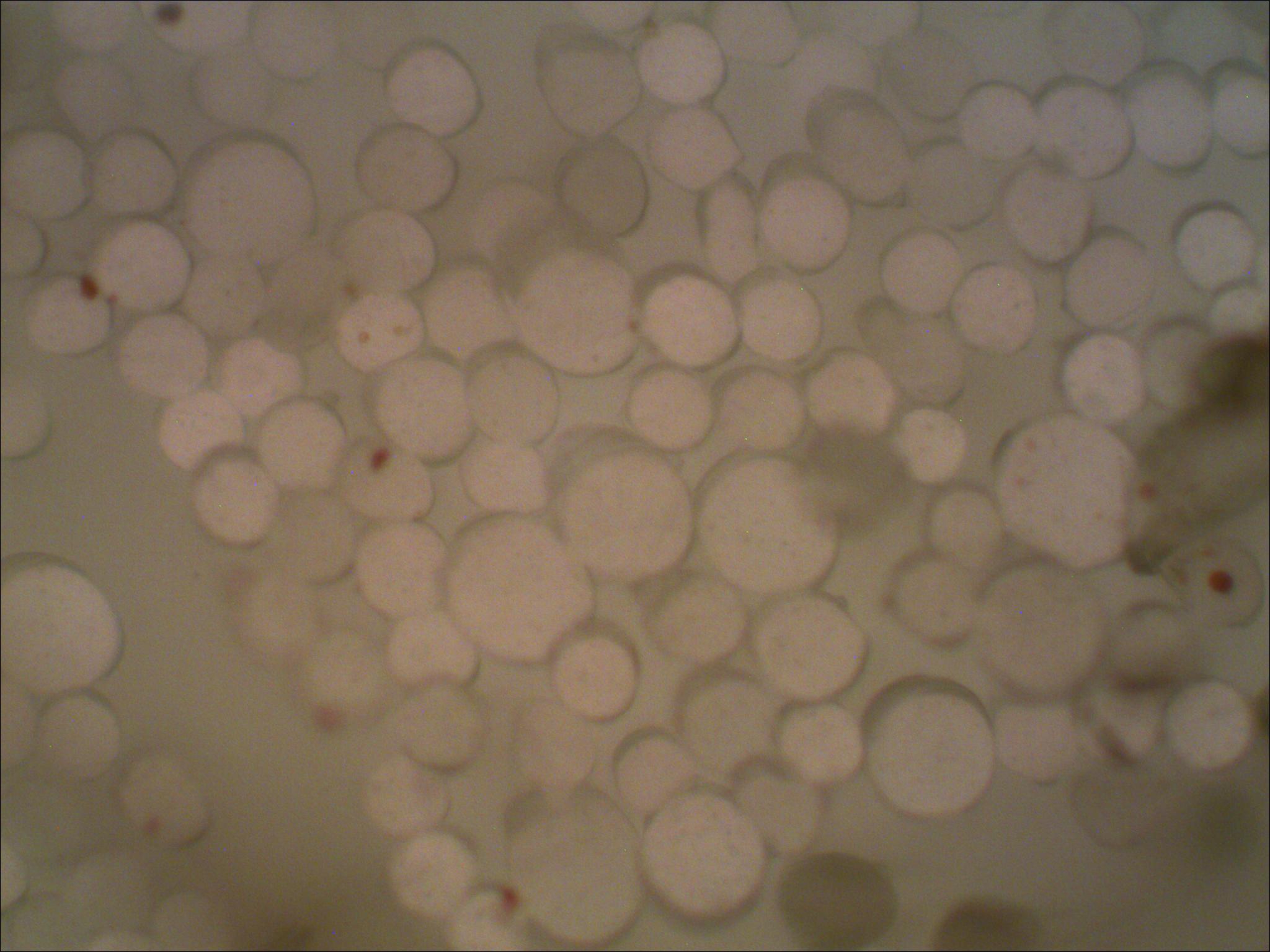

2	СМОГ	Полиэфирное волокно	Гладкая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров

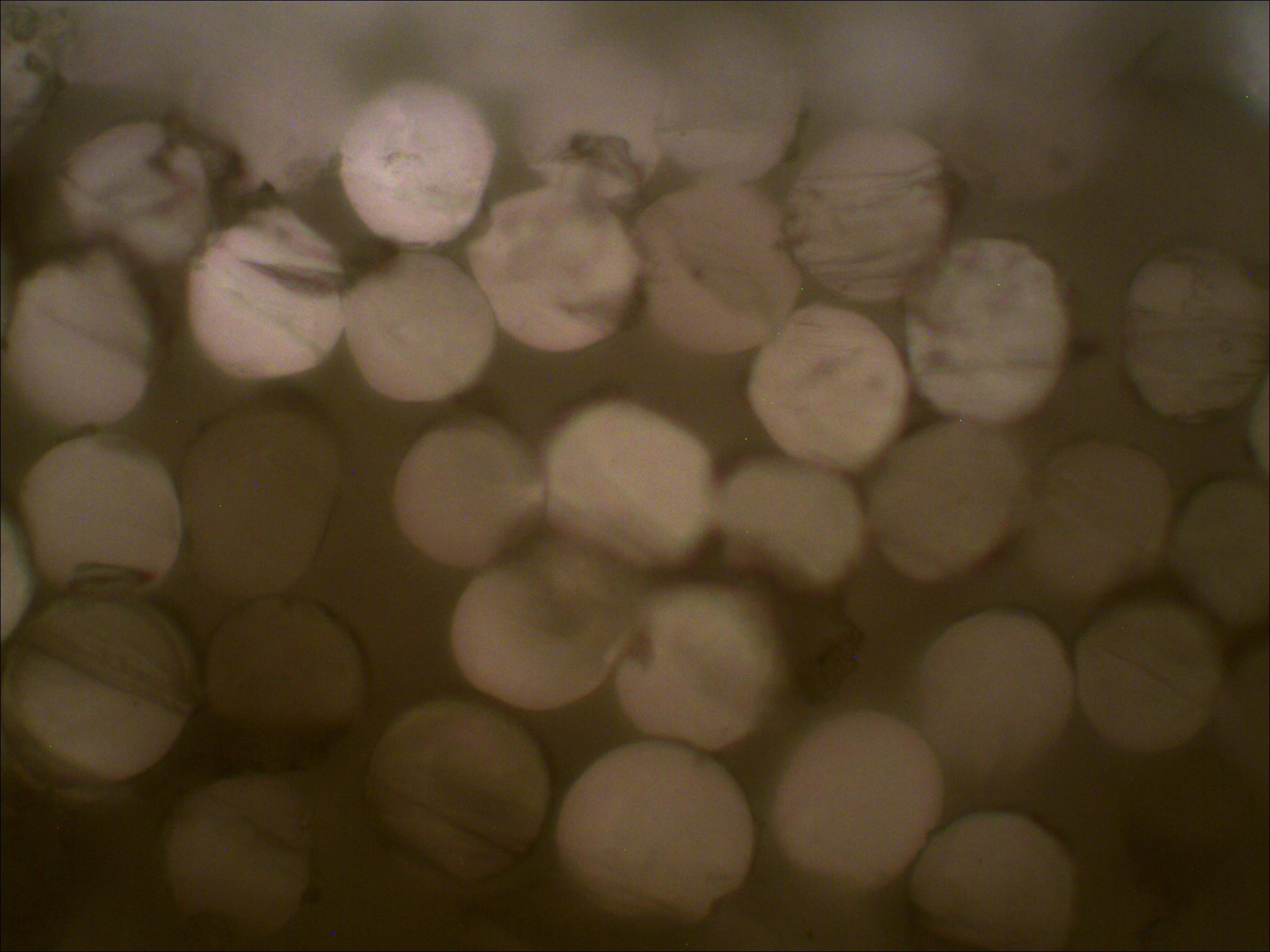

3	Акрофил Т-145-Т	Полиэфирное волокно	Гладкая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров

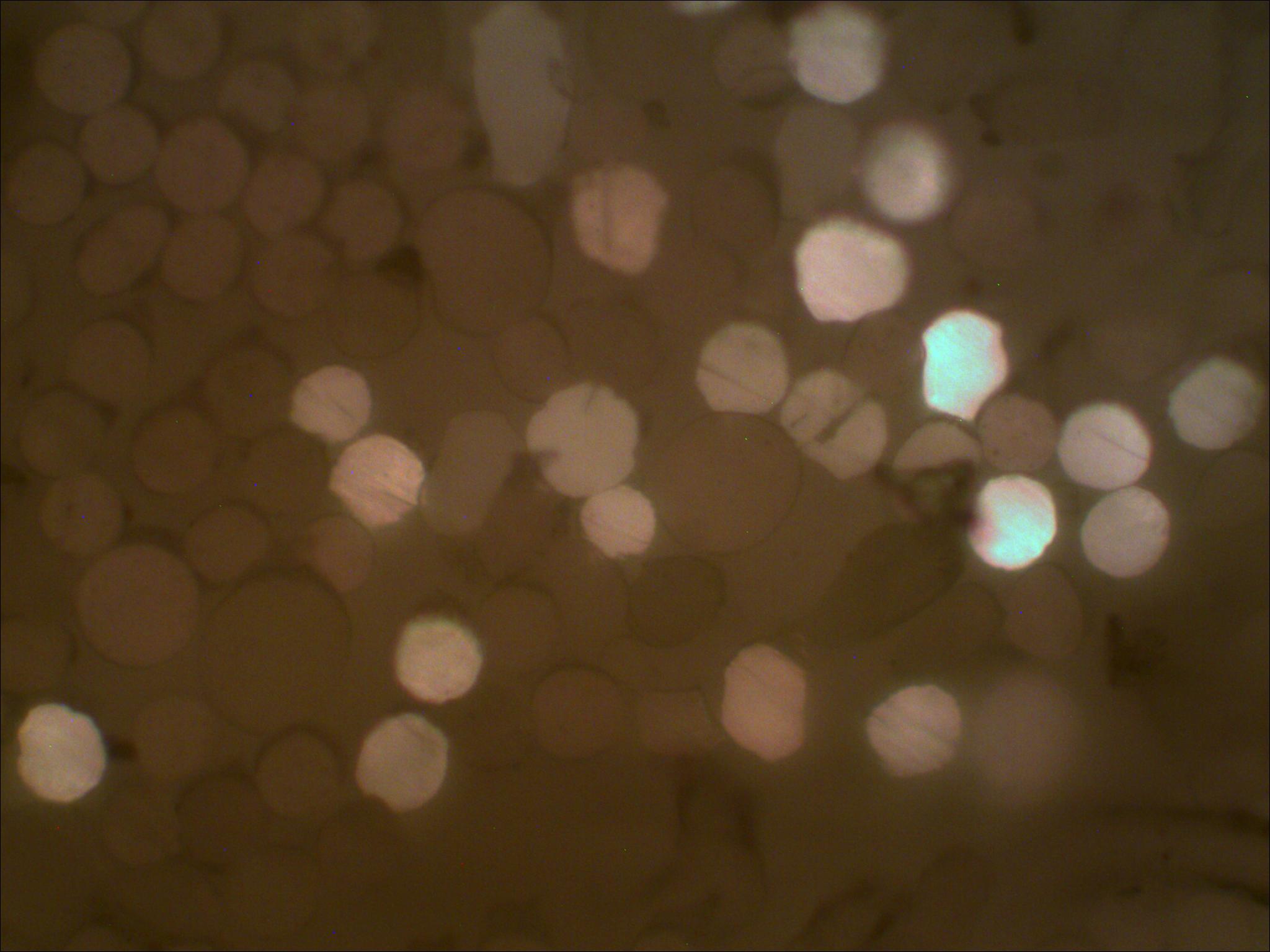

4	Рудфил	Полиэфирное волокно	Гладкая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров
5	БКТ	Полиэфирное волокно	Гладкая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров

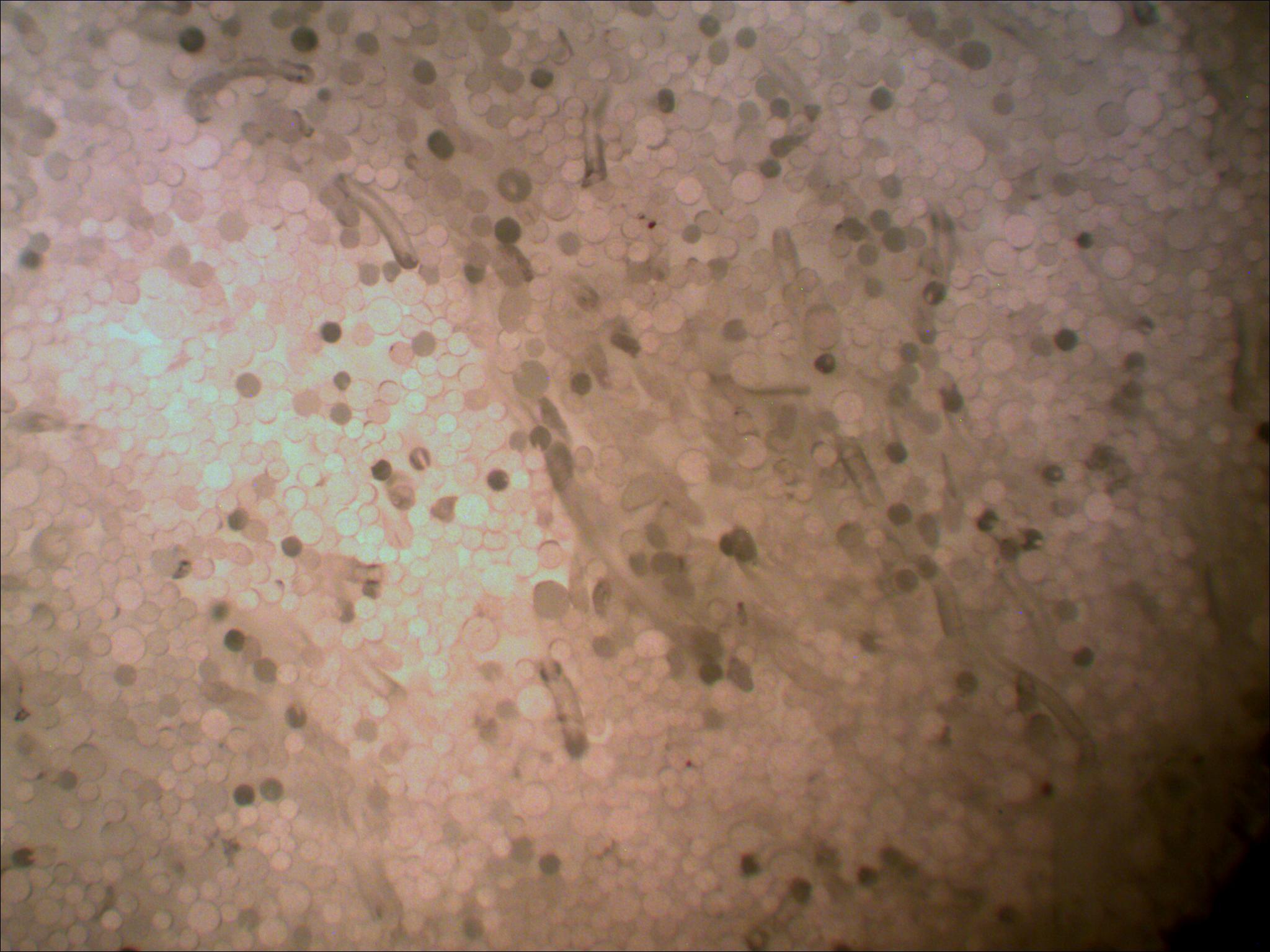

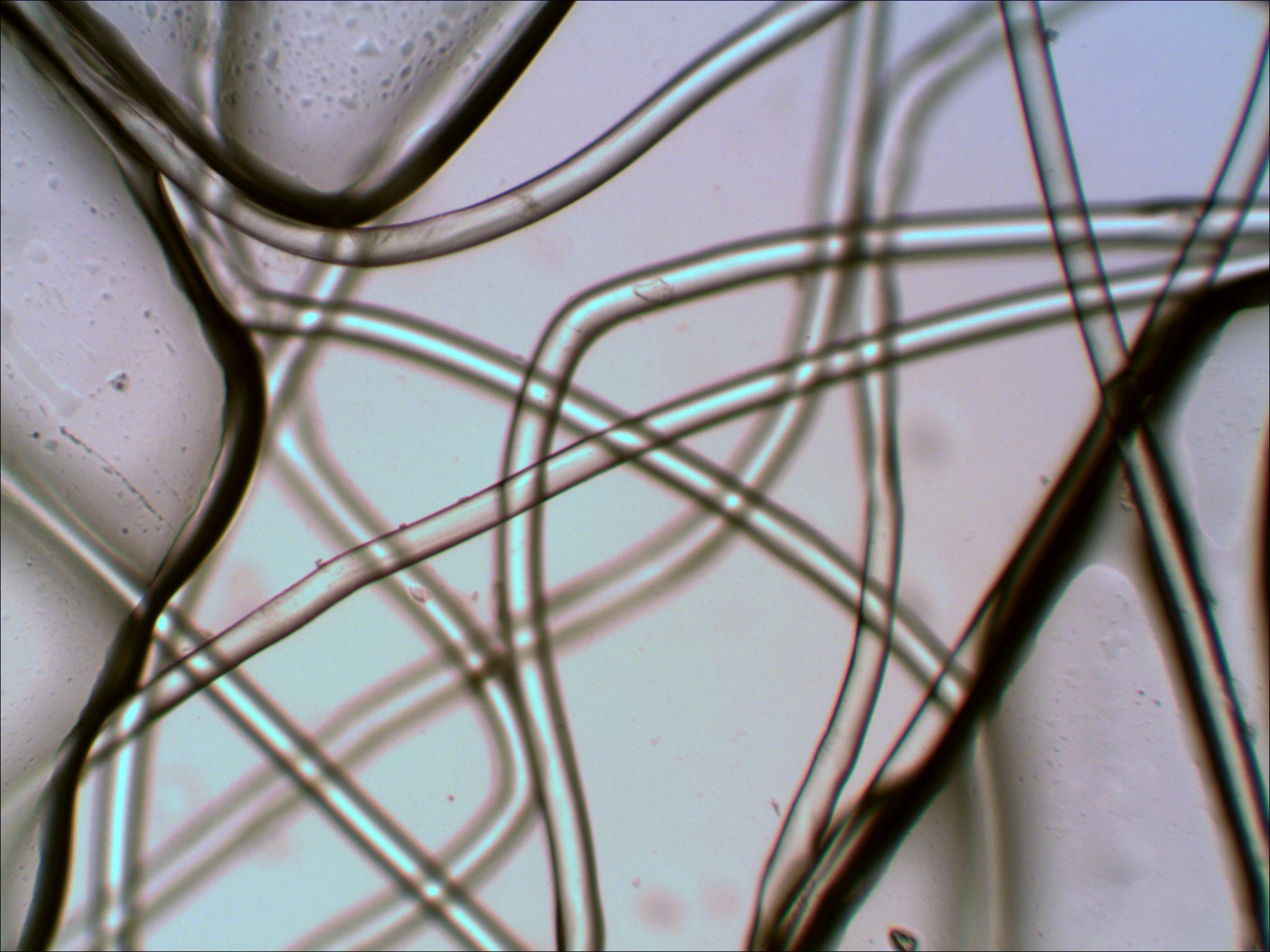

5	БКТ	Би-компонентное волокно	Извитые волокна с утолщениями	Волокна с сердцевиной (полиэфирным стержнем). В некоторых волокнах стержень смещен в сторону от центра

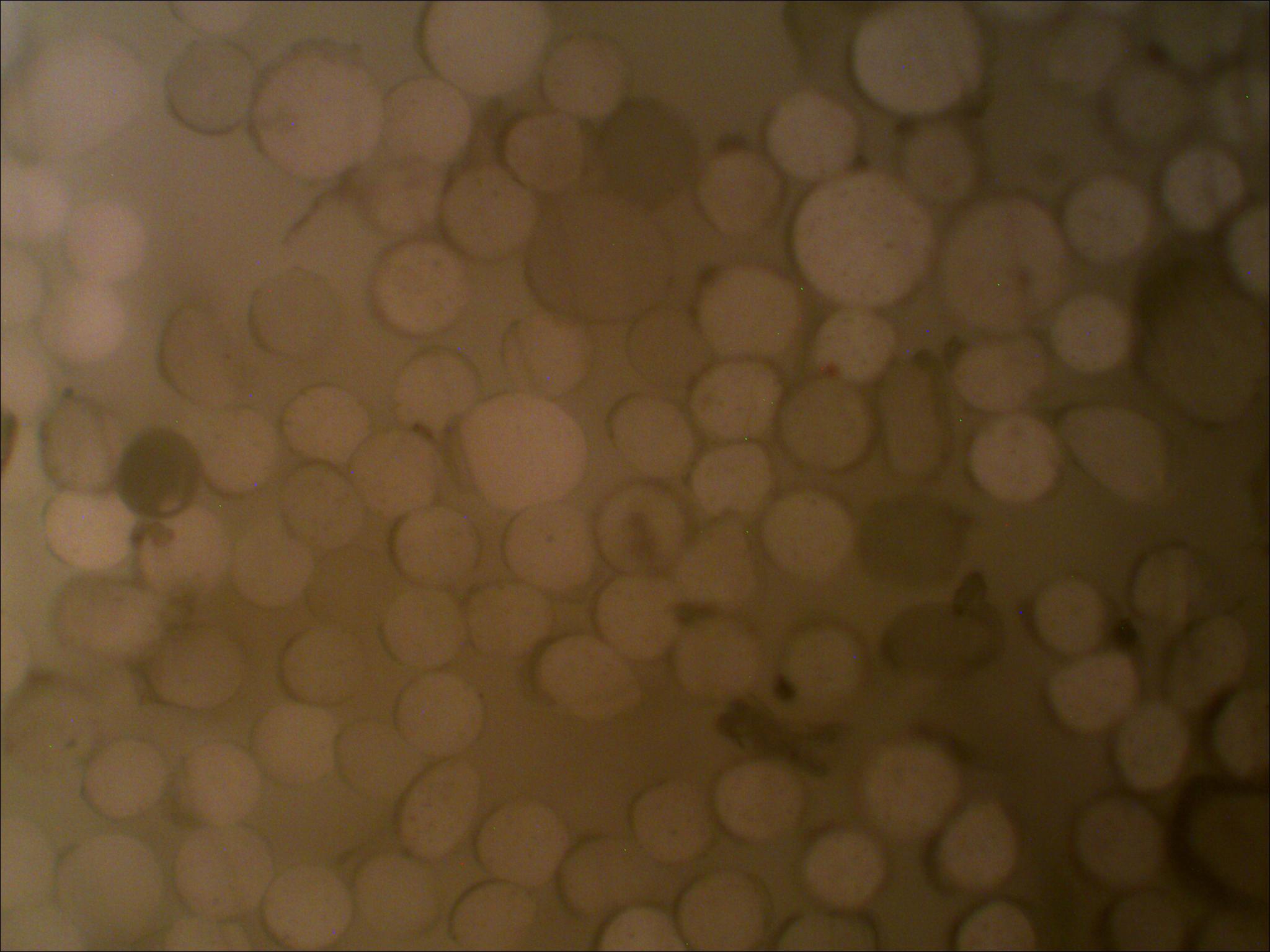

6	СМОГ-Т	Полиэфирное волокно	Гладкая или извитая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров
7	Рунит	Полиэфирное волокно	Гладкая поверхность без утолщений	Срезы волокон круглые, четкие, разных диаметров
7	Рунит	ПАН (Нитрон)	Прозрачные волокна	Срезы овальной формы
8	Арселон	Арселон

Заключение.

Проблема выбора фильтровального материала представляется достаточно сложной, так как состав фильтруемых газов очень разнообразен. Химические и физические параметры среды оказывают значительное влияние на процесс фильтрации. Очень большое значение имеет, например, температура и агрессивность среды.

Сегодня фильтровальный нетканый материал - это достаточно сложное техническое изделие, представляющее собой многослойную двухмерную конструкцию. В этой конструкции слои могут быть самого разнообразного происхождения и скрепляться разными способами.

Нетканые фильтровальные материалы разработки и производства НИИНМ по своим эксплуатационными характеристикам превосходят тканые фильтры и вполне способны конкурировать на рынке бывшего Союза с дорогостоящими импортными аналогами. Постоянное сотрудничество с партнерами и потребителями, представляющими различные отрасли промышленности, в области применения фильтрующих материалов также способствует продвижению отечественных НФМ на рынке.
