4.8 Расчет освещенности
В результате расчёта освещённости рабочего места получаем данные, следуя которым можно выбрать систему освещения, определить необходимое число светильников, их тип и размещение.
Для искусственного освещения следует использовать люминесцентные лампы, имеющие преимущества перед лампами накаливания. Для расчета общего равномерного освещения воспользуемся методом светового потока.
Рассматриваемое помещение имеет следующие характеристики:
Высота – 4 м;
Ширина – 6 м;
Длина – 9 м.
Определим расчетный световой поток, лм (Люмен), группы светильников:
Е - нормированная минимальная освещенность, лк(Люкс) для рассматриваемой работы Е = 300 лк;
S - площадь освещаемого помещения, м2;
Z - коэффициент минимальной освещенности (для ЛЛ Z = 1.1);
К - коэффициент запаса (для рассматриваемого помещения К = 1.5);
n - коэффициент использования светового потока ламп.
Значение n определим по таблице коэффициентов использования различных светильников. Для этого вычислим индекс помещения по формуле:
Согласно индексу помещения его показатель равен 1, а n - 0.3.

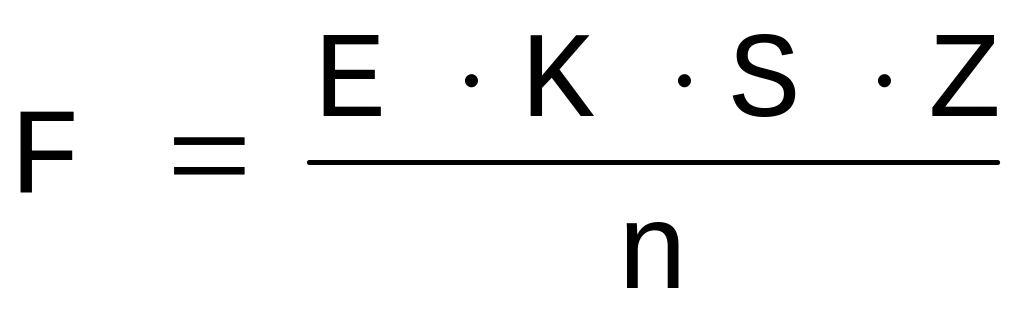

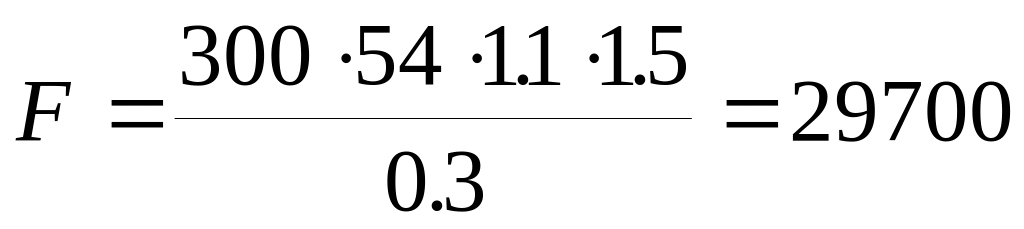

Подставим значения в формулу для определения светового потока F:
(лм)
Для освещения будем использовать энергосберегающие лампы LED-T8SE-150. Их параметры: длина – 1200 мм, диаметр – 30 мм, световой поток Fл = 1900 лм.

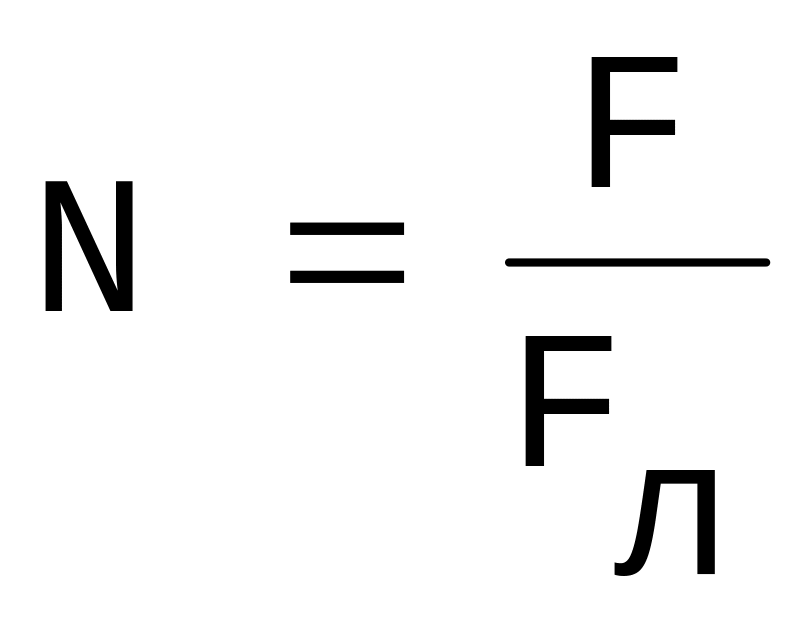

Рассчитаем необходимое количество ламп по формуле:
N – необходимое количество ламп;
Fл- световой поток лампы.

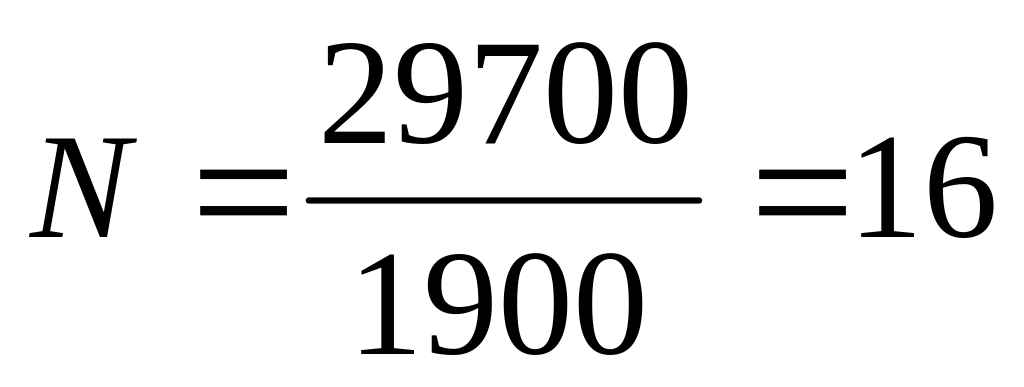

(шт.)
Для достижения равномерной горизонтальной освещенности светильники с 2 лампами располагаются так, как представлено на рисунке: сплошными рядами, параллельными стенам с окнами в два ряда, по четыре светильника в каждом ряду.

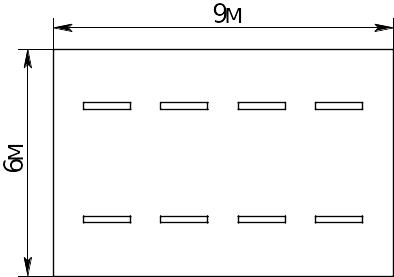

Рис. 4.1 Распределение светильников по площади помещения.
4.9 Расчет вентиляции
Эффективным средством обеспечения допустимых показателей микроклимата воздуха рабочей зоны является промышленная вентиляция. Вентиляция – это организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения загрязненного воздуха и подачу в него свежего воздуха.
Рассматриваемое помещение имеет следующие характеристики:
Высота – 4 м;
Ширина – 9 м;
Длина – 6 м.

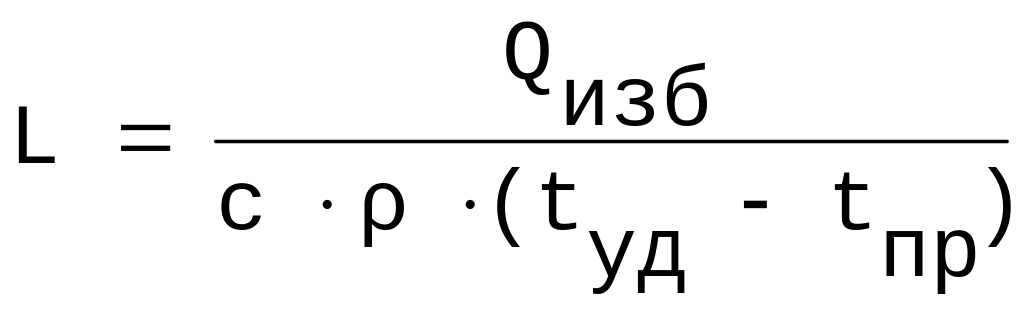

Определим расход приточного воздуха, м3/ч, необходимый для отвода избыточной теплоты:
Qизб - избыточная количество теплоты, кДж/ч;
С - теплоемкость воздуха, Дж/(кг*К); с=1,2 кДж/(к*К);
ρ - плотность воздуха, кг/м3;
tуд - температура воздуха, удаляемого из помещения, 0С; tуд = 25 0С;
tпр - температура приточного воздуха, 0С; tпр = 22 0С.

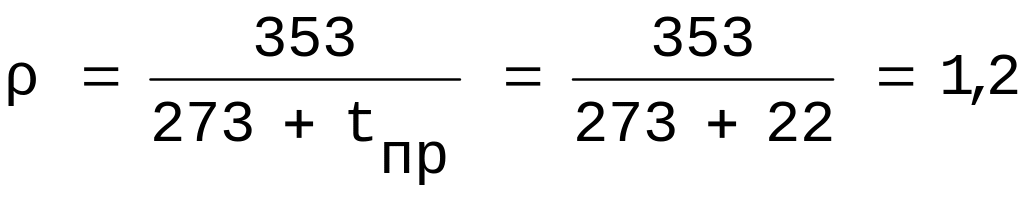

Рассчитаем плотность воздуха, поступающего в помещение:
(кг/м3)

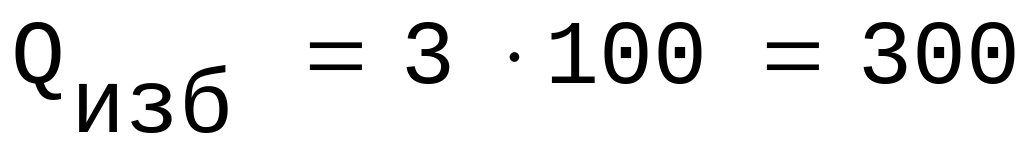

Избыточное количество теплоты, подлежащей удалению из помещения:
Qр – теплота, выделяемая работающим персоналом, кДж/ч;
n – число работающих, чел.;
Кр – теплота, выделяемая одним человеком, кДж/ч (при легкой работе равна 100 кДж/ч).
(кДж/ч)
Таким образом, расход приточного воздуха составит:
(м3/ч)
Рассчитаем кратность воздуха, 1/ч:
Vc – внутренний свободный объем помещения, м3.
(1/ч)
Расчеты показали, что для помещения необходима система вентиляции, которая будет обеспечивать смену воздуха не менее двух раз в час для обеспечения комфортных условий работы. Но наилучшим вариантом является кондиционирование воздуха - автоматическая обработка воздуха с целью поддержания в помещении заранее заданных микроклиматических условий (температура, влажность, подвижность воздуха).
