3.Бурильно-крановые машины
3.1Копровая установка на базе гусеничного трактора.
На рисунке показана тракторная установка с фронтальной (задней) навеской копрового оборудования для погружения свай длиной до 8 м. Установка состоит из трактора, двухсекционной мачты с направляющими для дизель-молота, поворотной рамы, гидросистемы выравнивания мачты, гидрополиспастов подъема молота и сваи, устройства для установки сваи и гидропривода.

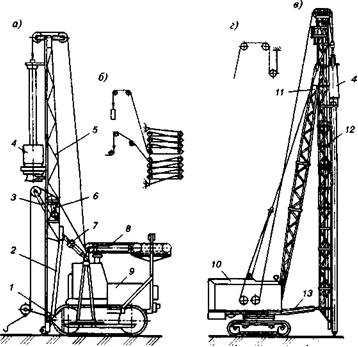

Навесные копровые установки: а — на базе трактора; 6 — на базе экскаватора; е. г — схемы запасовок канатов
Поворотная рама, несущая копровую мачту, нижним концом опирается на шарниры кронштейнов, прикрепленных к трактору. Рама вместе с мачтой может поворачиваться вокруг этих шарниров вперед и назад на 5° с помощью двух гидроцилиндров, которые используются также для перевода мачты в транспортное (горизонтальное) положение. Кроме того, копровая мачта может перемещаться по раме вправо-влево вдоль продольной оси машины с помощью гидроцилиндра поперечного выравнивания мачты, установленного на раме (на рис. 5.10 не показан). Такая подвижность копровой мачты позволяет быстро и точно устанавливать сваю под нужным углом в заданной точке погружения, а при отклонении сваи от заданного направления в процессе погружения производить совмещение продольных осей молота и сваи за счет наклона мачты. Подъем молота и сваи производится раздельно с помощью двух канатных гидрополиспастов, подвижные обоймы которых соединены со штоками гидроцилиндров. Схема запасов-ки канатов полиспастов подъема молота и сваи показана на рис. 5.10, б. Установка сваи под молот осуществляется с помощью стрелы 3, выдвигаемой гидроцилиндром вперед и убираемой между направляющими мачты при забивке сваи. Гидроцилиндры копрового оборудования обслуживаются гидросистемой базовой машины.
В самоходной установке на базе экскаватора (рис. 5.10, в) сменная копровая стрела, несущая дизель-молот, навешивается на решетчатую крановую стрелу и соединяется с поворотной платформой экскаватора телескопической распоркой. При забивке свай копровая стрела устанавливается в вертикальное положение и обеспечивает погружение свай на вылетах от оси вращения экскаватора до 4…6 м. Подъем и опускание дизель-молота осуществляется грузовой лебедкой экскаватора через двукратный полиспаст (рис. 5.10, г). Длина копровых стрел 10…25 м, с их помощью погружают сваи длиной 7…20 м.
Гидравлический копер базируется на гидравлическом экскаваторе 13 пятой размерной группы, на котором вместо экскавационного оборудования смонтирована решетчатая стрела с гироцилиндрами подъема и опускания. На стрелу навешена копровая мачта с оголовком, и нижней опорой. Установка мачты в заданное положение обеспечивается гидроцилиндром.
На копровой мачте смонтированы: грузовая лебедка, крюковая подвеска, лебедка перемещения гидромолота, шнековый бур с приводом для бурения лидерных скважин под сваи в прочных и мерзлых грунтах.

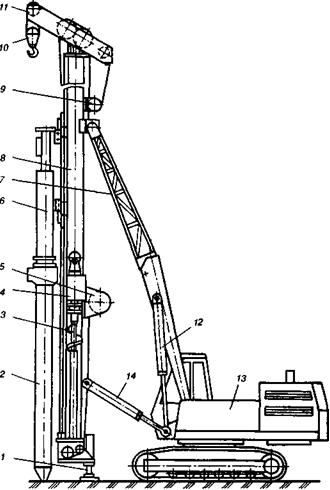

Гидравлический копер
По сравнению с рассмотренными выше навесными килрами с дизель-молотами гидравлические копры имеют более высокие производительность, маневренность, транспортабельность и безопасность работы.
