1.3Фронтальный одноковшовый погрузчик
Рабочий процесс фронтального погрузчика, оборудованного ковшом, включает следующие операции: перемещение погрузчика к месту набора материала с одновременным опусканием ковша, внедрение ковша в материал напорным усилием машины, подъем ковша со стрелой, транспортирование материала к месту разгрузки ковша опрокидыванием.
По типу ходового устройства фронтальные одноковшовые погрузчики разделяют на гусеничные (на базе серийных гусеничных тракторов) и пневмоколесные (на базе серийных колесных тракторов, специальных самоходных колесных шасси). По способу осуществления поворота различают погрузчики с шарнирно-сочлененной рамой, со всеми управляемыми колесами, с бортовым поворотом. По кинематической схеме рычажной системы рабочего оборудования бывают погрузчики с Z-образной схемой (наиболее распространена), паралелллограммной и смешанной схемами. По типу трансмиссии различают погрузчики с гидромеханической (наиболее распространена), гидрообъемной и механической трансмиссией.
Современные одноковшовые фронтальные погрузчики представляют собой конструктивно подобные машины с Z-образной рычажной системой рабочего оборудования, которые базируются на специальных самоходных двухосных пневмоколесных шасси.
В СНГ одноковшовые фронтальные колесные погрузчики выпускают следующие предприятия: ОАО «Амкодор» (Республика Беларусь), ОАО «Погрузчик» (г. Орел), ЗАО «Челябинские строительно-дорожные машины» («ЧСДМ»), ОАО «Михневский ремонтно-механический завод» («МРМЗ») (Московская обл.), Могилевский автомобильный завод (МоАЗ) (Республика Беларусь), ОАО «Донецкий экскаватор» (Ростовская обл.).
ОАО «Амкодор» выпускает широкую гамму одноковшовых фронтальных погрузчиков с единым объемно-пространственным решением, основные агрегаты которых (двигатели, коробки передач, ведущие мосты, рулевое управление, элементы гидросистемы, кабины оператора) и рабочее оборудование максимально унифицированы. Погрузочное оборудование имеет Z-образную рычажную схему с одним гидроцилиндром поворота ковша. Кинематика рабочего оборудования обеспечивает автоматический возврат разгруженного на максимальной высоте ковша в положение копания.
Погрузчики ОАО «Амкодор» базируются на специальных двухосных шасси с шарнирно сочлененной рамой, имеющих оба ведущих унифицированных моста; самоблокирующимися дифференциалами и гидромеханическую трансмиссию. Мосты оснащены одинарными большегрузными широкопрофильными шинами низкого давления с протектором повышенной проходимости.
Погрузчики являются универсальными машинами и благодаря значительным выглубляющим и вырывным (60... 170 кН) усилиям на комке ковша способны разрабатывать грунты до III категории включительно без предварительного рыхления. Основным рабочим органом строительных погрузчиков является ковш с прямой режущей кромкой, предназначенной для разработки и погрузки сыпучих и кусковых материалов плотностью 1,4. ..2,5 т/м3. Сменное рабочее оборудование строительных погрузчиков (рис. 1) - ковш уменьшенной вместимости, двухчелюстные ковши, челюстные захваты, грузовые вилы, крановые безблочные стрелы и др.

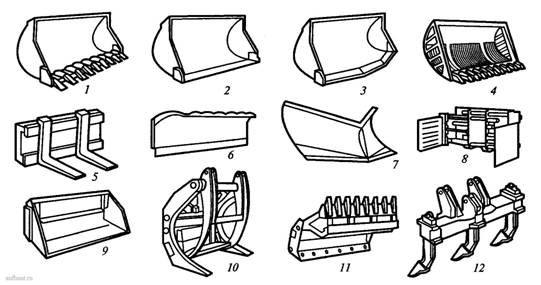

Рис. 1. Сменное рабочее и навесное оборудование одноковшных погрузчиков: 1 – ковш для скальных пород с зубьями; 2 – ковш без зубьев с прямолинейной режущей кромкой; 3 – то же, с V-образной режущей кромкой; 4 – скелетный ковш; 5 – грузовые вилы; 6 – бульдозерный отвал; 7 – снегоочиститель; 8 – захват для пакетов; 9 – ковш с принудительной разгрузкой; 10 – захват для длинномеров; 11 – двухчелюстной ковш; 12 – рыхлитель
Карьерные одноковшовые фронтальные пневмоколесные погрузчики предназначены для землеройно-транспортных работ в грунтах I и II категорий без предварительного рыхления и в грунтах до VI категории с предварительным рыхлением, погрузки сыпучих и кусковых материалов. Кроме основного ковша они оборудуются ковшами различной вместимости с зубьями и без них.
Одноковшовый фронтальный погрузчик Амкодор-361 (рис. 2) грузоподъемностью 6 т предназначен для погрузочно-разгрузочных работ в карьерах с грунтом, сыпучими и кусковыми материалами плотностью до 2,5 т/м3, а также для транспортировки различных грузов и материалов на небольшие расстояния в строительстве.

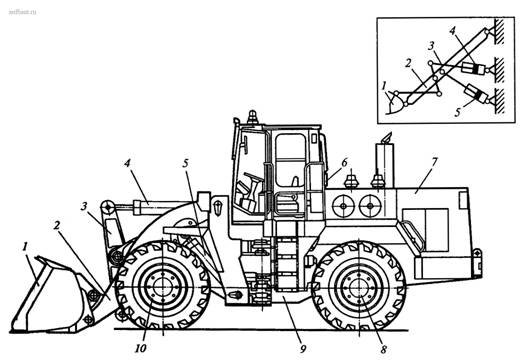

Рис. 2. Одноковшовый фронтальный погрузчик Амкодор-361
Погрузчик Амкодор-361 базируется на самоходном пневмоколесном двухосном шасси с шарнирно сочлененной рамой 9, состоящей из двух полурам, угол поворота которых в плане может составлять ± 40°. На передней полураме монтировано погрузочное оборудование и жестко закрепленный передний мост 10. На задней полураме установлены: силовая установка 7, гидромеханическая трансмиссия, задний мост на балансирной раме и кабина оператора 6. Задний мост сможет качаться относительно продольной оси погрузчика, что обеспечивает высокие тягово-сцепные качества машины. Рабочее оборудование погрузчика включает: ковш 7, рычажную систему, состоящую из стрелы 2, коромысла 3 и тяг, и гидросистему привода. Основной ковш вместимостью 3,4 м3 имеет прямую режущую кромку шириной 3,09 м со съемными зубьями. Поверхности режущих кромок и зубьев покрыты износостойким сплавом.
Гидромеханическая трансмиссия базового шасси погрузчика включает гидротрансформатор, гидромеханическую коробку передач, редуктор отбора мощности, карданные валы, передний и задний унифицированные ведущие мосты. Редуктор отбора мощности обеспечивает передачу вращающего момента от двигателя к коробке передач и независимый привод гидронасосов рабочего погрузочного оборудования и гидравлического рулевого управления. Рулевое управление погрузчика со следящей гидравлической обратной связью включает гидравлический руль и два вспомогательных гидроцилиндра, с помощью которых происходит поворот полурам относительно друг друга. Гидросистема погрузочного оборудования обеспечивает управление стрелой и ковшом при выполнении рабочих операций и включает в себя: регулируемый гидронасос, распределитель, гидроцилиндр 4 поворота ковша, два гидроцилиндра 5 подъема и опускания стрелы. Управление погрузчиком ведется из кабины оператора.
Одноместная термо-вибро-шумоизолированная кабина с регулируемым креслом оператора оборудована системой ROPS, защищающей оператора от опрокидывания машины, и системой FOPS защиты оператора от падающих предметов. Кабина оснащена бортовым компьютером, электрическим переключателем передач и рукояткой управления гидрооборудованием.
Контроль параметров систем погрузчика осуществляется с помощью микропроцессорного щитка приборов с индикаторами на цветных жидких кристаллах с расширенными возможностями контрольных и защитно-блокировочных функций, которые дублируются аварийной световой и звуковой сигнализацией.
Погрузчик может быть оборудован импортными узлами: гидромеханической передачей фирмы «Занрадфабрик» (Германия), гидрооборудованием фирм «Рексрот» (Германия) и «Дэнфосс» (Дания).
