4. Расчет предельных размеров и схема расположения полей допусков резьбового соединения
4.1 Определение основных параметров резьбы
Исходные данные для расчета: резьба метрическая М8.
Цилиндрическая резьба характеризуется следующими параметрами:
D (d) – наружный диаметр резьбы, мм;
D1 (d1) – внутренний диаметр резьбы, мм;
D2 (d2) – средний диаметр резьбы, мм;
P – шаг резьбы;
α – угол профиля резьбы,
H – высота исходного треугольника резьбы, мм;
β и γ – угол наклона сторон профиля резьбы;
ψ – угол подъема резьбы;
l – длина свинчивания резьбы, мм.
По ГОСТ 9150-59 данные для резьбового соединения занесли в таблицу 1.
Таблица 4.1– Параметры резьбового соединения М8.
-
D(d)
D1(d1)
D2(d2)
P
α
H
H/8
H/6
H/4
8
6,647
7,188
1,25
600
1,08
0,135
0,18
0,27
4.2 Выбор класса точности посадки.
Эксплуатационные требования к резьбам зависят от их назначения. Требования надежности, долговечности и свинчиваемости без подгонки независимо от изготовленных резьбовых деталей при сохранении эксплуатационных качеств соединений являются общими для всех резьб.
В заданном узле на резьбовое сопряжение не установлено дополнительных требований по точности, поэтому назначаем средний класс точности. Для обеспечения подвижности сопряжения назначаем предпочтительную посадку M8 - 6H/6h.
В соответствии с выбранным характером резьбового соединения устанавливаем по стандарту предельные отклонения размеров и заносим их в таблицу.
Таблица 4.2 – Предельные отклонения диаметров резьб.
Диаметры |
Отклонения |
Наружная резьба |
Внутренняя резьба |
Наружный D(d) |
Верхнее ES, es Нижнее El, ei |
0 -0,240 |
- 0 |
Средний D1(d1) |
Верхнее ES, es Нижнее EI, ei |
0 -0,146 |
+0,150 0 |
Внутренний D2(d2) |
Верхнее ES, es Нижнее EI, ei |
0 - |
+0,236 0 |
4.3 Схема полей допусков резьбового соединения

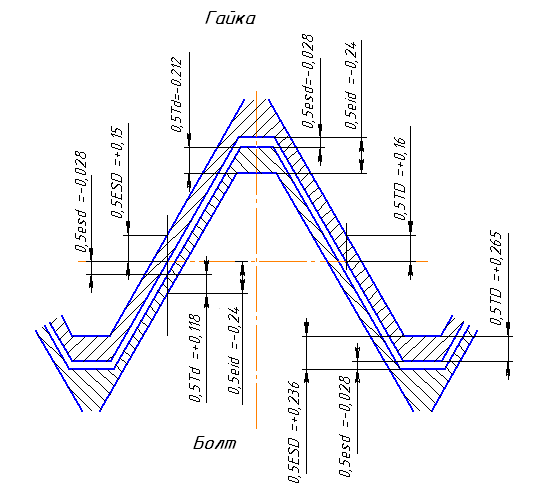

Рисунок 4 - Схема полей допусков резьбового соединения M8 - 6H/6h.
4.4 Определение предельных размеров
Определяем предельные размеры. Вычисляем предельные значения диаметров наружной и внутренней резьбы. Заполняем таблицу 4.3
Таблица 4.3 - Численные значения предельных размеров наружной и внутренней резьбы для посадки 6H/6h.
Диаметры |
Обозначение |
Численное значение, мм |
|
наружная резьба |
внутренняя резьба |
||
Наружный |
dmax (Dmax) dmin (Dmin) |
8 7,76 |
- 8 |
Средний |
d2 max (D2 max) d2 min (D2 min) |
7,188 7,042 |
7,338 7,188 |
Внутренний |
d1 max (D1 max) d1 min (D1 min) |
6,647 - |
6,883 6,647 |
