Конспект

по МДК05.01.02. Технология каменных работ

мастер п/о Кажарова Е.Г

Кладкой называют конструкции из природного камня, кирпича или других каменных материалов, уложенных на растворе.

Элементы каменной кладки

Кладку выпол­няют горизонтальными ряда­ми, укладывая камни плашмя, т. е. на постель. В отдельных случаях, например при кладке карнизов или тонких (в ‘/4 кир­пича) перегородок, кирпич ук­ладывают на ребро, т. е. на боковую ложковую грань.

а). Камень и кирпич б). Кладка

1 — тычок, 2 — постель, 3 — ложок, 4 — наружная верста, 5 — внутренняя верста, 6 — забутка, 7 — второй ряд, 8 — первый ряд, 9 — горизонтальный шов (постель), 10 — вертикальный продольный шов, 11 — вертикальный поперечный шов,

12 — фа­сад,13 — тычковый ряд, 14 — ложковый ряд

Крайние ряды 4, 5 кирпи­чей или камней в ряду кладки, образующие поверхность клад­ки, называют верстами. Версты бывают наружные, располо­женные со стороны фасада здания, и внутренние — с внут­ренней стороны помещения.

Ряд кладки из кирпичей, обращенных к наружной по­верхности стены длинной боко­вой гранью, называют ложковым 14, а короткой гранью — тычковым 13. Кирпичи и камни, уложенные между наружной и внутренней вёрстами, назы­вают забутовочными или забу­товкой (забуткой) 6.

Высота ряда кладки склады­вается из высоты камня (кирпи­ча, и толщины горизонтальных швов, которая допускается в пределах 10…15 мм, а сред­няя — в пределах этажа 12 мм. Толщина отдельных вертикаль­ных швов допускается 8…15 мм, а средняя не должна превы­шать 10 мм.

Высота рядов кладки с уче­том средней толщины шва (12 мм) должна составлять: для кладки из кирпича толщи­ной 65 мм — в среднем 77 мм, из утолщенного кирпича тол­щиной 88 мм — 100 мм.

Из кирпича толщиной 65 мм на 1 м кладки по высоте прихо­дится 13 рядов, а из кирпича толщиной 88 мм—10 рядов.

Ширину кладки стен, назы­ваемую обычно толщиной, де­лают кратной в ½ кирпича или камня: в 1 кирпич — 25 см, в 1½ — 38 см, 2 — 51 см, в 2½ кирпича — 64 см и т. д. Толщи­на стен (см) назначается с уче­том толщины вертикальных швов в кладке. Перегородки в зданиях имеют толщину ½ или ¼ кирпича, т. е. 12 или 6,5 см.

Размер кирпича

Для того чтобы была обеспечена перевязка кирпичной кладки, все кирпичи выполняются одинакового размера, и облицовочный кирпич и бутовый. Стандартный размер кирпича 250х120х65 мм. Такой кирпич еще называют одинарным.

Размер полуторного кирпича отличен по высоте 250х120х88 мм. Такой кирпич менее трудоемок так как для выполнения 1 кубического метра кладки нужно выложить 378 штук а не 512 как в случае с одинарным кирпичом.

Наименование	Размер кирпича	Эскиз
Одинарный стандартный кирпич	120х250х65(h) мм
Полуторный красный или силикатный кирпич	120х250х88(h) мм
Блок из керамзитного или ячеистого бетона	190х390х188(h) мм

Размер конструкций из кирпича

Размер каменных конструкций всегда кратен ширине кирпича 120 мм сложенной с суммарной шириной швов кладки между ними. Таким образом ширина стены может быть 120 мм, 250 мм, 380 мм, 510 мм и далее. Исключение - это тонкие перегородки сложенные из одинарного полнотелого керамического кирпича, уложенного на ребро. Ширина такой конструкции 65 мм.

Еще говорят, что ширина стены равна: полкирпича, кирпич, полтора кирпича и далее. Кирпич в данной интерпретации равен 250 мм, то есть имеется в виду длина кирпича.

Размеры проемов и коротких простенков проектируют кратными размеру кирпича, так как необходимость в приготовлении половинок или четвертей в каждом ряду кладки повышает ее трудоемкость.

Системы перевязки каменной кладки

Порядок укладки кирпичей относительно друг друга в соответствии с правилами разрезки кладки называют системой перевязки.

При работе с кирпичной кладкой делают перевязку поперечных, продольных и вертикальных швов.

Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных - тычковыми. Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены.

Поперечные швы перевязывают для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен.

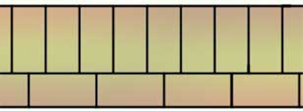

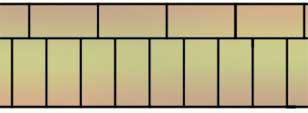

К основным системам перевязки кирпичной кладки стен относятся однорядная, многорядная и трехрядная системы перевязки. Так при однорядной, либо цепной системе перевязке ложковые и тычковые ряды в кладке последовательно чередуются.

1-й ряд 2-й ряд

Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные - на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

При цепной перевязке требуется большее количество трех четвертных кирпичей для торцов стен, углов и столбов. Рубка на трёх четвёртки и другие неполномерные кирпичи кроме затрат труда приводит к значительной потере кирпича.

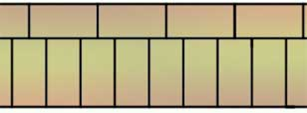

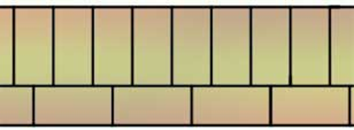

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым.

1-й ряд 2, 3, 4, 5 ряд 6-й ряд

Вертикальные швы в четырёх ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича

В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки:

из одинарного кирпича толщиной 65 мм - один тычковый ряд на шесть рядов кладки;

из утолщенного кирпича толщиной 88 мм - один тычковый ряд на пять рядов кладки.

Для усиления тычковые ряды могут укладываться через 3 ложковых ряда.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки  швов они будут недостаточно прочными. Столбы и простенки шириной до 1 м следует выкладывать по трёхрядной системе. При многорядной перевязке стен повышается производительность труда и облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается число более трудоемких поперечных швов.

Прочность такой кладки на 6% меньше прочности цепной кладки.

При трёхрядной системе перевязки выполняют чередование одного тычкового и трех ложковых рядов, допуская при этом совпадение вертикальных швов в трех смежных ложковых рядах и перевязывая их кирпичами четвертого тычкового ряда

Кладка стен, простенков и столбов должна начинаться и заканчиваться тычковыми рядами,а также тычковые ряды необходимо укладывать под балки, прогоны, мауэрлаты, на уровне обрезов стен столбов
