Методика калибровки

Калибровку аппаратуры СГДТ и ГГЦ производят одновременно по каналам толщины стенки труб и плотности вещества в затрубном пространстве. В качестве исходных эталонов используются те же модели скважин, которые применялись при ее градуировке.

Измерения аппаратурой СГДТ, ГГЦ и обработка получаемых результатов при калибровке аналогичны градуировке и выполняются в следующей последовательности. Используя каждую из трех прежних градуировочных характеристик калибрируемой аппаратуры СГДТ или ГГЦ по каналу толщины (при трех разных значениях плотности), представляющих собой зависимости толщины от параметра α_м, определяют результирующие (измеренные) значения толщины по показаниям аппаратуры h₁₁, h₂₁, h₃₁, h₁₂, h₂₂, h₃₂, h₁₃, h₂₃, h₃₃. Используя каждую из трех прежних характеристик аппаратуры по каналу плотности (при трех разных значениях толщины), представляющих собой зависимость средних значений по 6 каналам плотности от параметра α_м, определяют измеренные значения плотности δ₁₁, δ₂₁, δ₃₁, δ₁₂, δ₂₂, δ₂₃, δ₁₃, δ₂₃, δ₃₃.Оценки абсолютной погрешности измерений толщины и плотности в каждой i-й точке контроля определяют как разность между измеренным и эталонным значениями.

Аппаратура признается годной к применению по калибруемым каналам аппаратуры СГДТ или ГГЦ, если полученные оценки погрешности не превышают нормированных значений ±0,5 мм и ±150 кг/м³.

АКУСТИЧЕСКИЙ МЕТОД

Акустический метод для контроля цементирования

Контроль цементирования затрубного пространства акустическим методом основан на измерении амплитуды преломленной продольной волны, распространяющейся по обсадной колонне, и регистрации времени распространения упругих колебаний.

Метод позволяет:

1. Установить высоту подъема цемента;

2. Выявить наличие или отсутствие цемента за колонной;

3. Обнаружить каналы, трещины и каверны в цементном камне;

4. Изучить степень сцепления цемента с колонной и породами;

5. Исследовать процесс формирования цементного камня во времени.

Для характеристики контактов цементного камня с колонной или горной породой можно ввести три вида контактов.

Сплошной контакт ―имеется жесткий контакт цементного камня с колонной или горной породой по всей поверхности прилегания.

Частичный контакт ― есть контакт на отдельных участках поверхности цементного камня с колонной; имеются каналы в цементном камне размером не более половины периметра колонны, разрывы ― не менее 1,5 м; отмечается чередование участков размером 0,5-1,5 м с хорошим или плохим сцеплением цементного камня с колонной.

Отсутствие контакта ― в пределах базы измерения колонна свободна или имеет зазор на границе колонна ― цементный камень.

Таким образом, сцепление цементного камня со стенками скважины устанавливают при сопоставлении данных акустического цементомера с замерами, полученными в необсаженной скважине.

Пример интерпретации данных акустического цементомера приведен на рис.7. По диаграмме акустического цементомера до глубины 880 м контакта цемента с колонной нет. Об этом свидетельствуют значения А_п и А_к, на диаграммах которых четко прослеживаются замковые соединения труб. В интервале 880-1188 м контакт частичный или плохой. Ниже глубины 1188 м сцепление цемента с колонной хорошее.

Для получения более полной информации о состоянии цементного камня целесообразно акустический метод комплексировать с гамма-гамма-цементометрией. В рассмотренном случае (рис.7) по гамма-гамма-дефектограмме верхняя граница цемента выделяется на глубине 255 м. До глубины 980 м в затрубном пространстве гельцемент. Ниже (за исключением интервала 1125- 1130 м) за колонной цемент.

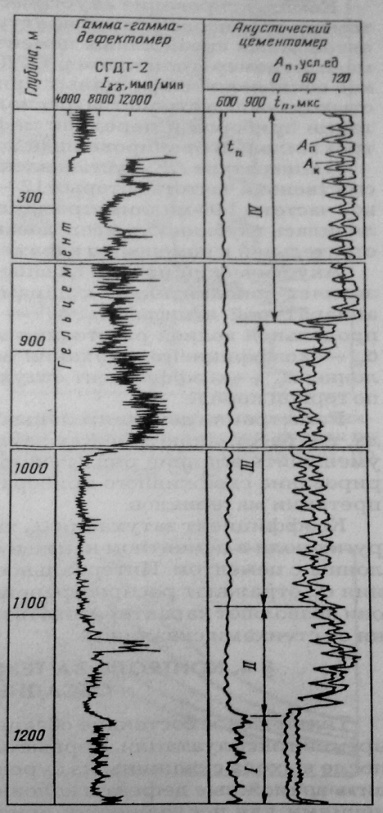

рис.7 Пример выделения цемента за колонной по диаграммам акустического цементомера и ГГД.
