ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «КАЗАНСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ВЕТЕРИНАРНОЙ МЕДИЦИНЫ ИМ. Н.Э. БАУМАНА»
Кафедра механизации
Начертательная геометрия и инженерная графика
Учебно-методическое пособие для выполнения контрольной работы по дисциплине «Начертательная геометрия и инженерная графика» для студентов заочного обучения по специальности
200503 – «Стандартизация и сертификация»
КАЗАНЬ 2012
УДК 514.18 (НГ) или 744.4(Ч)
ББК 22.151.3 (НГ) или 30.11(Ч)
Л74
Рецензенты:
П.П. Павлов кандидат технических наук, доцент Казанского государственного энергетического университета
В.П. Лебедев, доцент кафедры экономики и организации предприятий ФГБОУ ВПО «Казанская государственная академия ветеринарной медицины имени Н.Э.Баумана», кандидат с.-х. наук, доцент
Л74 |
Ломакин И.В. |
|
Начертательная геометрия и инженерная графика. Учебно-методическое пособие / И.В. Ломакин. – Казань: Центр информационных технологий КГАВМ, 2012. – 36 с. |
|
Учебно-методическое пособие для закрепления знаний по дисциплине «Начертательная геометрия и инженерная графика» и разъяснения основных приемов выполнения контрольных заданий при самостоятельной работе Учебно-методическое пособие предназначено для студентов высших учебных заведений, обучающихся по по специальности 200503 – «Стандартизация и сертификация» |
УДК 514.18
ББК 22.151.3
© Ломакин И.В, 2012
ЦЕЛЬ РАБОТЫ
1. Изучить правила построения сопряжений линий в очертаниях технических форм.
2. Ознакомиться с основными правилами нанесения размеров (ГОСТ 2.307-68).
3. Изучить приемы написания букв и цифр чертежным шрифтом
4. Освоить построение лекальных кривых по характерным точкам.
5. Освоить применение правил проекционного черчения к построению изображений предметов.
6. Изучить правила выполнения чертежей: изображения - виды, разрезы, сечения (ЕСКД ГОСТ 2.305-68).
7. Изучить правила выполнения аксонометрических проекций (ЕСКД ГОСТ 2.317-68).
ОСНОВНЫЕ ТРЕБОВАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ
Контрольная работа но дисциплине «Начертательная геометрия и инженерная графика» представляет собой эпюры и чертежи.
Задания в контрольной работе индивидуальны. Студент выполняет тот вариант, номер которого соответствует его порядковому номеру в журнале.
Контрольная работа представляется на рецензию в полном объеме. Представление контрольной работы по частям (отдельным эпюрам) не разрешается.
Пометки преподавателя должны быть приняты студентом к исполнению. Если работа не зачтена, преподаватель в рецензии указывает, какую часть контрольной работы надо переделать или же выполнить всю контрольную работу вновь.
Контрольная работа представляется на рецензию строго в сроки, указанные в учебном графике.
На зачет представляются зачтенные задания по каждой теме курса. По ним проводятся собеседования. Защита происходит на практических занятиях, по чертежам задаются вопросы по темам, без знания которых они не могли бы быть выполнены
На экзамен необходимо принести контрольную работу (альбом выполненных чертежей). Контрольная работа к экзамену должна быть "защищена".
ИЗУЧИТЬ САМОСТОЯТЕЛЬНО СТАНДАРТЫ ЕСКД:
1. ГОСТ 2.301-68 Форматы;
2. ГОСТ 2.302-68 Масштабы;
3. ГОСТ 2.303-68 Линии;
4. ГОСТ 2.304-81 Шрифты;
5. ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах
ОФОРМЛЕНИЕ РАБОТЫ
Контрольная работа по проекционному черчению выполняется на шести листах чертежной бумаги формата АЗ (297x420 мм) по ГОСТ 2.301-68.
Листам присваиваются номера: 101, 102, 103, 201, 202, 203.
На каждом листе выполняется внутренняя рамка, ограничивающая рабочее поле чертежа. Линии этой рамки проводят сплошной толстой линией от трех сторон внешней рамки на 5 мм и на 20 мм от левой для подшивки листа (Рис. 1).
Рис. 1. Разбивка листа
В правом нижнем углу формата вплотную к рамке помещается основная надпись по ГОСТ 2.104-68. форма 1 (рис. 2).
Обозначение чертежа согласно принятому на кафедре правилу КМЕХ.101000.000; КМЕХ.102000.000; КМЕХ.103000.000; КМЕХ.201000.000; КМЕХ .202000.000; КМЕХ.203000.000.
Вместо нулей после 101, 102, 103, 201, 202, 203 ставиться номер индивидуального задания. Например, если задание для листа 201 - №15, то обозначение чертежа будет таким: КМЕХ.201015.000. Остальные графы основной надписи заполняются по ГОСТу 2.104-68 "Основные надписи".
Наименование изделия в соответствии с заданием (деталь; кривая; пирамида с вырезом; цилиндр полый; деталь технической формы; деталь. изометрия.
В графе наименования или различительного индекса предприятия, выпускающего документ проставляется сокращенное название факультета и номер группы.
Рис. 2. Основная надпись
Все координаты и размеры, приведенные в таблицах, даны в мм. Чертежи заданий вычерчиваются в масштабе 1:1 и размешаются с учетом наиболее равномерного размещения всего эпюра в пределах формата листа.
Вес надписи, как и отдельные обозначения в виде букв и цифр на эпюре, должны быть выполнены стандартным шрифтом размером 3,5 или 5 и соответствии с ГОСТ 2. 304-81. Чертежи выполняются с помощью чертежных инструментов. Небрежно выполненные построения не только снижают качество чертежа, но и приводят к неправильным результатам.
Оси, линии связи вычерчиваются сплошной тонкой линией.
Первая страница работы должна быть оформлена по образцу показанному на рис.3.
Федеральное государственное образовательное учреждение
высшего профессионального образования
«Казанская государственная академия
ветеринарной медицины имени Н.Э. Баумана»
Кафедра механизации
КОНТРОЛЬНАЯ РАБОТА
по дисциплине «Начертательная геометрия и инженерная графика»
Выполнил студент группы ХХХХ Иванов И.И.
Проверил доцент Ломакин И.В.
Казань - 2011
Рис. 3
СОДЕРЖАНИЕ РАБОТЫ
Каждый студент по начертательной геометрии и проекционному черчению получает индивидуальные задания.
Лист 101. Первое задание содержит три задачи:
Выбрать базовые линии очерка детали и нанести их на чертеже.
Выполнить сопряжения линий.
Нанести выносные и размерные линии (ГОСТ 2.307-68. Разд.2).
Лист 102. Второе задание содержит две задачи на построение:
Построение опорного параллелограмма.
Нахождение точек кривой и ее построение с помощью лекал.
Лист 103. Третье задание содержит две задачи на построение:
Построение двух видов пирамиды по заданному главному изображению
Построение проекций выреза на этих видах
Лист 201. Четвертое задание содержит две задачи:
Построение двух видов пустотелого цилиндра по заданному главному изображению.
Построение разрезов.
Лист 202. Пятое задание содержит две задачи на построение:
Построение третьего вида детали технической формы.
Построение разрезов на главном виде и виде слева.
Лист 203. Шестое задание содержит две задачи на построение:
Построение изометрической проекции заданного цилиндра с разрезом.
Построение изометрической проекции детали технической формы с разрезом.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
1. Ознакомиться с содержанием задания, подобрать литературу, изучить:
ЕСКД ГОСТ 2.104 - 68. «Основные надписи»;
ЕСКД ГОСТ 2.303 - 68. «Линии»;
ЕСКД ГОСТ 2.304 - 68. «Шрифты чертежные»;
ЕСКД ГОСТ 2.305 - 68. "Изображения - виды, разрезы, сечения.
ЕСКД ГОСТ 2.306 - 68. "Обозначения графические материалов и правила их нанесения на чертежах.
ЕСКД ГОСТ 2.307 - 68. "Нанесение размеров и предельных отклонений" (Раздел 2. Нанесение размеров).
ЕСКД ГОСТ 2.317-69. "Аксонометрические проекции".
2. Выбрать необходимый формат (если лист нестандартного формата, то выделить необходимый формат тонкой линией). Нанести рамку рабочего поля чертежа сплошной основной линией. Заполнить основную надпись.
3. Произвести планировку листа, чтобы удачно разместить все необходимые изображения на чертеже.
4. Все построения выполнять тонкими, но ясно различимыми линиями карандашом ТМ или Т. При построении следует соблюдать максимальную точность.
5. Нанести размерные линии, стрелки, вписать размеры, соблюдая правила по ГОСТ 2.307 - 68, выполнить надписи, нанести штриховку в разрезах и сечениях по ГОСТ 2.307 - 68.
6. Самостоятельно проверить чертеж и перед обводкой обязательно предъявить преподавателю: получить подпись в графе "Проверил".
7. Обвести чертеж карандашом (ТМ или М).
8. Предъявить лист преподавателю для получения подписи в графе "Утвердил".
УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ЧЕРТЕЖЕЙ ЗАДАНИЯ
ЗАДАНИЕ 101 Очертания технических форм
Задание выполняется на формате А3 (формат располагается вертикально).
Масштаб-1:1
Цель работы: Изучение типов линий и приобретение навыков их выполнения (ГОСТ 2.303-68). Изучение построений сопряжений в очертаниях технических форм. Ознакомление с основными правилами нанесения размеров (ГОСТ 2.307-68). Изучение приемов написания букв и цифр чертежным шрифтом (ГОСТ 2.304-81)
Задание: Построить изображение плоского контура детали с выполнением сопряжений. Исходные данные приведены ниже
Методика оформления и последовательность выполнения задания «Очертания технических форм»:
Подготовить формат А3. Нанести внутреннюю рамку и прямоугольник основной надписи (185 x 55).
По размерам, нанесенным на исходные данные, установить габариты изображения и спланировать габаритный прямоугольник на чертеже так, чтобы очерк детали расположился примерно в середине поля формата.
Выбрать базовые линии очерка детали и нанести их на чертеже. Вычертить в тонких линиях контур детали, проведя все вспомогательные построения для центров и точек сопряжения линий.
Нанести выносные и размерные линии (ГОСТ 2.307-68. Разд.2). Особое внимание следует обратить на расположение размерных чисел над размерными линиями.
Сделать обводку чертежа.
Заполнить основную надпись, для чего сначала разобраться с конструкцией букв по рабочей тетради
Справочные материалы к заданию 101
Скругление углов
Сопряжение двух пересекающихся прямых дугой заданного радиуса называют скруглением углов. Его выполняют следующим образом (рис. 4). Параллельно сторонам угла, образованного данными прямыми, проводят вспомогательные прямые на расстоянии, равном радиусу. Точка пересечения вспомогательных прямых является центром дуги сопряжения.
Из полученного центра О опускают перпендикуляры к сторонам данного угла и на пересечении их получают точки сопряжения А а В. Между этими точками проводят сопрягающую дугу радиусом R из центра О.
Рис. 4. Скругление углов
Сопряжение дуг окружностей прямой линией
При построении сопряжения дуг окружностей прямой линией можно рассмотреть две задачи: сопрягаемая прямая имеет внешнее или внутреннее касание.

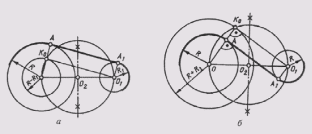

В первой задаче (рис. 5, а) из центра дуги меньшего радиуса R1 проводят касательную вспомогательной окружности, проведенной радиусом R — RI. Ее точку касания Ко используют для построения точки сопряжения А на дуге радиуса R.
Рис. 5. Сопряжение дуг окружностей прямой линией
Для получения второй точки сопряжения А1 на дуге радиуса R1 проводят вспомогательную линию О1 А1 параллельно О А. Точками A и А1будет ограничен участок внешней касательной прямой.
Задача построения внутренней касательной прямой (рис. 5, б) решается, если вспомогательную окружность построить радиусом, равным R + R1.
Сопряжение двух дуг окружностей третьей дугой
При построении сопряжения двух дуг окружностей третьей дугой заданного радиуса можно рассмотреть три случая: когда сопрягающая дуга радиусаR касается заданных дуг радиусов R1 и R2 с внешней стороны (рис. 6, а); когда она создает внутреннее касание (рис. 6, б); когда сочетаются внутреннее и внешнее касания (рис. 6, в).
Построение центра О сопрягающей дуги радиуса R при внешнем касании осуществляется в следующем порядке: из центра О1 радиусом, равным R + R1,проводят вспомогательную дугу, а из центра O2 проводят вспомогательную дугу радиусом R + R2. На пересечении дуг получают центр О сопрягаемой дуги радиуса R, а на пересечении радиусом R + R1и R + R2 с дугами окружностей получают точки сопряжения А и А1.
Построение центра О при внутреннем касании отличается тем, что из центра О1 проводят вспомогательную окружность радиусом, равным R — R1 а из центра О2 радиусом R — R2. При сочетании внутреннего и внешнего касания из центра О1 проводят вспомогательную окружность радиусом, равным R —R1, а из центра О2 — радиусом, равным R + R2.
Сопряжение дуги окружности и прямой линии второй дугой
Здесь может быть рассмотрено два случая: внешнее сопряжение (рис. 35, а) и внутреннее (рис. 35, б). В том и в другом случае при построении сопрягающей дуги радиуса R центр сопряжения О лежит на пересечении геометрических мест точек, равно удаленных от прямой и дуги радиуса R на величину R1.
При построении внешнего сопряжения параллельно заданной прямой на расстоянии R1 в сторону окружности проводят вспомогательную прямую, а из центра О радиусом,равным R + R1,— вспомогательную окружность, и на их пересечении получают точку О1 — центр сопрягающей окружности. Из этого центра радиусом R проводят сопрягающую дугу между точками А и А1, построение которых видно из чертежа.
Построение внутреннего сопряжения отличается тем, что из центра О проводят вспомогательную дугу радиусом, равным R — R1.
Рис. 6. Сопряжение двух дуг окружностей третьей дугой
Рис. 7. Сопряжение дуги окружности и прямой линии второй дугой
Варианты задания 101
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
ЗАДАНИЕ 102. Построение лекальных кривых
Задание выполняется на формате А3 (формат располагается горизонтально).
Масштаб-1:1.
Цель работы: Изучение типов линий и приобретение навыков их выполнения (ГОСТ 2.303-68). Изучение построений лекальных кривых по характерным точкам. Изучение приемов написания букв и цифр чертежным шрифтом (ГОСТ 2.304-81).
Задание: Построить изображение эллипса.
Методика оформления и последовательность выполнения задания «Построение лекальных кривых»:
Подготовить формат А3. Нанести внутреннюю рамку и прямоугольник основной надписи (185 x 55).
Провести горизонтальную прямую. Отметить на ней точку О и построить в точке О сопряжённые диаметры эллипса KL и ЕМ: больший—под углом ° к горизонтальной прямой, малый — под углом °(рис.8).
Рис.8 Рис9
Проведя через концевые точки К и L, E и M прямые, параллельные осям, получить параллелограмм
Поделить большую сторону параллелограмма и малую ось на равное число частей, например на восемь.
Из точек К и L через точки деления провести лучи; пересечения лучей дают точки эллипса. °(рис.9).
Сделать обводку чертежа с помощью лекал.
Заполнить основную надпись.
Исходные данные к заданию 102
Вариант |
Большая ось KL |
(наклон KL), град |
Малая ось EM |
(Наклон EM) , град |
1 |
150 |
7 |
60 |
41 |
2 |
140 |
13 |
70 |
35 |
3 |
130 |
21 |
80 |
28 |
4 |
120 |
7 |
90 |
41 |
5 |
150 |
13 |
100 |
35 |
6 |
140 |
21 |
60 |
28 |
7 |
130 |
7 |
70 |
41 |
8 |
120 |
13 |
80 |
35 |
9 |
150 |
21 |
90 |
28 |
10 |
140 |
7 |
100 |
41 |
11 |
130 |
13 |
60 |
35 |
12 |
120 |
21 |
70 |
28 |
ЗАДАНИЕ 103. Пирамида с вырезом (формат А3)
Задание выполняется на формате А3 (формат располагается горизонтально).
Масштаб-1:1
Задание: По главному изображению пирамиды, рассеченного проецирующими плоскостями, выполнить построение двух остальных видов. Выполнить проекции линий разреза на остальных видах.
В задании предъявлено главное изображение пирамиды. Варианты заданий для листа 103 имеют, примерно, вид, указанный на рис.10. Основание пирамиды вписано в окружность диаметром 100 мм. Высота пирамиды 100 мм. Остальные исходные данные по вариантам приведены в таблице.
-
Вариант
a1
a2
b
h
f
1
70
40
60
20
15
2
70
25
65
15
20
3
70
30
70
10
15
4
70
35
75
20
20
5
70
45
60
15
15
6
70
40
65
10
20
7
75
25
70
20
15
8
75
30
75
15
20
9
75
35
60
10
15
10
75
45
65
20
20
11
75
40
70
15
15
12
75
25
75
10
20
Рис.10 . Пример задания 103
Задача 1. Построение двух видов пирамиды по заданному главному изображению.
Вначале строится вид сверху (правильный пятиугольник). Затем выполняется построение главного вида и вида слева. При этом возникает необходимость найти проекции точек основания.
Задача 2. Построение проекций выреза на этих видах.
Построение проекций выреза сводится к последовательному трехкратному решению задачи пересечения пирамиды плоскостью.
Справочные материалы к заданию 103
Деление окружности на 5 частей.
Деление окружности на пять частей выглядит более путанным, чем деление окружности на привычные 6 частей. Но на самом деле, и это построение не вызовет у вас сложности, если вы будете знать алгоритм.
Чтобы разделить окружность на 5 равных частей, нужно выполнить следующие шаги:
Для начала построим точку О1. Она лежит на горизонтальной оси на расстоянии полурадиуса от центра. Для нахождения середины отрезка используется метод засечек (рис.11).
Начнем построение пятиугольника. Проведем дугу радиусом R1 с центром в точке О1, проходящую через точку 1. Получим точку А (рис.12).
Рис.11 Рис.12
Теперь проведем дугу радиусом R2 с центром в точке 1 и проходящую через точку А. Мы получили точки 2 и 3 (рис.13)..
Из точек 2 и 3 таким же радиусом R2 сделаем еще две засечки на окружности - точки 4 и 5. Таким образом, мы получил пять точек, делящих окружность на 5 равных частей (рис.14).
Рис.13 Рис.14
Для наглядности соединим полученные точки между собой - получим правильный пятиугольник (рис.15).
Рис.15
Запомнив этот алгоритм вы всегда сможете при необходимости разделить окружность на 5 равных частей. или же построить правильный пятиугольник.
Пересечение многогранников плоскостью.
Пример конструирования устойчивой подставки в виде усеченной пирамиды показан на рис.16.4. Наклонная площадка ABCD образована срезом верхней части пирамиды фронтально- проецирующей плоскостью S (S2). Фронтальные проекции a2, b2, c2, d2 точек находятся на фронтальном следе S2 плоскости, а фронтальная проекция площадки ABCD совпадает со следом S2. Профильная a3b3c3d3 и горизонтальная a1b1c1d1проекции площадки построены по проекциям указанных точек на проекциях соответствующих ребер.
Рис.16
ЗАДАНИЕ 201. Пересечение поверхности плоскостью
Задание выполняется на формате А3 (формат располагается горизонтально).
Масштаб-1:1
Задание: По главному изображению пустотелого цилиндра вращения, рассеченного проецирующими плоскостями, выполнить построение двух остальных видов
В задании предъявлено главное изображение (фронтальный разрез) пустотелого цилиндра. Варианты заданий для листа 201 имеют, примерно, вид, указанный на рис.12. Исходные данные по вариантам приведены в таблице.
-
Вариант
d1
d2
h1
h2
b1
1
100
60
80
40
35
2
100
55
90
30
45
3
100
35
100
20
35
4
100
45
110
40
45
5
100
40
80
30
35
6
100
60
90
20
45
7
100
55
100
40
35
8
100
35
110
30
45
9
100
45
80
20
35
10
100
40
90
40
45
11
100
60
100
30
35
12
100
55
110
20
45
Рис.12 . Пример задания 201
Задача 1. Построить два недостающих вида.
При этом возникает необходимость построения линий пересечения поверхности цилиндра проецирующими плоскостями.
Из курса начертательной геометрии известно, что плоскость, параллельная оси (образующим) цилиндра, пересекает его по двум прямым линиям, т. е. по образующим. Плоскость, наклоненная к оси цилиндра, пересекает его по эллипсу.
Построение проекций эллипса, на каком - либо виде следует начинать с нахождения характерных точек (1, 2, 3), затем находятся промежуточные точки (А, В,...). Пример построения проекции эллипса дан на рис. 17.
Рис. 17. Построение проекций эллипса
Задача 2. Выполнить необходимые разрезы.
Разрез на виде слева следует выполнить справа от вертикальной оси цилиндра. Разрезы на всех изображениях следует штриховать под углом 45° к линиям рамки чертежа в одном и том же направлении с одинаковым шагом. Пример выполнения листа 201 приведен на рис.18.
Рис.18. Выполнение необходимых разрезов
ЗАДАНИЕ 202. Разрезы простые
Задание выполняется на формате А3 (формат располагается горизонтально).
Масштаб-1:1
Задание: Выполнить изображение простого разреза предмета на месте главного вида. Исходные данные, задающие изображение двух видов предмета, приведены ниже.
Методика оформления и последовательность выполнения чертежа разреза простого:
Проработать учебную литературу по темам разрезы (ГОСТ 2.305-68 раздел 3).
Подготовить формат А3. Вычертить рамку чертежа и основной надписи. Произвести планировку изображений на формате так, чтобы изображения были расположены равномерно на поле чертежа. Расстояние между изображениями, а так же между изображениями и рамкой чертежа, рекомендуется выбрать 40-35 мм, что достаточно для нанесения размеров. Вычертить изображения, габаритных прямоугольников, трёх изображений видов.
По указанным исходным данным (см. ниже) начертить главный вид и вид сверху. Вычерчивание изображений лучше начинать с вида сверху. Построить изображение вида слева. Изображения располагаются в проекционной связи.
Выполнить на месте главного вида фронтальный разрез. При необходимости совместить половину вида с половиной разреза. Нанести штриховку, обвести изображения. Выполнять разрез рекомендуется в такой последовательности:
а) в определённом месте предмета мысленно провести секущую плоскость; б) часть предмета, находящуюся между наблюдателем и секущей плоскостью отбросить; в) оставшуюся часть предмета спроецировать на фронтальную плоскость проекций и изобразить на месте главного вида.
Нанести размерные линии, проставить размеры.
Заполнить основную надпись.
Варианты задания 202
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
ЗАДАНИЕ 203. По заданиям 201 и 202 выполнить аксонометрию деталей
Задание выполняется на формате А3 (формат располагается горизонтально).
Задание: Построить изометрическую проекцию предметов изображённых в заданиях 201 (Пересечение поверхности плоскостью) и 202 (Разрезы простые). Изобразить две отдельные части предмета рассечённого несколькими секущими плоскостями.
Методика оформления и последовательность выполнения чертежа изометрической проекции детали:
Построить изображение аксонометрических осей и габаритный параллелепипед.
Изобразить две составные части предмета с изображением овалов.
Выполнить штриховку и обвести основные линии.
Изобразить схему осей изометрической проекции.
Заполнить основную надпись.
Справочные материалы к заданию 203
Овалы в изометрии
Плавные выпуклые кривые, очерченные дугами окружностей разных радиусов, называют овалами. Овалы состоят из двух опорных окружностей с внутренними сопряжениями между ними.
Различают овалы трехцентровые и многоцентровые. При вычерчивании многих деталей, например кулачков, фланцев, крышек и других, контуры их очерчивают овалами. Рассмотрим пример построения овала по заданным осям. Пусть для четырехцентрового овала, очерченного двумя опорными дугами радиуса R и двумя сопрягающими дугами радиуса r , заданы большая ось АВ и малая ось CD. Величину радиусов R u r надо определить путем построений (рис. 19). Соединим концы большой и малой оси отрезком AС, на котором отложим разность СЕ большой и малой полуосей овала. Проведем перпендикуляр к середине отрезка AF, который пересечет большую и малую оси овала в точках О1 и О2. Эти точки будут центрами сопрягающихся дуг овала, а точка сопряжения будет лежать на самом перпендикуляре.
Рис. 19 Построение эллипса в изометрии
Рис. 20 Расположение осей эллипса в плоскостях ХOZ, УOZ, ХОУ в изометрии
Штриховка
Для выявления внутреннего строения детали в изометрии применяют разрезы. Плоскости разрезов, как правило, параллельны координатным плоскостям. Направление штриховки в изометрии показано на рис. 7.
Если секущая плоскость проходит через ребро жесткости, спицу или тонкие стенки, то эти элементы в аксонометрическом разрезе всегда штрихуются.
Рис. 21 Направление штриховки в изометрии
На рис. 22 дано поэтапное построение изометрии некоторых конструктивных элементов деталей.
Примеры выполнения листов 202 и 203 даны на рис. 23, рис. 24.
Рис. 22 . (а, б, в, г) Поэтапное построение изометрии
Рис. 23 . Пример выполнения задания 202
Рис. 24 . Пример выполнения задания 203
