2.5. Расчет диаметра трубопровода и скорости движения жидкости

Находим внутренний диаметр труб, с помощью которых соединяются гидроаппараты. Для этого зададимся скоростью движения жидкости согласно требованиям ГОСТ в зависимости от давления насоса P_Н . Принимаем υ_РЖ = 3,2 м/с.

Имея в виду, что

где d_Т - внутренний диаметр труб, получим

Найденное значение диаметра d_Т округляем до ближайшего стандартного в бoльшую сторону согласно ГОСТ 16516-80 [14, с.7], т.е. d_Т = 25 мм.

Уточнив внутренний диаметр труб, находим среднюю скорость движения жидкости в трубах

2.6. Подбор гидроаппаратуры

Зная расходы и ориентировочные величины давлений, приступим к выбору гидроаппаратуры. Применительно к рассчитываемому гидроприводу необходимо выбрать предохранительный клапан, гидрораспределитель, два дросселя, два обратных клапана и фильтр. Производим подбор гидроаппаратуры, удовлетворяющей полученным данным по расходу Q_Н (не ниже 70 л/мин) и давлению P (не ниже 6,3 МПа). Все данные по выбранной аппаратуре представлены в табл.1.

Гидроаппаратура	Кол-во	Тип	Расход, л/мин	Давление, МПа	Перепад давлений, МПа
Предохранительный клапан [14, с.124]	2	ПГ54-32М	125	6,3	0,2
Гидрораспределитель [14, с.78, 85, 86] (ΔP по [14, рис.4.3])	1	ВММ10.44	100	32	0,22
Дроссель [14, с.143, 146, 148]	1	МПГ55-14М	100	10	0,2
Фильтр щелевой [14, с.304]	1	63-80-1	63	6,3	0,1

2.7. Описание выбранной гидроаппаратуры

Предохранительный клапан ПГ54-32М (рис.5) стыкового присоединения состоит из следующих основных деталей: корпуса 3, колпачка 5, золотника 2, пружины 6, регулировочного винта 8 и втулки 7. Масло подводится к аппарату через отверстие P и отводится через отверстие A. Линия P через канал 10 и малое отверстие (демпфер) 11 соединена с полостью 1, а полость 9 через канал 4 - с отверстием A. Когда усилие от давления масла на торец золотника в полости 1 преодолевает усилие пружины 6 (регулируется винтом 8) и усилие от давления масла на противоположный торец золотника в полости 9, золотник перемещается вверх, соединяя линии P и A.

Рис.5. Конструкция гидроклапана давления ПГ54-34М

Гидрораспределитель типа ВММ10.44 по ГОСТ 24697-81 (рис.6) имеет чугунный литой корпус 1, в котором выполнены каналы для подключения линий P, T, A и B. Корпус имеет пять маслоподводящих канавок. В центральном отверстии корпуса (диаметром 10 мм) расположен золотник 2, который через толкатели 3 перемещается узлом управления.

    Рис.6. Распределитель ВММ 10.44 и пилот с управлением от рукоятки: а) внешний вид; б) конструкция; в) исполнение по 44-й гидросхеме

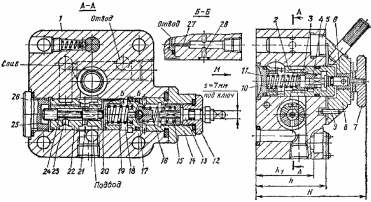

Дроссель типа МПГ55-14М (ТУ27-20-2205-78) состоит из следующих основных деталей (рис.7): корпуса 1, втулки 2, втулки-дросселя 3, винта 4, валика 6, лимба 8, контргайки 7, пробки 11, пружины 10, указателя оборотов 5 и штифта 9. Масло из гидросистемы подводится к отверстию "подвод" аппарата, проходит через дросселирующую щель, образованную фасонным отверстием во втулке 2 и торцом втулки-дросселя 3 (вид Б), и отводится через отверстие "отвод". Расход регулируется путем осевого перемещения втулки-дросселя 3 с помощью винта 4 в одну сторону и пружины 10 - в противоположную. Винт поворачивается от лимба 8 через валик 6. Между винтом и валиком установлена втулка с зубчатым зацеплением, позволяющим так устанавливать лимб относительно валика, что при полностью закрытом дросселе утечка него не превышает 0,06 л/мин. Полному осевому перемещению втулки-дросселя соответствует четыре оборота лимба, что позволяет плавно регулировать расход масла. После каждого полного оборота лимб с помощью штифта 9 поворачивает на ¼ оборота указатель 5, на торце которого имеются цифры "1"…"4"; самопроизвольный поворот указателя предотвращает шариковый пружинный фиксатор. Острые кромки по всему периметру дросселирующей щели практически исключает зависимость установленного расхода от температуры масла, а треугольная форма проходного сечения при малых открытиях уменьшает опасность засорении.

Рис.7. Конструкция дросселя МПГ55-14М

Фильтр щелевой 63-80-1 ГОСТ 21329-75 (рис.8) имеет фильтрующий пакет, состоящий из набора основных 8 и промежуточных 9 пластин. Фильтр по конструкции состоит из стакана 1, крышки 2, оси 3, стойки 10 с закрепленными на ней скребками 11, рукоятки 4, уплотнений 5, 6 и пробки 7, служащей для слива загрязнений. Из отверстия I крышки масло проходит через щели между платинами 8 и отводится в гидросистему через отверстие II. При повороте фильтрующего пакета рукояткой 4 скребки 11 прочищают щели между основными пластинами. Очистку фильтрующего пакета не рекомендуется выполнять во время работы гидропривода.

Рис.8. Фильтр щелевой 63-80-1
