4.2 Упругие шайбы.

Стопорение упругими шайбами основано на создании постоянных сил трения в резьбе и на торце гайки. Силы трения препятствуют отвертыванию гайки при вибрациях, пульсации сил, дей­ствующих на соединение, а также при появле­нии остаточных деформаций в системе (напри­мер, при смятии опорных поверхностей). Чем больше упругость шайбы, тем надежнее стопорение.

Простейшая и наиболее часто применяемая (хотя далеко не самая совершенная) форма упругого стопорения — разрезная пружинная шайба — шайба Гровера (иногда называемая просто «гровером»). Шайба предста­вляет собой изготовленное из закаленной ста­ли кольцо с косым разрезом под углом ~ 15° к оси кольца. Наклон разреза делается левым для правой резьбы и правым для левой ре­зьбы.

Недопустима установка шайб Гровера на поверхностях мягких металлов (например, литые алюминиевые и магниевые сплавы): зубчики шайб портят такие поверхности.

Применение стальных подкладных шайб сводит на нет стопорящий эффект врезания зубчиков в тело корпуса.

Лучше в этом отношении пружинные шайбы сферические, конические, выгнутые по цилиндру и перекрученные плоские.

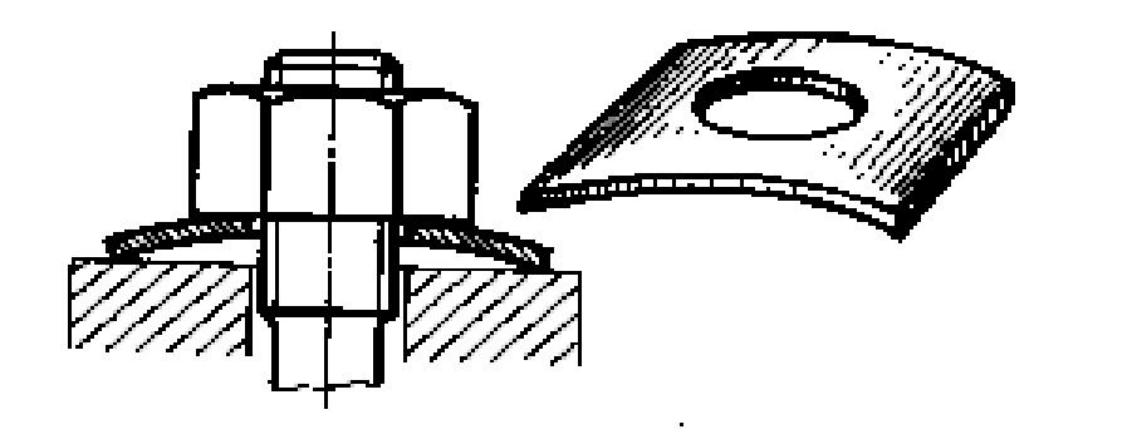

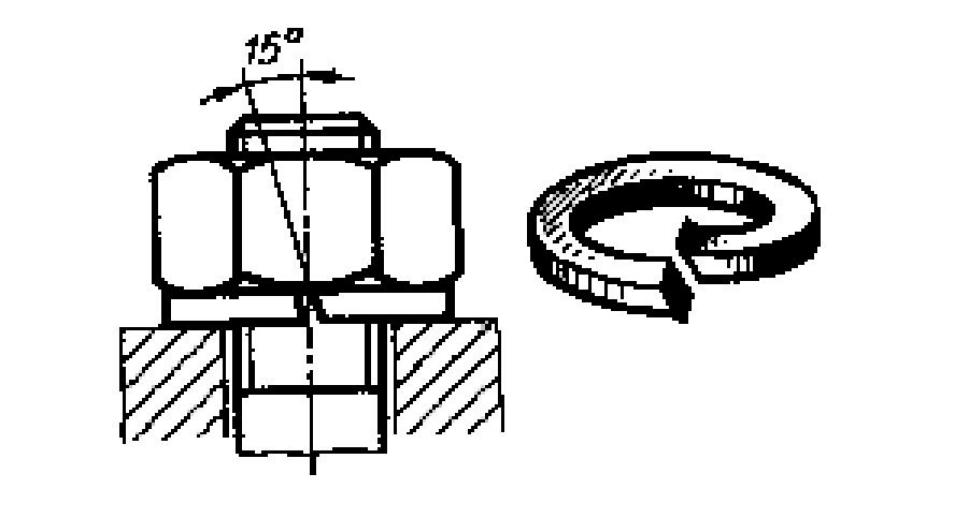

Рисунок 1 – Разрезная пружинная Рисунок 2 – Цилиндрическая

пружинная шайба прямоугольной формы

шайба (шайба Гровера)

4.3 Храповые шайбы.

При этом способе под гайку подкладывают шайбы, выполненные из закаленной стали и снабженные зубчиками. Форма зубчиков такова, что они, не мешая за­вертыванию гайки, препятствуют ее отверты­ванию, впиваясь своими острыми гранями в торец гайки и в опорную поверхность корпу­са и действуя наподобие храповых собачек (от­куда и возникло название шайб).

Стопорение осуществляется отчасти по принципу упругого стопорения, отчасти по принципу жесткой свя­зи между гайкой и корпусом; гайка стопорит­ся и «на болт» и «на корпус».

Для упрощения монтажа храповые шайбы иногда встраивают в гайку, обеспечивая в соединении возможность враще­ния гайки относительно шайбы.

Храповые шайбы не применяют, если притя­гиваемая деталь изготовлена из мягкого (алю­миниевые и магниевые сплавы) или из очень твердого металла (закаленная сталь). В первом случае шайбы портят поверхность детали, во втором — эффективность стопорения значи­тельно снижается: остается только пружинный эффект, а храповой исчезает. Целесообразная область применения храповых шайб — детали с твердостью в пределах НВ 250 — 300.

Рисунок 1 – Стопорение гайки храповой шайбой с наружными зубьями.

4.4. Пластинчатые стопоры

Пластинчатые стопоры представляют собой пластину с вырезами под шестигранник гайки. Стопор устанавливают около гайки и крепят к корпусу обычно в двух точках( для того, чтобы предупредить самопроворачивание стопора).

К недостаткам стопоров относятся сложность крепления стопора и необходимость стопорения деталей, крепящих стопор. По этой причине пластинчатые стопоры применяют чаще всего для стопорения парных болтов, когда пластинка крепится самими стопорными гайками.

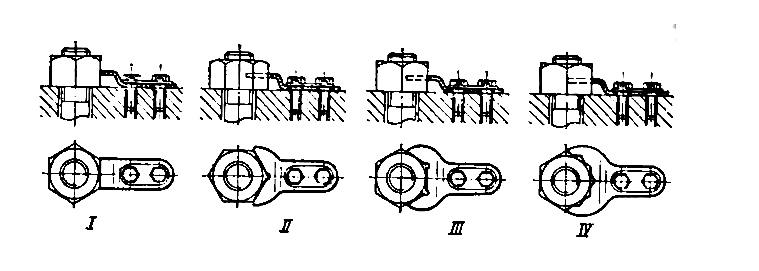

Рисунок 1 – Стопорение гаек пластинами.
