Классификация вибраций

В соответствии с СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий» вибрация, воздействующая на человека, классифицируется следующим образом.

По способу передачи:

• общая вибрация, передающаяся через опорные поверхности на те­ло сидящего или стоящего человека;

• локальная вибрация, передающаяся через руки человека, на ноги сидящего человека и на предплечья, контактирующие с вибрирующими поверхностями рабочих столов.

Общая вибрация в соответствии с ГОСТ 12.1.012 – 90 и СН 2.2.4/2.1.8.566 – 96 по источнику подразделяется на три категории:

1 – транспортная вибрация, воздействующая на операторов самоходных и при­цепных машин и транспортных средств при их движении по местности, агрофонам и дорогам, в т.ч. при их строительстве;

2 – транспортно-технологическая вибрация, воздействующая на операторов машин с ограниченной подвижностью, перемещающихся только по специально подготовленным поверхностям производственных помещений, промышленных площадок и горных выработок;

3 «а» – технологическая вибрация, воздействующая на операторов стационарных машин и оборудования или передающаяся на рабочее место, не имеющее источников вибрации;

3 «б»  технологическая вибрация, передающаяся на рабочие места, где нет ге­нерирующих вибрацию машин;

3 «в» – вибрация на рабочих местах работников умственного труда и персонала, не занимающегося физическим трудом.

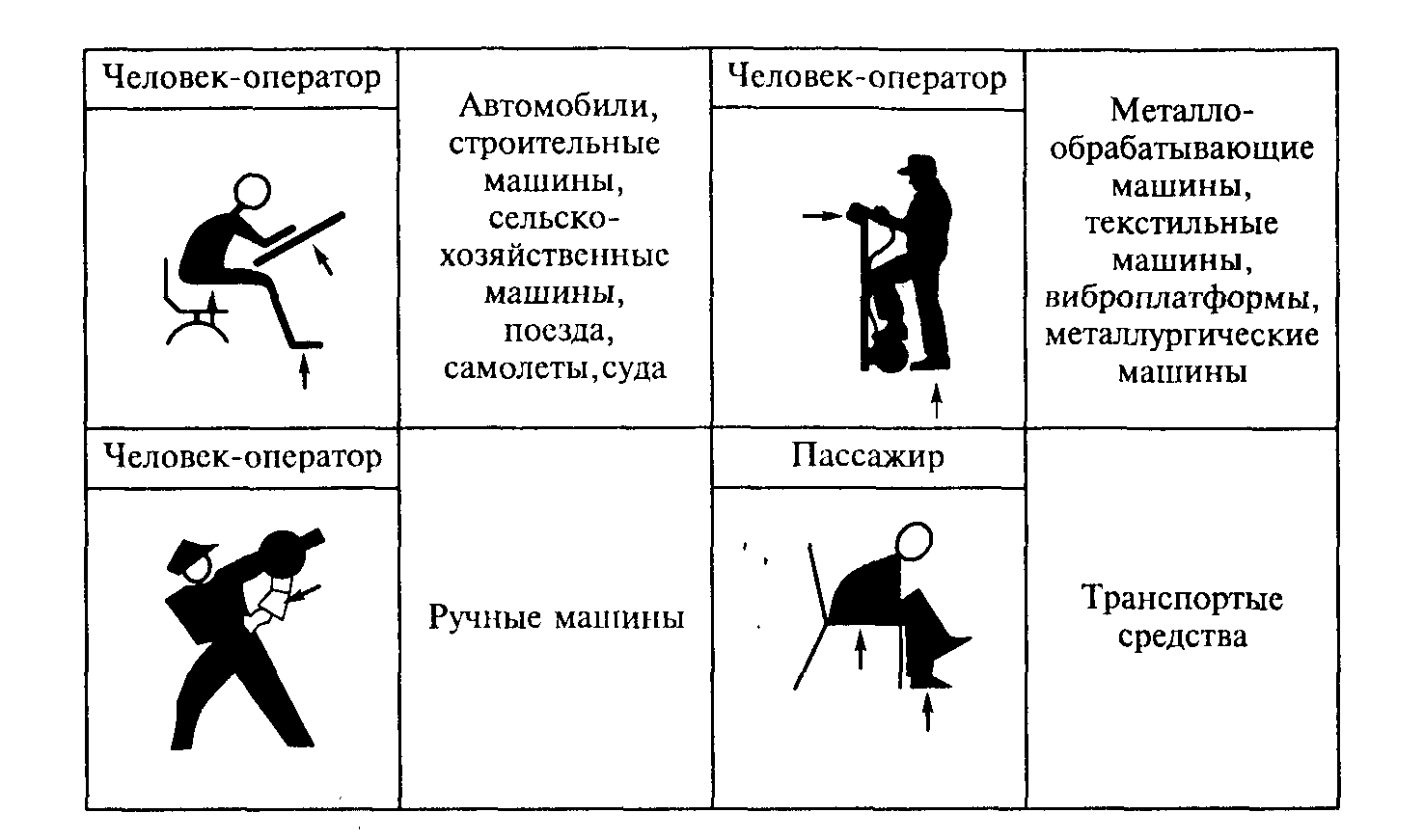

Характерные случаи передачи вибрации телу человека с указанием опорных поверхностей

Рис. 11.2. Варианты передачи вибрации телу человека

По источнику возникновения:

• общая в жилых помещениях и общественных зданиях:

  • от внешних источников (городского рельсового транспорта и автотранспорта; промышленных предприятий и передвижных промышленных установок);

  • от внутренних источников инженерно-технологического оборудования зданий и бытовых приборов (лифты, вентиляционные системы, холодильники и т.д.);

• локальная вибрация на производстве:

  • локальная вибрация, передающаяся человеку от ручного ме­ханизированного инструмента (с двигателями), органов ручного управления машинами и оборудованием;

  • локальная, передающаяся человеку от ручного немеханизированного инструмента (без двигателей).

Вибрация в зависимости от времени действия подразделяется на:

• постоянную, при которой величина контролируемого параметра за время наблюдения изменяется не более, чем в два раза (на 6 дБ);

• непостоянную, при которой величина контролируемого параметра изменяется более чем в 2 раза (на 6 дБ) за время наблюдения не менее 10 мин при измерении с постоянной времени 1 с., в том числе колеблющуюся, прерывистую и импульсную.

По характеру спектра:

• Узкополосная, у которой контролируемые параметры в одной третьоктавной полосе частот более чем на 15 дБ превышают значения в соседних третьоктавных полосах (рис. 11.3);

• Широкополосная — с непрерывным спектром более одной октавы (рис.11.4).

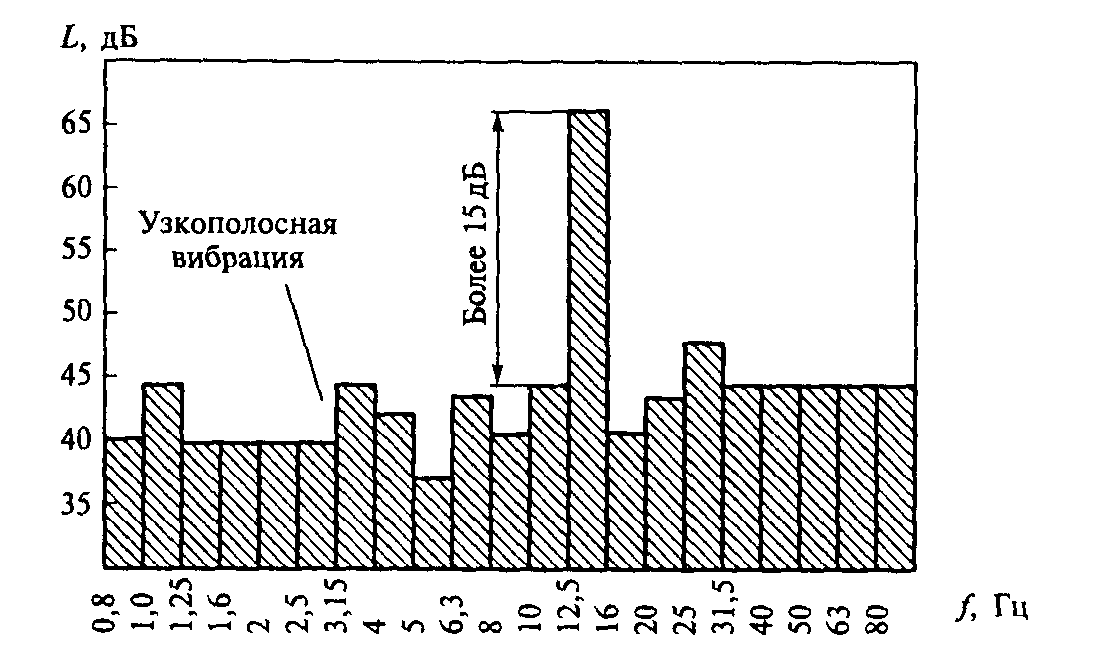

Рис. 11.3. Узкополосная вибрация

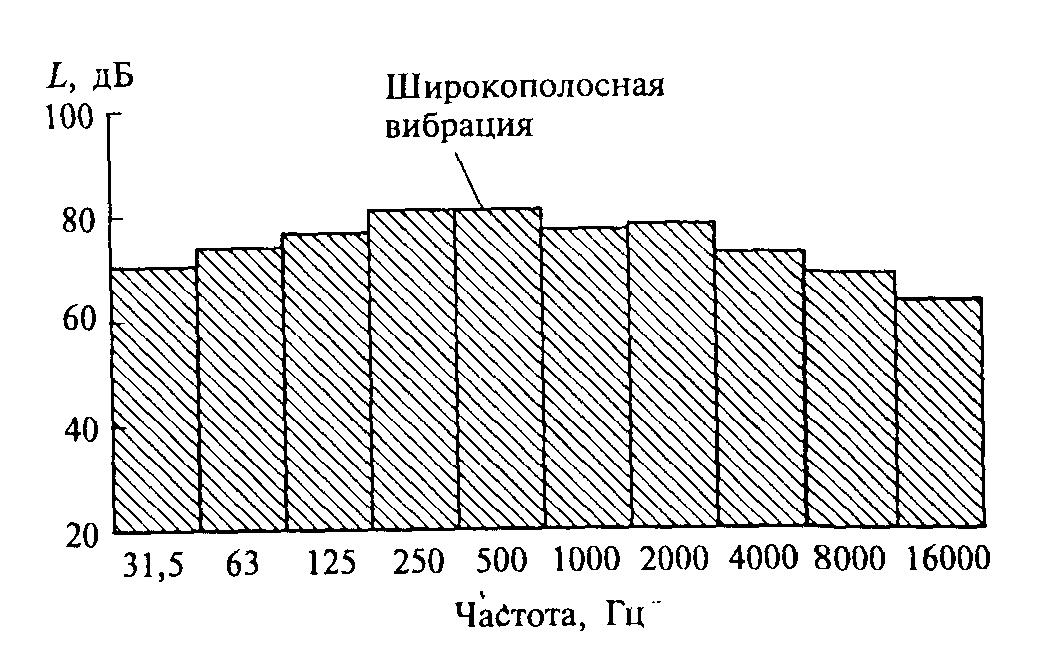

Рис. 11.4. Широкополосная вибрация

По частотному составу:

• Низкочастотная – с преобладанием максимальных уровней в октавных полосах частот 1-4 Гц для общих вибраций и 8-16 Гц — для локальных вибраций.

• Среднечастотная – 8-16 Гц для общих вибраций и 31,5-63 Гц — для локальных вибраций.

• Высокочастотная – 31,5-63 Гц для общих вибраций и 125-1000 Гц — для локальных вибраций.
