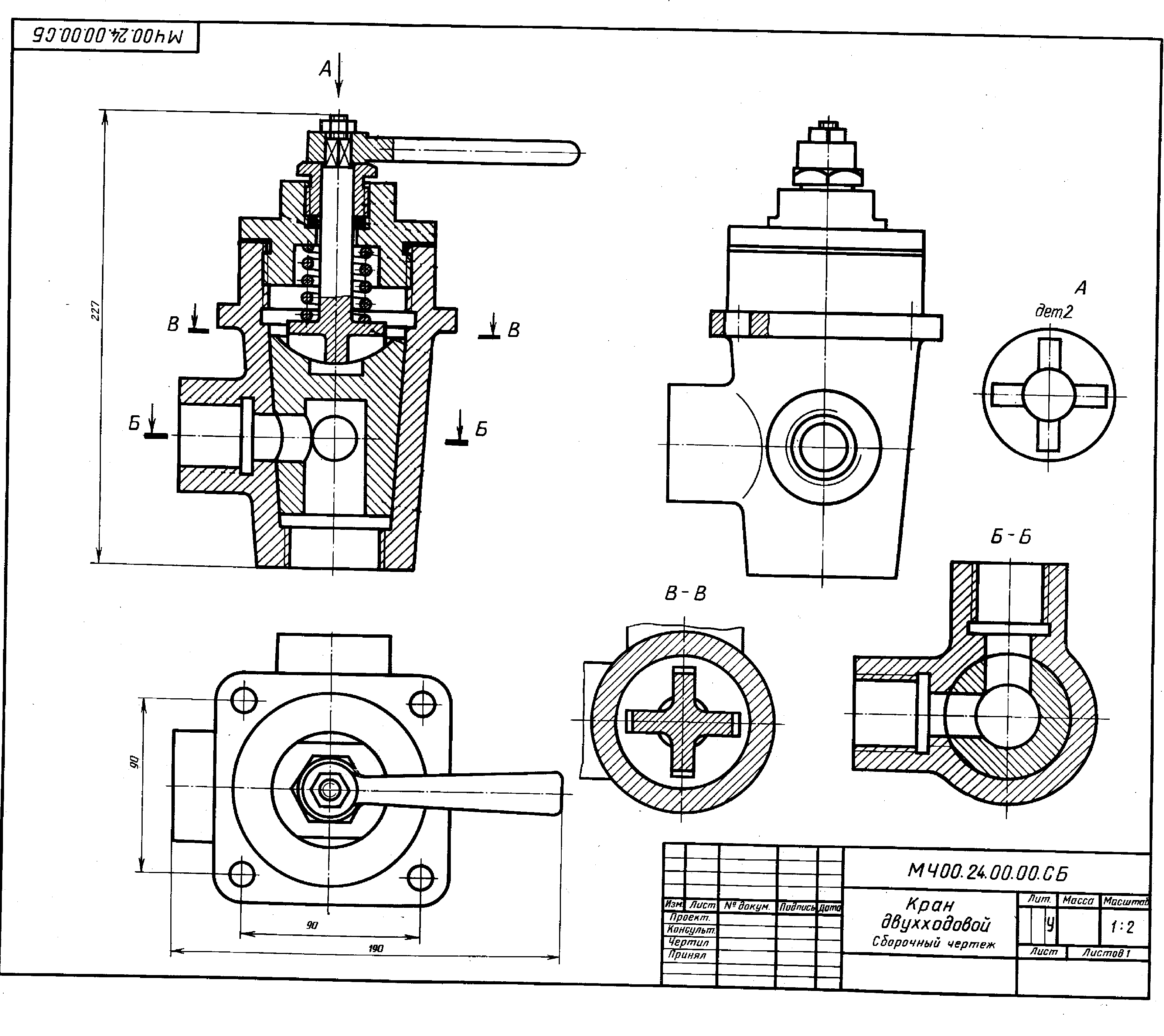

11. Определить количество деталей, включая стандартные, необходимое для сборки данного изделия.
Рис.1.
12. Определить общее количество резьбовых поверхностей в деталях, включая стандартные, в изделии Рис. 1
13. Внутренняя горизонтальная ограждающая конструкция, разделяющая здание на этажи называется # # #
1) кровлей
2) перекрытием
3) перегородкой
14. Горизонтальные координационные оси на планах зданий маркируются:
1) снизу вверх прописными буквами русского алфавита
2) сверху вниз прописными буквами русского алфавита
3) снизу вверх арабскими цифрами
Главным фасадом называется # # #
вид на здание сзади
вид на здание спереди
вид на здание со стороны улицы
16. Маркировка координационных осей осуществляется:
1) в кружочках на концах осей
2) на полках линий - выносок
3) на концах осей без кружочков
17. Сечение сооружения вертикальной плоскостью вдоль его оси называется:
1) разрезом вдоль оси
2) продольным профилем
3) сечением вдоль оси
4) профилем по направлению
Вариант 5
1.
-

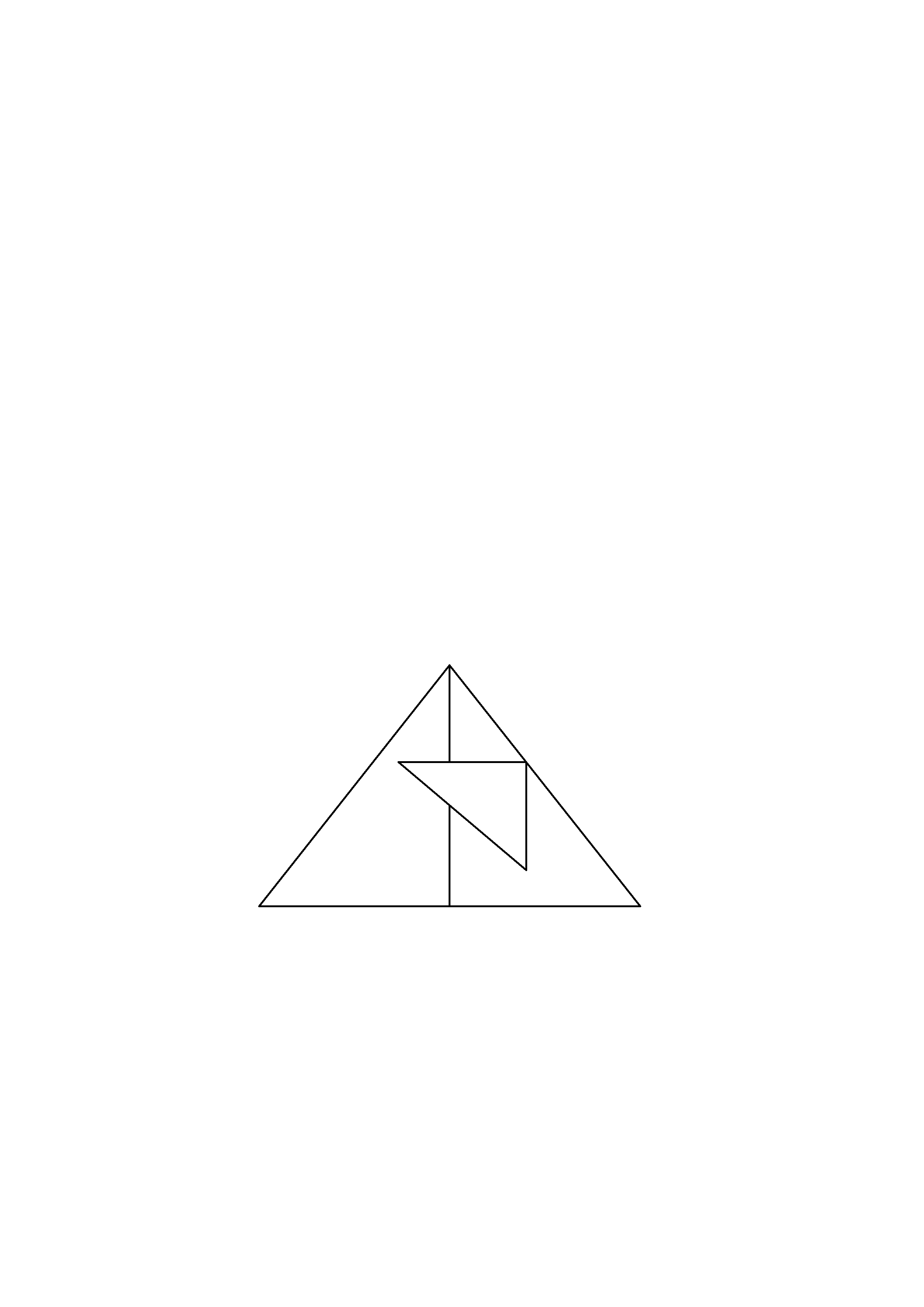

Дана фронтальная проекция пирамиды со сквозным отверстием.
Укажите номер рисунка, соответствующего горизонтальной проекции видимой части изображения
2. Что показывается в сечении?
1) то,что pасположено в секущей плоскости 2) то,что pасположено за секущей плоскостью 3) то,что pасположено пеpед секущей плоскостью 4) то,что pасположено в секущей плоскости и находится пеpед ней 5) то,что pасположено в текущей плоскости и находится за ней
3. Как называется изображение, поясняющее профиль детали?
-
1) выносной элемент 2) наложенное сечение 3) местный разрез 4) вынесенное сечение 5) простой разрез
4. Какая линия получится при пересечении цилиндра плоскостью, параллельной его оси?
1) эллипс 2) парабола 3) гипербола 4) окружность 5) пара прямых

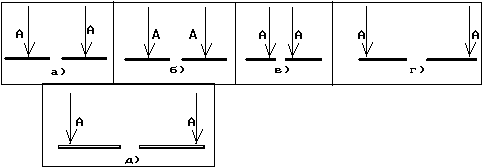

5. Укажите правильное обозначение секущей плоскости.
1) на рисунке д 2) на рисунке в 3) на рисунке а 4) на рисунке г 5) на рисунке б
6. Какой из указанных масштабов является нестандартным?
1) М5:1. 2) М1:2. 3) М1:4. 4) М3:1. 5) М10:1
7. Какое из обозначений соответствует шайбе первого исполнения для болта с диаметром стержня 12 мм по ГОСТ 11371-78?
1) шайба 1М12 ГОСТ 11371-78. 2) шайба 1.12 ГОСТ 11371-78 3) шайба 12 ГОСТ 11371-78 4) шайба М12 ГОСТ 11371-78 5) шайба 2.12 ГОСТ 11371-78
8. В каких единицах измеряется трапецеидальная резьба?
1) в дюймах 2) в градусах 3) в радианах 4) в мм 5) в см
9. На каких стандартных форматах можно совмещать спецификацию со сборочным чертежом?
1) на любом формате 2) на форматах А3 и А4 3) совмещать спецификацию и сборочный чертеж не разрешается 4) на формате А1 5) на формате А4
10. На каком рисунке верно обозначена метрическая резьба?
1) на рис. а) 2) на рис. г) 3) на рис. б) 4) на рис. в) 5) на рис. д)

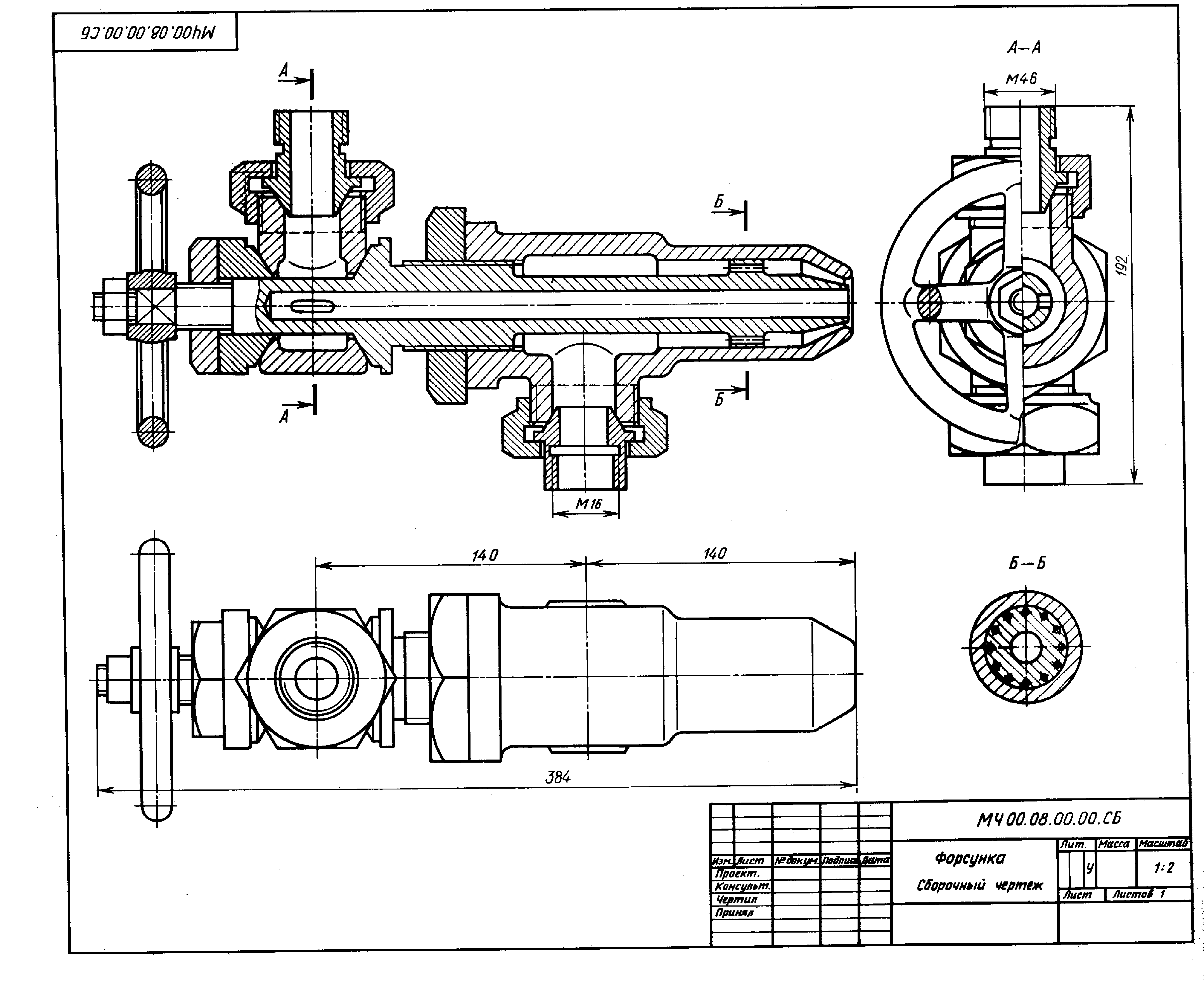

11. Определить количество деталей, включая стандартные, необходимое для сборки данного изделия.
Рис.1.
12. Определить общее количество резьбовых поверхностей в деталях, включая стандартные, в изделии Рис. 1
13. Для отвода атмосферных вод от стен здания служит:
1) отмостка
2) пандус
3) цоколь
14. В качестве нулевой отметки для зданий принимают:
1) уровень чистого пола первого этажа
2) уровень земли
3) уровень пола подвального помещения
15. Мысленное рассечение здания вертикальной плоскостью, на котором изображен внутренний вид помещения, называется # # #
1) архитектурным разрезом
2) конструктивным разрезом
3) сечением
16. Верхний водоизолирующий слой крыши здания называется # # #
1) покрытием
2) кровлей
3) потолком
17. Масштабом уклона плоскости является:
1) проградуированное заложение линии наибольшего уклона
2) проградуированное заложение оси симметрии сооружения
3) проградуированное заложение бровки сооружения
4) расстояние между горизонталями откоса
