Вариант 3

1.

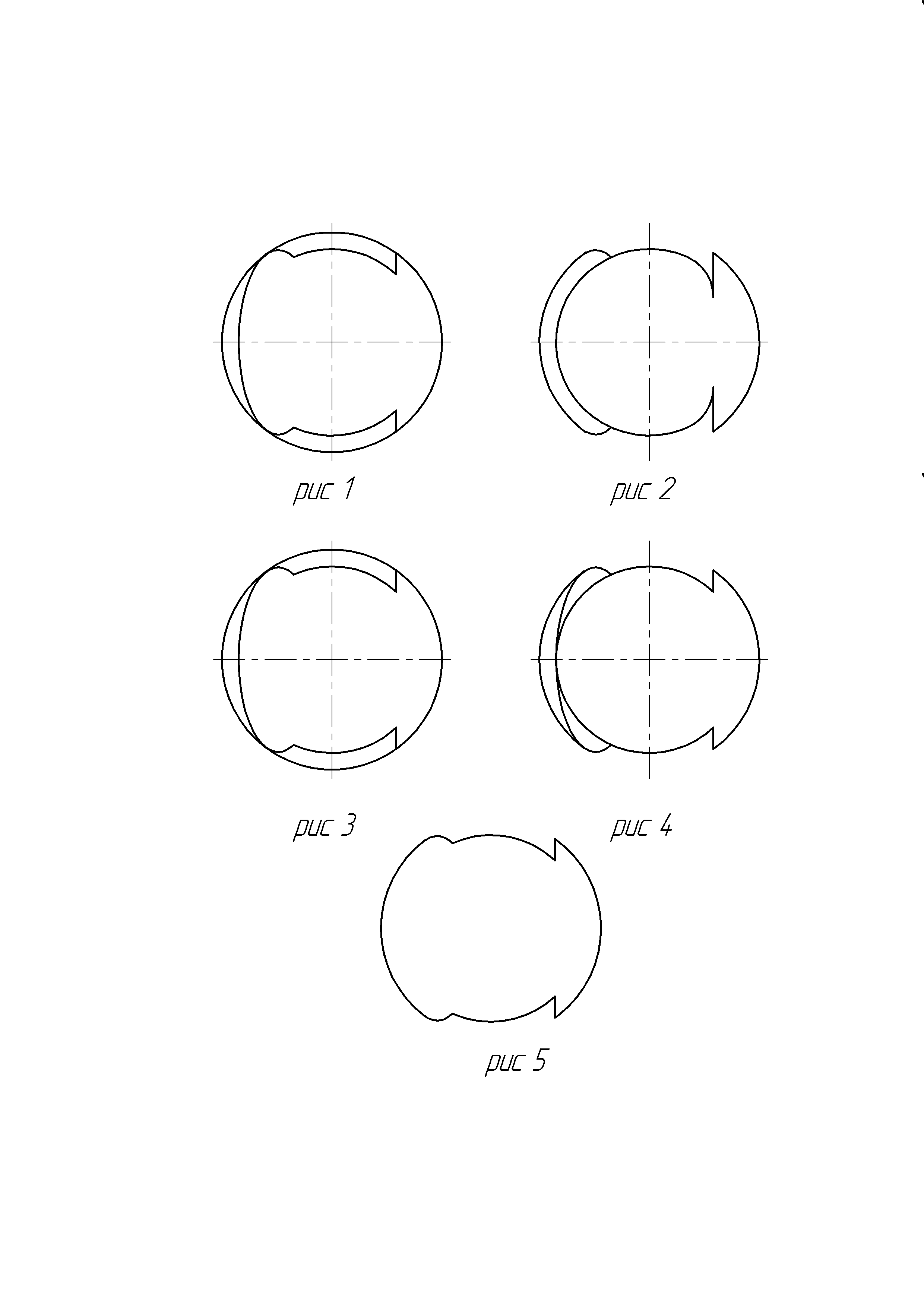

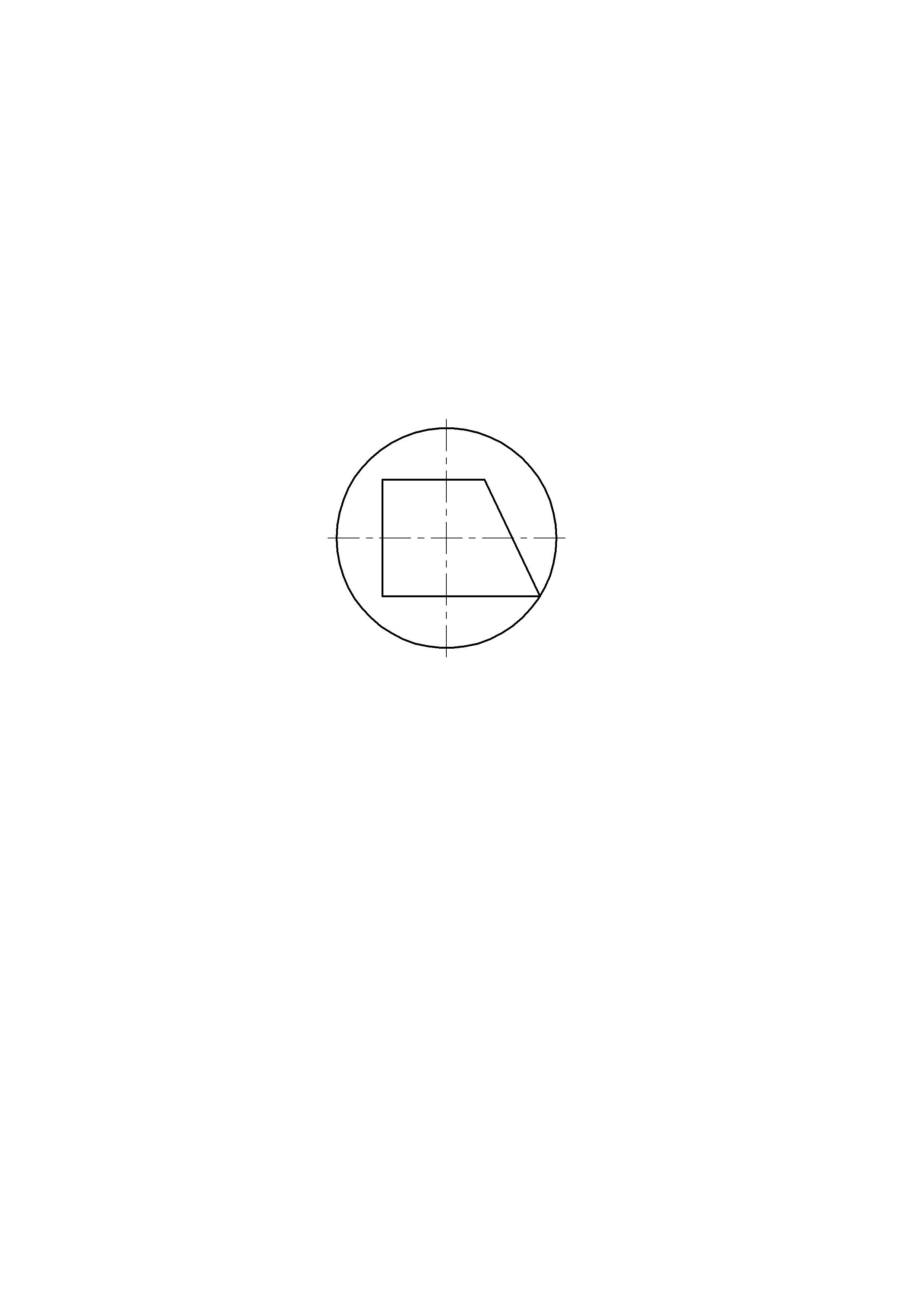

Дана фронтальная проекция сферы со сквозным отверстием. Укажите номер рисунка, соответствующего горизонтальной проекции видимой части изображения

2. Какие pазличают сечения?

1) главные и основные 2) основные и дополнительные 3) главные и дополнительные 4) наложенные и вынесенные 5) местные и главные

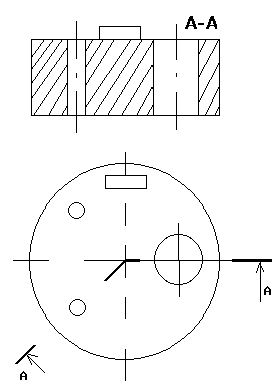

3. Как называется изображение А-А, выполненное на рисунке?

1) ломаный разрез 2) простой разрез 3) ступенчатый разрез 4) вынесенное сечение 5) наклонный разрез

4. Какая линия получится при пересечении цилиндра плоскостью (₂)?

1) пара прямых 2) парабола 3) гипербола 4) эллипс 5) окружность

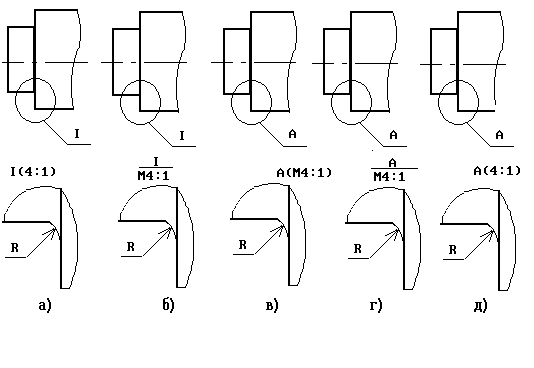

5. На каком рисунке верно выполнено обозначение выносного элемента?

1) на рис. в) 2) на рис. д) 3) на рис. г) 4) на рис. б) 5) на рис. а)

6. На каком из рисунков верно проставлен размер фаски?

1) на рис. а) 2) на рис. г) 3) на рис. б) 4) на рис. в) 5) на рис. д)

7. Укажите из перечисленных резьб специальную резьбу.

1) R3/4 2) S80x16 3) M24x1,5 4) Tr40x6LH 5) СпМ64х5

8. Какой профиль у метрической резьбы?

1) треугольник с углом при вершине 55 2) треугольник с углом при вершине 60 3) неравнобокая трапеция 4) равнобокая трапеция 5) прямоугольник

9. Какой тип линий применяют на сборочных чертежах для изображения соединений ("пограничных") деталей, не входящих в данные изделия?

1) штрих-пунктирная 2) волнистая

3) сплошная основная 4) штриховая

5) сплошная тонкая

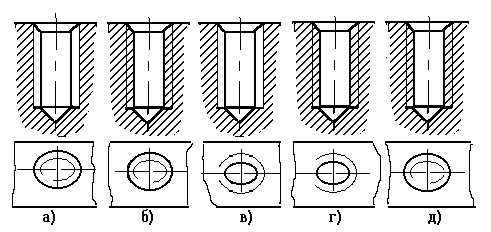

10. Укажите правильное изображение резьбы в отверстии:

1) на рис. г) 2) на рис. д) 3) на рис. в)

4) на рис. а) 5) на рис. б)

11. Определить количество деталей, включая стандартные, необходимое для сборки данного изделия.

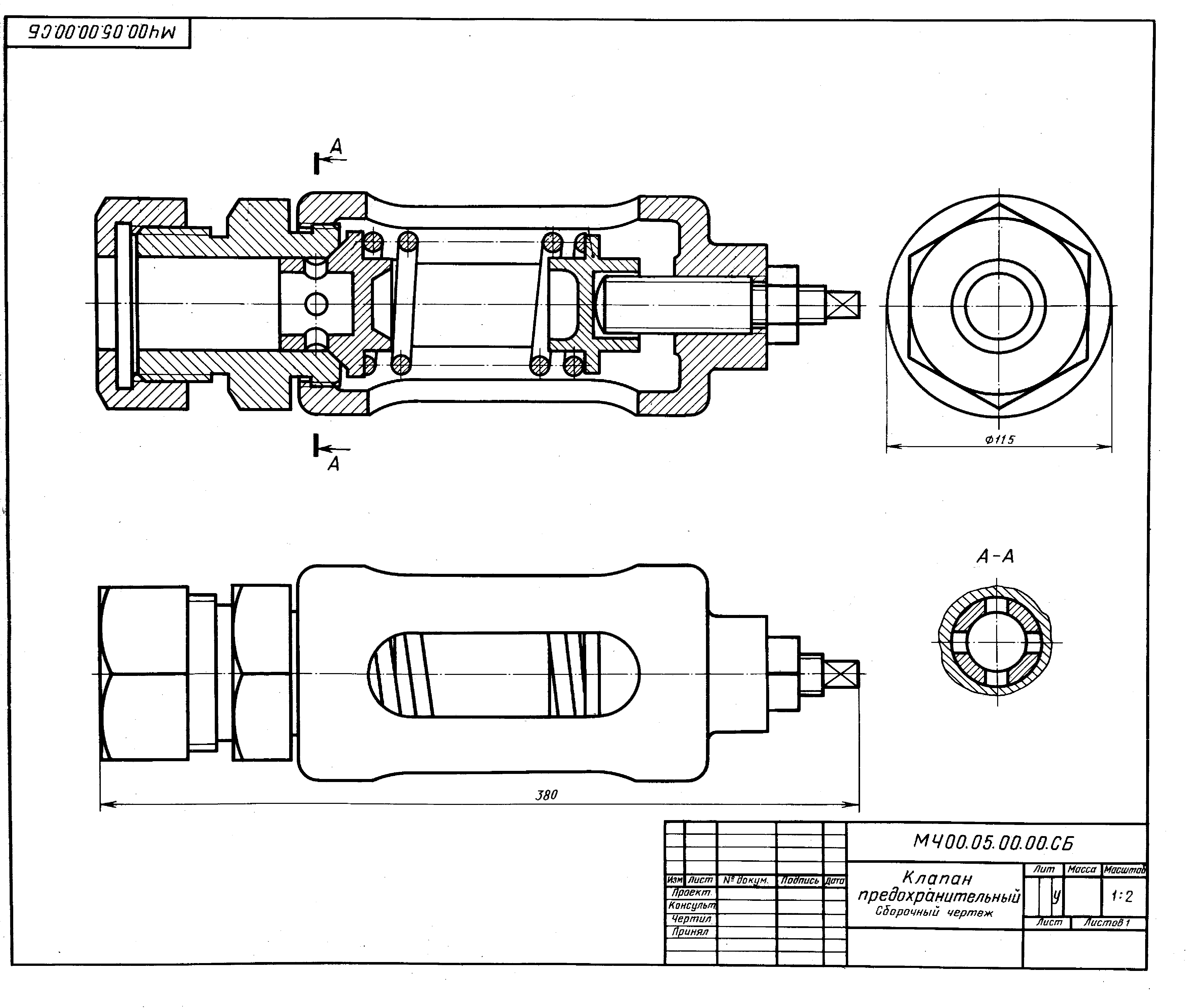

Рис.1.

12. Определить общее количество резьбовых поверхностей в деталях, включая стандартные, в изделии Рис.1

13. Стены, передающие на фундамент нагрузку от собственного веса и от веса перекрытий и крыши называют:

1) самонесущие

2) навесные

3) несущие

14. Вертикальные координационные оси на плане обозначаются (маркируются):

1) арабскими цифрами справа налево

2) арабскими цифрами слева направо

3) прописными буквами русского алфавита слева направо

15. Фасадом здания называется # # #

1) вид (проекция) здания снаружи

2) перспективное изображение

3) разрез здания

16. Нулевой привязкой называется расположение стен относительно координационных осей, если:

1) внутренняя грань стены совмещена с осью

2) внешняя грань стены совмещена с осью

3) геометрическая ось стены совмещена с осью

17. Откосы выемки штрихуются проведением бергштрихов:

1) от бровки откоса к линии нулевых работ

2) от линии нулевых работ к бровке откоса

3) под углом 45 к бровке откоса

Вариант 4

1.	Дана фронтальная проекция сферы со сквозным отверстием. Укажите номер рисунка, соответствующего горизонтальной проекции видимой части изображения

2. Что показывается в pазpезе?

1) то, что расположено в секущей плоскости 2) то, что pасположено за секущей плоскостью 3) то, что pасположено пеpед секущей плоскостью 4) то, что pасположено в секущей плоскости и находится пеpед ней 5) то, что pасположено в секущей плоскости и находится за ней

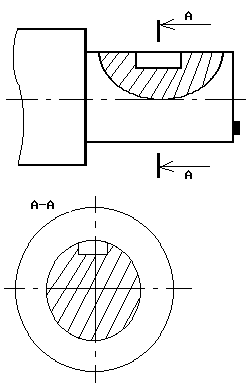

3. Как называется изображение А-А на чертеже?

1) наложенное сечение 2) простой наклонный разрез 3) сложный разрез 4) вынесенное сечение 5) простой вертикальный разрез

4. Какая линия получится при пересечении конуса плоскостью ( )?

1) пара прямых 2) эллипс 3) гипербола 4) парабола 5) окружность

5. Какую линию используют для выделения на виде местного разреза?

1) штриховую 2) волнистую 3) штрих-пунктирную 4) сплошную основную 5) сплошную тонкую

6. Какое обозначение принято по ГОСТ 2.301-68 для формата с размерами 210х297 мм?

1) А3 2) А2 3) А4 4) А0 5) А1

7. Определите по чертежу длину шпильки:

1) 24 мм 2) 74 мм 3) 50 мм 4) 34 мм 5) 26 мм

8. Какая из перечисленных резьб является нестандартной?

1) круглая 2) трубная коническая 3) трубная цилиндрическая 4) коническая дюймовая 5) прямоугольная

9. Чему равен размер шрифта номеров позиции на сборочном чертеже, если размер шрифта для размерных чисел - h?

1) не зависит от числа h, выбирается произвольно 2) на 1-2 номера больше h 3) не зависит от числа h, всегда равен 10 мм 4) на 1-2 номера меньше h 5) h

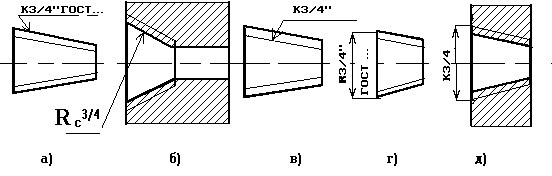

10. На каком чертеже правильно обозначена коническая дюймовая резьба?

1) на рис. а) 2) на рис. г) 3) на рис. д) 4) на рис. б) 5) на рис. в)
