Тестовые материалы для текущего и промежуточного контроля

по дисциплине: «Начертательная геометрия. Инженерная графика»

Направление «Строительство» Вариант 1

1.

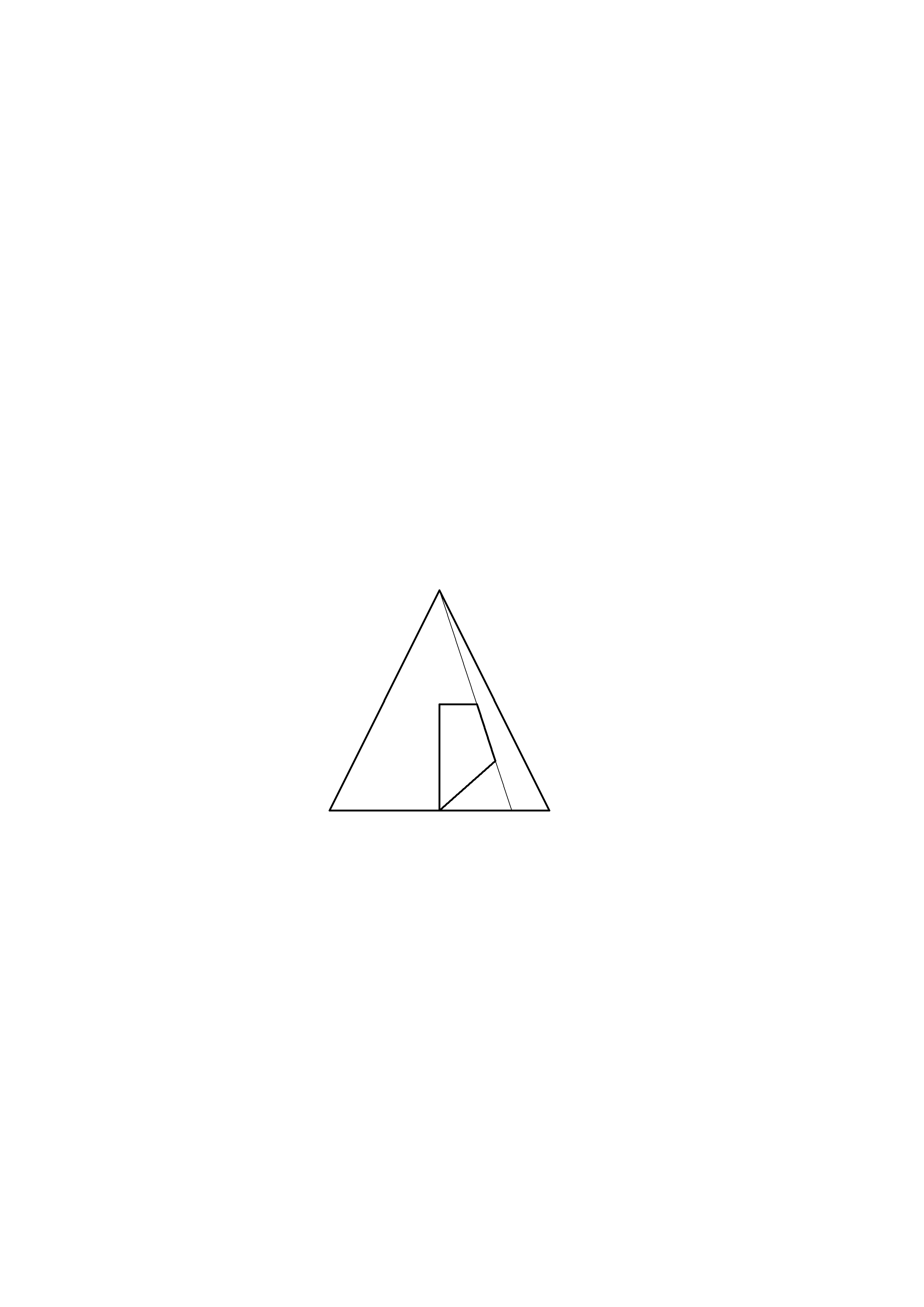

Дана фронтальная проекция конуса со сквозным отверстием.

Укажите номер рисунка, соответствующего горизонтальной проекции видимой части изображения

2. Сколько основных видов может быть пpи выполнении чертежа детали?

1) четыpе 2) тpи 3) один 4) шесть 5) сколько угодно

3.

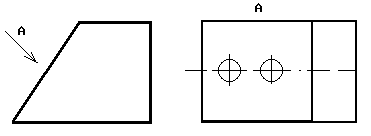

Как называется вид по стрелке А, выполненный на рисунке?

1) основной вид 2) главный вид 3) дополнительный вид 4) местный вид 5) выносной элемент

4.

При пересечении цилиндра, какой плоскостью (плоскостями) в сечении получается эллипс?

1) плоскостями и 2) плоскостью 3) плоскостью 4) плоскостью 5) плоскостью

5. Какой линией изображают контур вынесенного сечения?

1) волнистой 2) штрих-пунктирной 3) штриховой 4) сплошной тонкой 5) сплошной основной

6. В каком диапазоне по ГОСТ 2.303-68 выбирается толщина сплошной основной линии?

1) 0,5-1,0 мм 2) выбирается произвольно

3) 0,6-1,5 мм 4) 1,0 мм 5) 0,8-1,2 мм

7. Какое из обозначений соответствует изображенной на чертеже шпильке?

  1. шпилька М30х36/80 ГОСТ...

  2. шпилька М30х36 ГОСТ...

  3. шпилька М30х54 ГОСТ...

  4. шпилька М30х116 ГОСТ...

  5. шпилька М30х80 ГОСТ...

8. Как называется конструкторский документ, содержащий изображение изделия, размеры и другие данные для его изготовления, сборки и контроля?

1) чертеж общего вида 2) габаритный чертеж 3) схема 4) сборочный чертеж 5) монтажный чертеж

9. На каком рисунке верно показано резьбовое соединение двух деталей?

1) на рис. б) 2) на рис. г) 3) на рис. д) 4) на рис. а) 5) на рис. в)

10. Какие из заданных точек принадлежат поверхности конуса?

1) точки А и В 2) точка В 3) точка C 4) точки А и С 5) точка А

11. Определить количество деталей, включая стандартные, необходимое для сборки данного изделия.

Рис.1.

12. Определить общее количество резьбовых поверхностей в деталях, включая стандартные, в изделии Рис.1.

13. Планы этажей, фасады общественных и жилых зданий выполняют в масштабах:

1) 1 : 100; 1 : 200

2) 1 : 50; 1 : 75

3) 1 : 2; 1 : 10

14. Положение капитальных стен, колонн и других элементов здания относительно координационных осей называют:

1) координацией

2) привязкой

3) завязкой

15. Размеры на строительных чертежах наносят:

1) в виде замкнутой цепи, в метрах

2) в виде не замкнутой цепи, в миллиметрах

3) в виде замкнутой цепи в миллиметрах

16. На архитектурных разрезах здания показывают:

1) размеры между координационными осями, площади помещений, толщину перекрытий и т.д.

2) отделку стен, профили карнизов, детали оформления помещений

3) отметки верха колонн, головки подкрановых рельсов и т.д.

17. Указать последовательность построения линии пересечения откосов ГТС с топографической поверхностью и между собой:

1: Определить точки нулевых работ

2: Определить места выемки и насыпи

3: Построить масштабы уклонов откосов между собой

4: Построить линии пересечения откосов между собой

5: Построить линии пересечения откосов с топографической поверхностью

6: Отштриховать откосы
