6. Приклад розрахунку

В прикладі розглядається плитна частина збірно-монолітного перекриття, фрагмент конструктивного перерізу якої показано на рис.4.

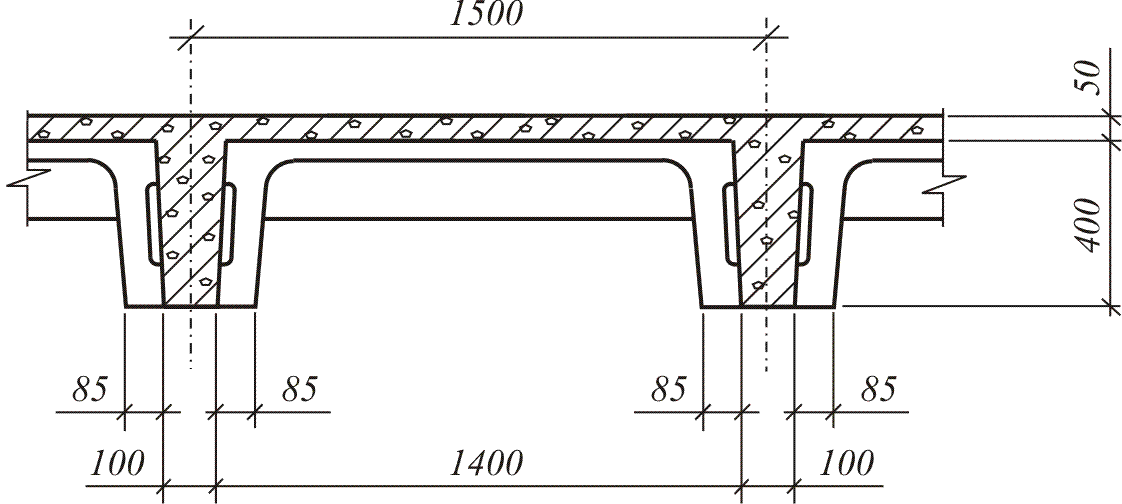

Рис.4. Розрахунковий переріз збірно-монолітного перекриття

6.1.Розрахунок поздовжніх ребер на стадії будівництва

Визначення навантажень на стадії будівництва приведено в табл.6.1.

Таблиця 6.1

Вид навантаження	Навантаження при , кН/м2		Навантаження при > 1, кН/м2
А. Постійне Власна вага плити Монолітний бетон з урахуванням швів між плитами Разом Б. Тимчасове 3. Технологічне навантаження	3.4 1.88 2.0	1.1 1.3 1.3	3.74 2.44 6.18 2.6

Розрахункове навантаження на 1 м.п. плити

Розрахунковий проліт плити на стадії будівництва

де а – відстань від осі ригеля до точки прикладання

опорної реакції плити (див. рис.5).

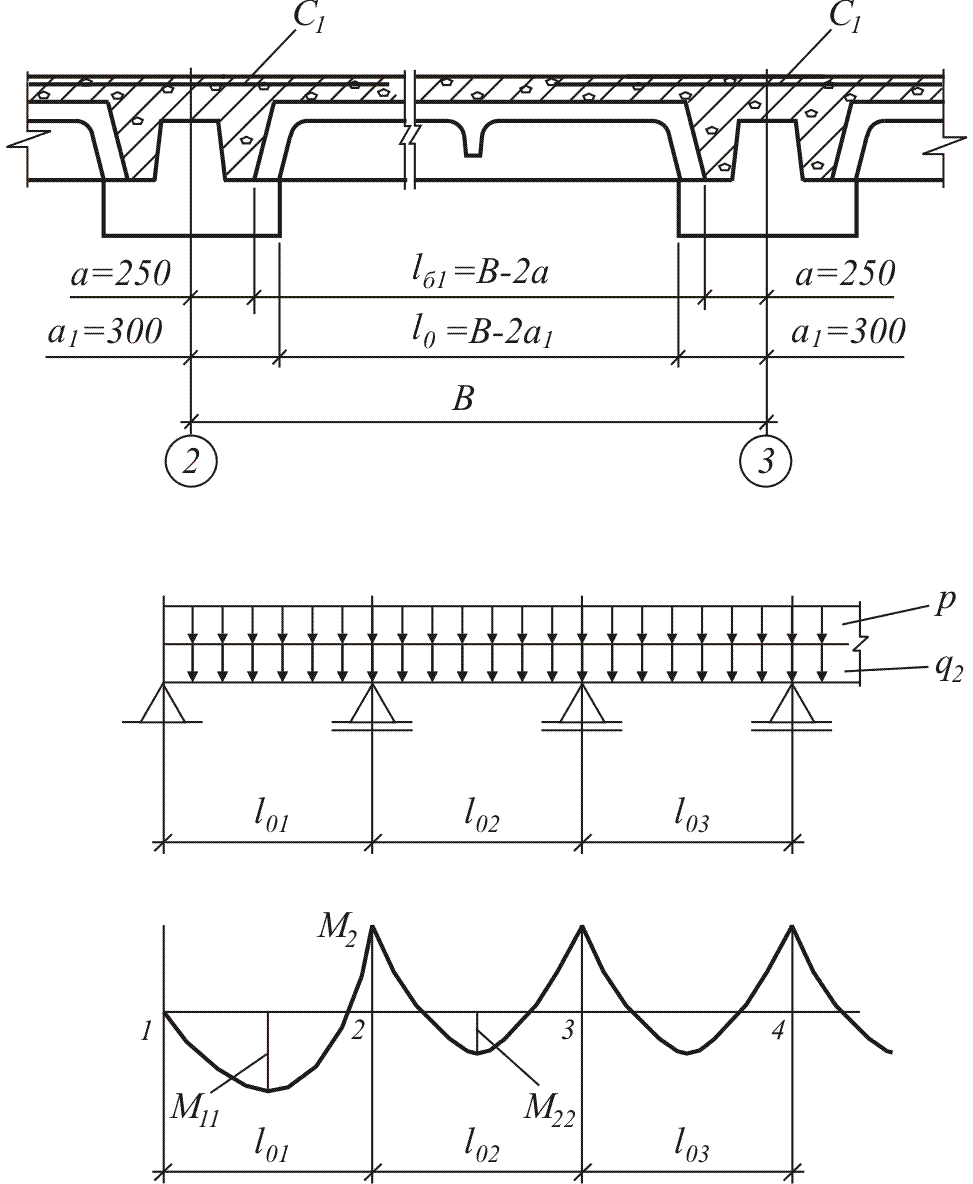

Рис.5. До визначення зусиль в плитах збірно-монолітного перекриття в стадії експлуатації.

Згинальні моменти і поперечні сили

Матеріали для плити приймаються згідно завдання на проектування. В нашому прикладі приймаємо:

бетон класу В-30 - ,

арматура А-V -

В першому наближенні підраховуємо необхідну кількість робочої арматури при :

По табл.20 [2] визначаємо, що ; .

 =50мм

Попередньо приймаємо 212А-V з  193.61мм²

6.2. Розрахунок нормальних перерізів на стадії експлуатації.

Необхідно пам’тати, що на стадії будівництва в монолітний бетон укладають надопорну арматуру. Після набору бетоном проектної міцності і зміні навантажень (влаштування підлоги, розміщення корисного навантаження) збірно-монолітна конструкція починає працювати як нерозрізна багатопролітна система. Зусилля в такій системі виникають від конструкції підлоги та корисного навантаження.

Таким чином, до зусиль і , які виникли на стадії будівництва, необхідно додати зусилля і від конструкції підлоги і корисного навантаження.

Підрахуємо додаткові навантаження на 1м² перекриття для стадії експлуатації (див. табл. 6.2).

Таблиця 6.2

Вид навантаження	Навантаження при , кН/м2		Навантаження при > 1, кН/м2
