2.3.Заключение к разделу «Анализ динамической прочности рабочей лопатки ступени турбины гтд»

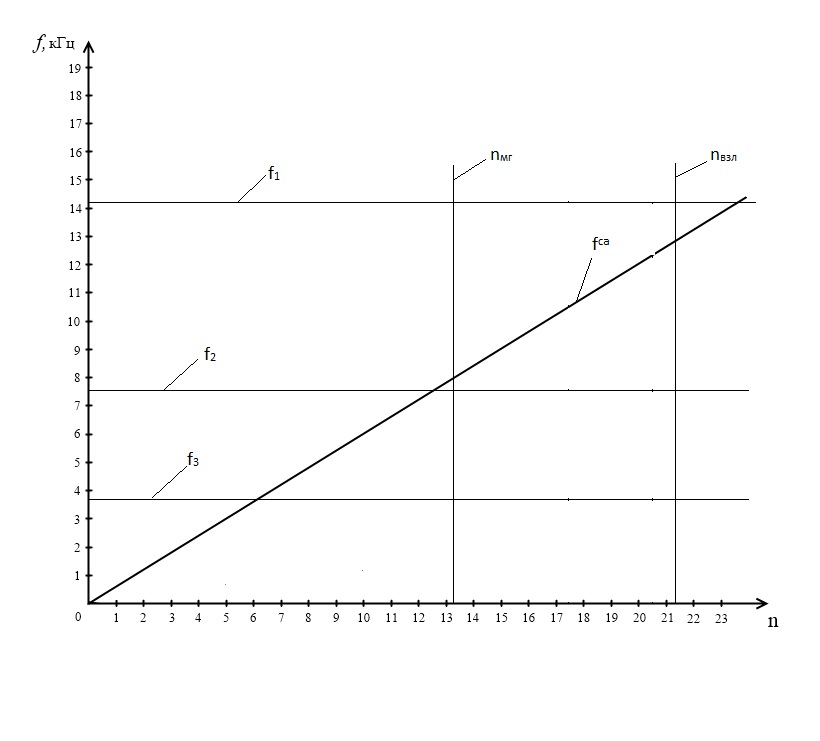

Вывод: так как в ходе графических расчетов было установлено, что одна из резонансных точек находится в границах рабочего диапазона, то мы можем сделать вывод о том, что рабочая лопатка не удовлетворяет требованиям динамической прочности.
Чтобы сместить резонансную точку и обеспечить необходимый запас по частоте вращения достаточно уменьшить число лопаток соплового аппарата на 23…25%, в данном случае уменьшить число лопаток на 11…12, тогда мы получим удовлетворяющую частоту возмущающей силы вызванной наличием лопаток соплового аппарата.
В случае близости резонансных точек к границам рабочего диапазона оборотов ротора двигателя определяется запас по частоте вращения:
nрез - частота вращения ротора соответствующая ближайшей к границам рабочего диапазона точке.
nраб - частота вращения ротора соответствующая границам рабочего диапазона
В таком случае запас по частоте вращения будет равен:
Что
является допустимым запасом по частоте
вращения, т.к. допустимый запас по частоте
вращения ротора
n
должен быть равен не менее 8…15%.
